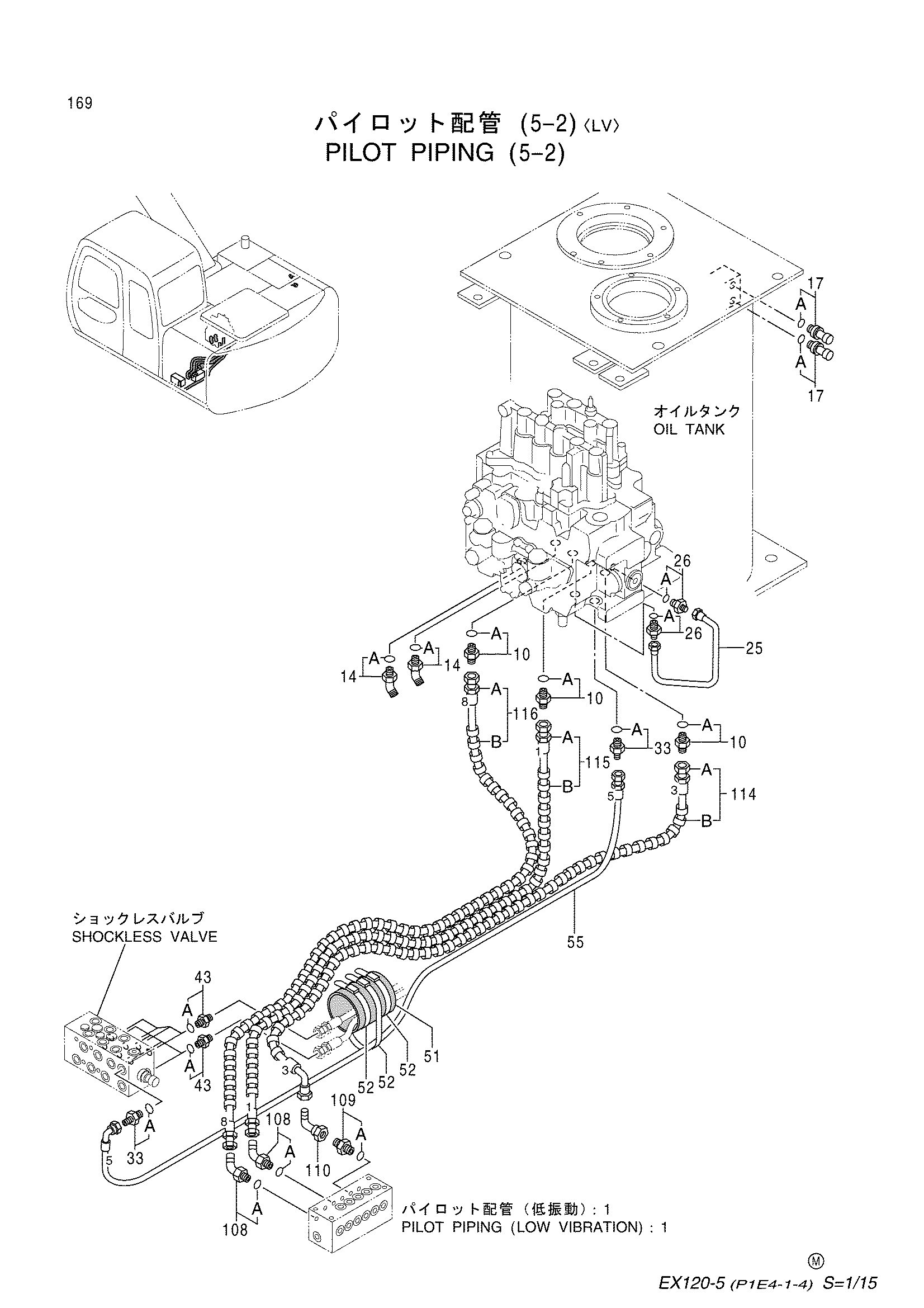

Пилотный трубопроводы (5-2)<LV> — HITACHI EX120SS-5
Заводская схема «Пилотный трубопроводы (5-2)<LV>» для HITACHI EX120SS-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 4200466 | Адаптер | 3 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4190244 | Угловой штуцер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4332040 | Датчик давления | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4339377 | Трубка | 1 |
| 26 | 4255305 | Штуцер трубки | 2 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4200468 | Адаптер | 2 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 4200466 | Адаптер | 8 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 4186679 | Резиновая втулка | 1 |
| 52 | 4121859 | Ленточный зажим | 3 |
| 55 | 4369385 | Пластиковый шланг (5) | 1 |
| 108 | 4190244 | Угловой штуцер | 2 |
| 108A | 4509180 | Уплотнительное кольцо | 1 |
| 109 | 4200466 | Адаптер | 1 |
| 109A | 4509180 | Уплотнительное кольцо | 1 |
| 110 | 4239976 | Унион S | 1 |
| 114 | 9167983 | Шланг в сборе | 1 |
| 114A | 4397175 | Шланг (3) | 1 |
| 114B | 4327293 | Защитный кожух | 3 |
| 115 | 9167982 | Шланг в сборе | 1 |
| 115A | 4397174 | Шланг (1) | 1 |
| 115B | 4327293 | Защитный кожух | 3 |
| 116 | 9167984 | Шланг в сборе | 1 |
| 116A | 4397176 | Шланг (8) | 1 |
| 116B | 4327293 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120SS-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
