Автоматический. смазка трубопроводы (рукоять)<HG><выбор> — HITACHI EX120SS-5

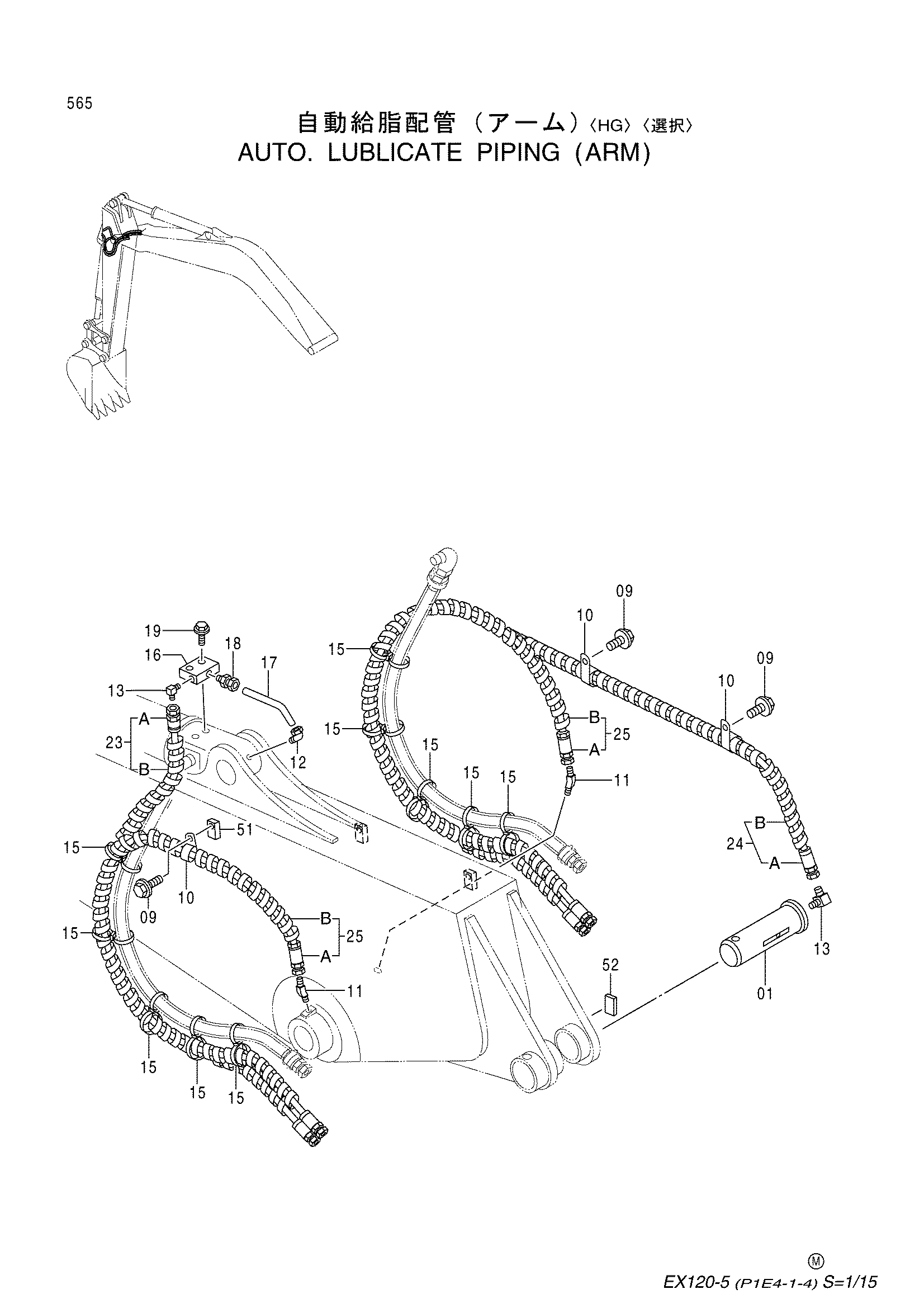

Заводская схема «Автоматический. смазка трубопроводы (рукоять)<HG><выбор>» для HITACHI EX120SS-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3075335 | Палец | 1 |
| 09 | J011016 | Болт с шайбой | 3 |
| 10 | 4190275 | Зажим | 3 |
| 11 | 4298745 | Угловой штуцер | 2 |
| 12 | 4352674 | Штуцер трубки | 1 |
| 13 | 4154656 | Угловой штуцер | 2 |
| 15 | 4373212 | Ленточный зажим | 10 |
| 16 | 4370986 | Блок | 1 |
| 17 | 4370985 | Трубка | 1 |
| 18 | 4352673 | Штуцер трубки | 1 |
| 19 | J011245 | Болт с шайбой | 2 |
| 23 | 9153198 | Шланг в сборе | 1 |
| 23A | 4370364 | Шланг | 1 |
| 23B | 4327293 | Защитный кожух | 3 |
| 24 | 9153199 | Шланг в сборе | 1 |
| 24A | 4370365 | Шланг | 1 |
| 24B | 4327293 | Защитный кожух | 5 |
| 25 | 9153202 | Шланг в сборе | 2 |
| 25A | 4370367 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 4 |
| 51 | 4195689 | Седло винта | 3 |
| 52 | 4371139 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120SS-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
