Пилотный трубопроводы (нижний вибратион): 1 <LV> — HITACHI EX120SS-5

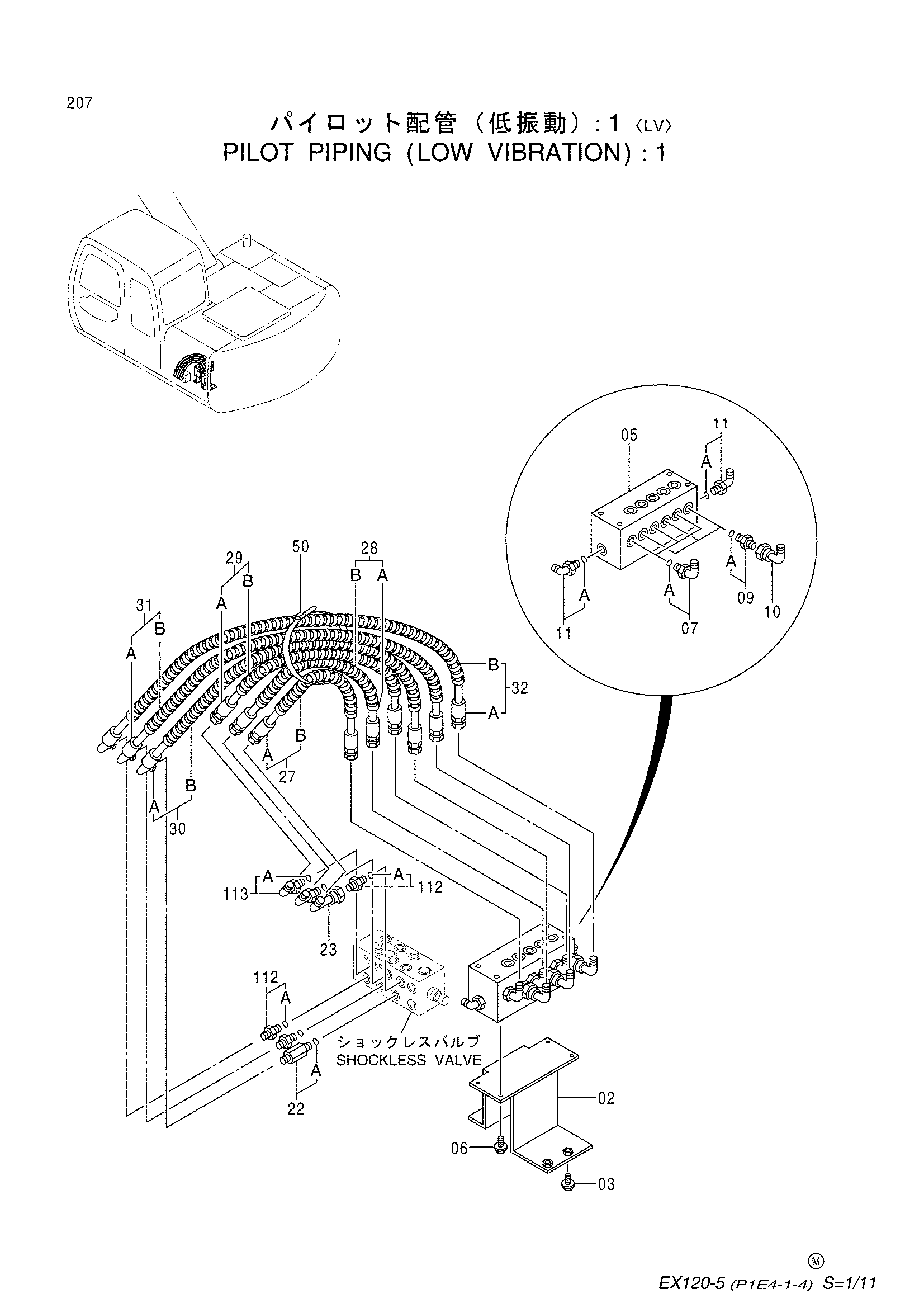

Заводская схема «Пилотный трубопроводы (нижний вибратион): 1 <LV>» для HITACHI EX120SS-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8071195 | Кронштейн | 1 |
| 03 | J021035 | Болт с шайбой | 3 |
| 05 | 4396936 | Клапан регулировочный | 1 |
| 06 | J011025 | Болт с шайбой | 4 |
| 07 | 4154671 | Угловой штуцер | 3 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4200466 | Адаптер | 3 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4239976 | Унион S | 3 |
| 11 | 4156434 | Угловой штуцер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4276965 | Адаптер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4239976 | Унион S | 1 |
| 27 | 9167991 | Шланг-в сборе | 1 |
| 27A | 4397135 | Шланг (H, 8) | 1 |
| 27B | 4327293 | Защитный кожух | 1 |
| 28 | 9167993 | Шланг-в сборе | 1 |
| 28A | 4397137 | Шланг (A, 1) | 1 |
| 28B | 4327293 | Защитный кожух | 1 |
| 29 | 9167995 | Шланг-в сборе | 1 |
| 29A | 4397139 | Шланг (C, 3) | 1 |
| 29B | 4327293 | Защитный кожух | 1 |
| 30 | 9167992 | Шланг-в сборе | 1 |
| 30A | 4397136 | Шланг (G, 7) | 1 |
| 30B | 4327293 | Защитный кожух | 1 |
| 31 | 9167994 | Шланг-в сборе | 1 |
| 31A | 4397138 | Шланг (B, 2) | 1 |
| 31B | 4327293 | Защитный кожух | 2 |
| 32 | 9167996 | Шланг-в сборе | 1 |
| 32A | 4397140 | Шланг (D, 4) | 1 |
| 32B | 4327293 | Защитный кожух | 2 |
| 50 | 4121859 | Ленточный зажим | 6 |
| 112 | 4200466 | Адаптер | 3 |
| 112A | 4509180 | Уплотнительное кольцо | 1 |
| 113 | 4154671 | Угловой штуцер | 2 |
| 113A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120SS-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
