Пилотный трубопроводы (11)<X> — HITACHI EX120SS-5

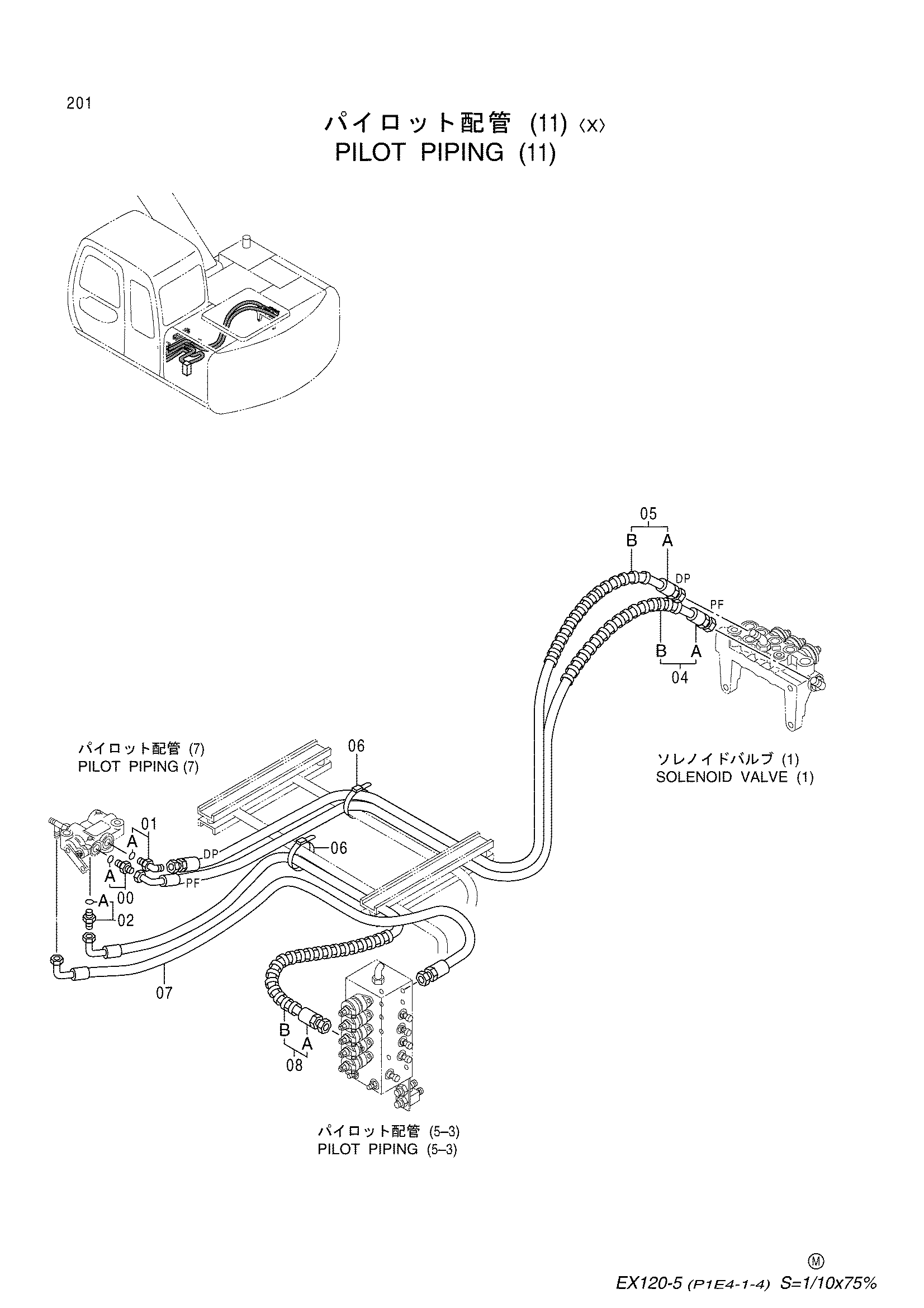

Заводская схема «Пилотный трубопроводы (11)<X>» для HITACHI EX120SS-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200466 | Адаптер | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4154671 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4346499 | Фильтр | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 9149536 | Шланг в сборе | 1 |
| 04A | 4351920 | Шланг (PF) | 1 |
| 04B | 4327293 | Защитный кожух | 1 |
| 05 | 9149531 | Шланг в сборе | 1 |
| 05A | 4352130 | Шланг (DP) | 1 |
| 05B | 4327293 | Защитный кожух | 1 |
| 06 | 4055312 | Ленточный зажим | 2 |
| 07 | 4354365 | Шланг | 1 |
| 08 | 9166442 | Шланг в сборе | 1 |
| 08A | 4365595 | Шланг | 1 |
| 08B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120SS-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
