Обратный трубопроводы (1) — HITACHI EX120SS-5

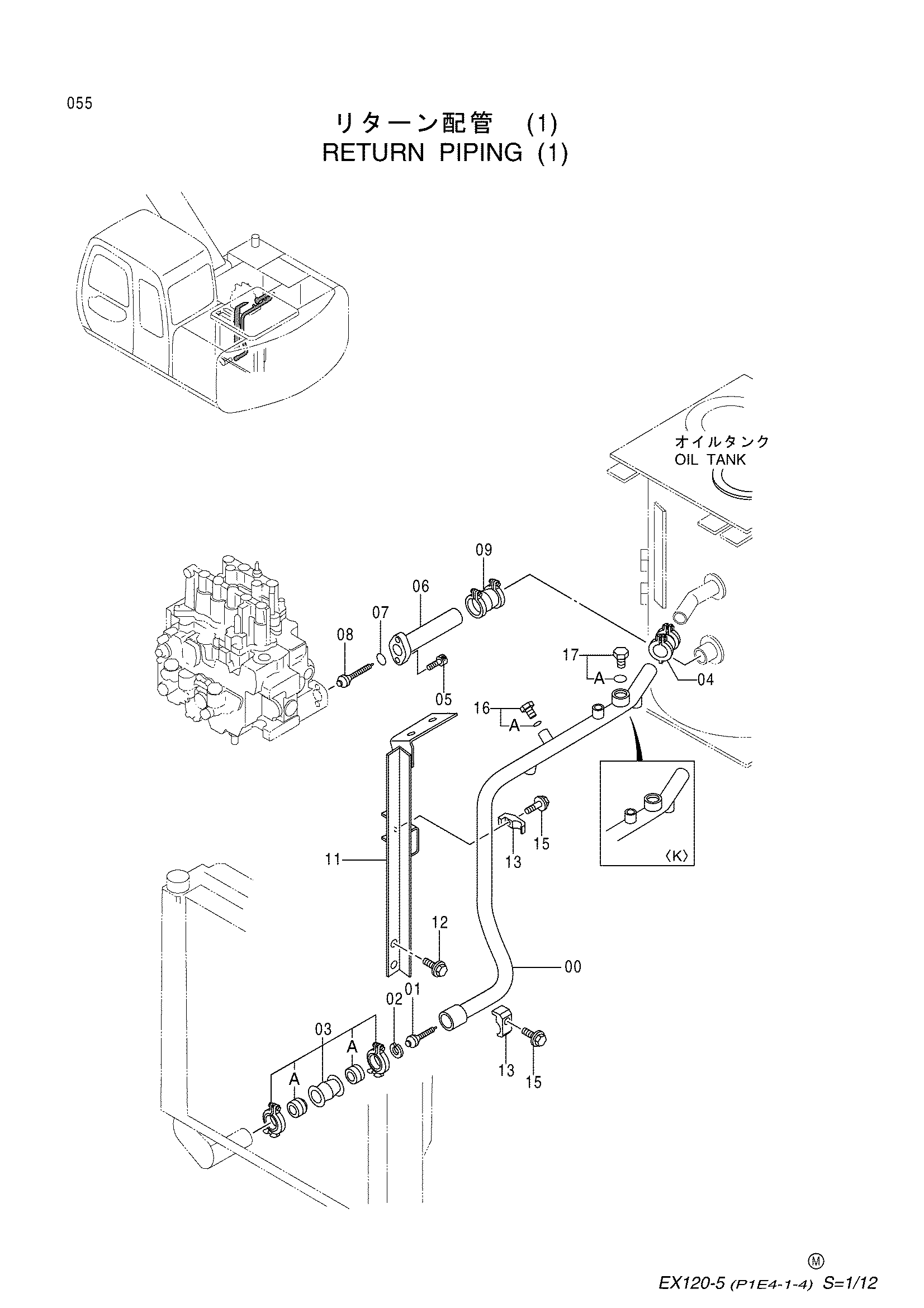

Заводская схема «Обратный трубопроводы (1)» для HITACHI EX120SS-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7030148 | Трубка | 1 |
| 01 | 4276584 | Клапан | 1 |
| 02 | 991718 | Стопорное кольцо | 1 |
| 03 | 4067834 | Муфта | 1 |
| 03A | 4196260 | Уплотнение | 2 |
| 04 | 4071213 | Муфта | 1 |
| 05 | J781040 | Болт с внутренним шестигранником | 2 |
| 06 | 8064356 | Обратная трубка | 1 |
| 07 | A811040 | Уплотнительное кольцо | 1 |
| 08 | 4266481 | Клапан | 1 |
| 09 | 4069801 | Муфта | 1 |
| 11 | 8060969 | Опора | 1 |
| 12 | J021030 | Болт с шайбой | 2 |
| 13 | 4190127 | Хомут трубки | 2 |
| 15 | J011270 | Болт с шайбой | 2 |
| 16 | 4092534 | Пробка | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4174542 | Пробка | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120SS-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
