Основной трубопроводы (1) — HITACHI EX120SS-5

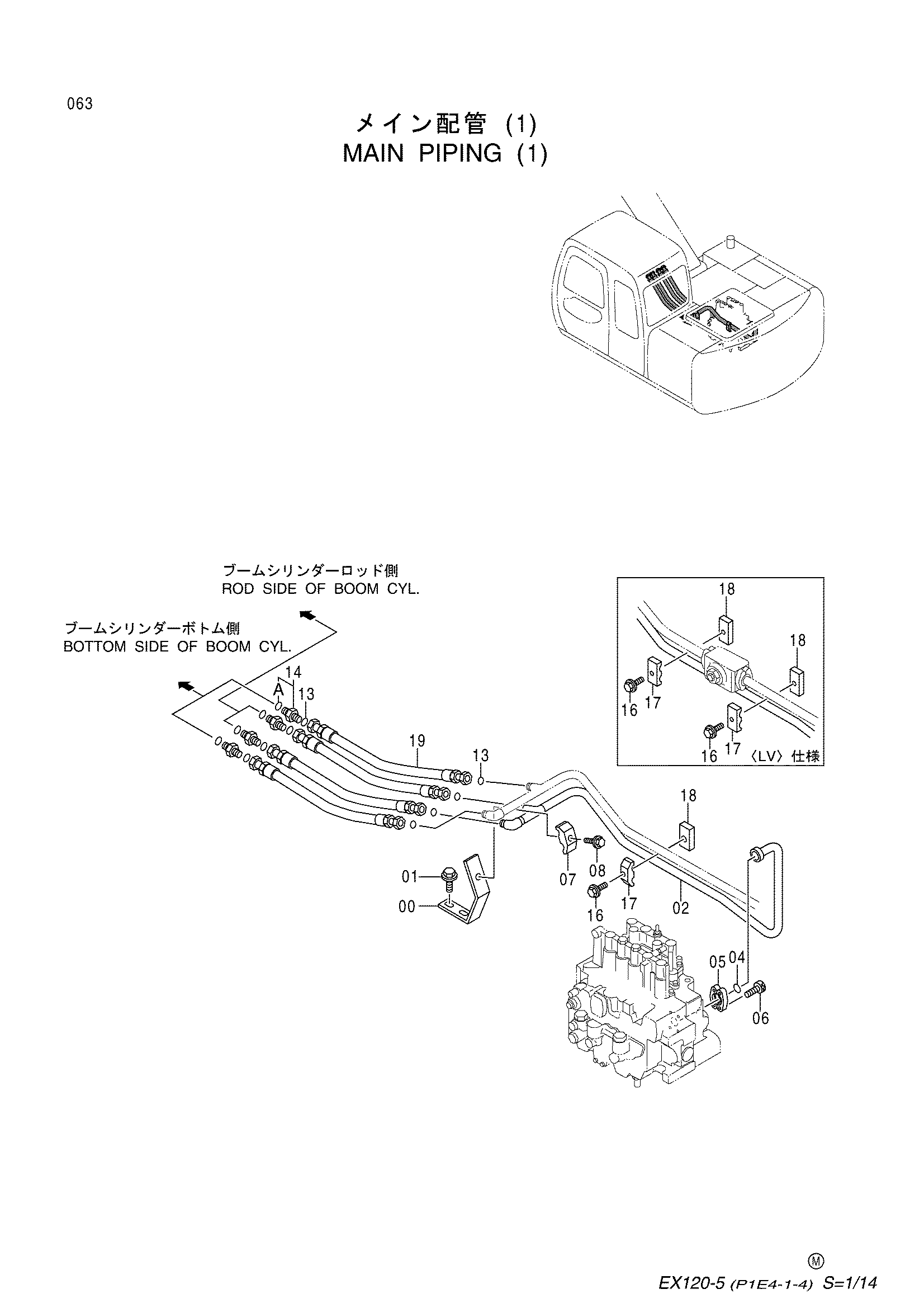

Заводская схема «Основной трубопроводы (1)» для HITACHI EX120SS-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9737118 | Опора | 1 |
| 01 | J021225 | Болт с шайбой | 2 |
| 02 | 8060350 | Трубка | 1 |
| 04 | 4510167 | Уплотнительное кольцо | 1 |
| 05 | 4510173 | Разъёмный фланец | 2 |
| 06 | J780825 | Болт с внутренним шестигранником | 4 |
| 07 | 4189858 | Хомут трубки | 2 |
| 08 | J011260 | Болт с шайбой | 1 |
| 13 | 4138938 | Уплотнительное кольцо | 8 |
| 14 | 4189602 | Адаптер | 4 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | J011055 | Болт с шайбой<LV> | 2 |
| 16 | J011250 | Болт с шайбой | 1 |
| 17 | 4124052 | Хомут трубки | 2 |
| 17 | 4189858 | Хомут трубки | 1 |
| 18 | 4369262 | Седло винта | 1 |
| 18 | 4376248 | Седло винта | 2 |
| 19 | 4285464 | Шланг | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120SS-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
