Пилотный трубопроводы (2)<Z> — HITACHI EX120SS-5

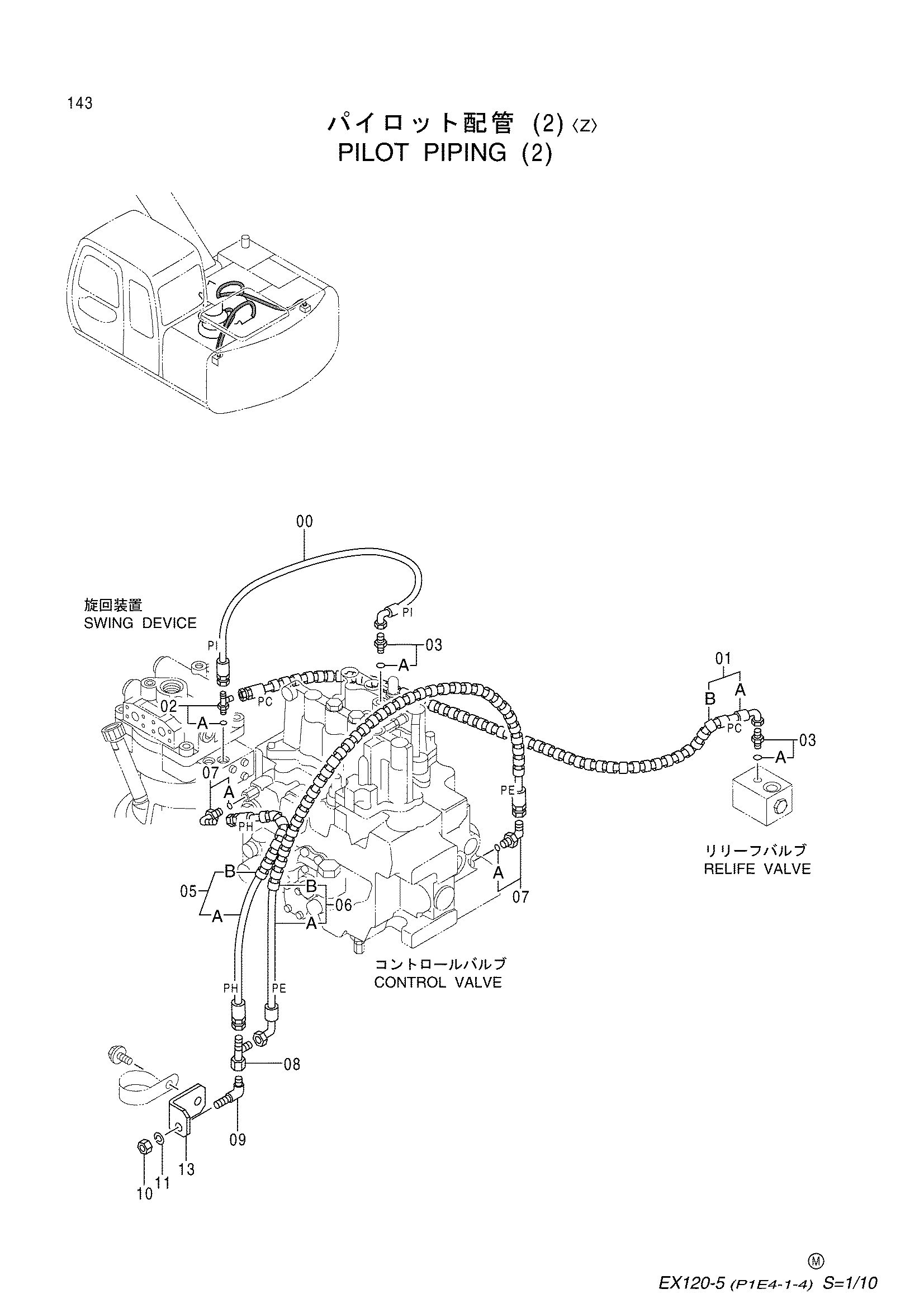

Заводская схема «Пилотный трубопроводы (2)<Z>» для HITACHI EX120SS-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4384414 | Шланг (PI) | 1 |
| 01 | 9158648 | Шланг в сборе | 1 |
| 01A | 4382020 | Шланг (PC) | 1 |
| 01B | 4327293 | Защитный кожух | 2 |
| 02 | 4203171 | Тройник | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4200465 | Адаптер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 9158649 | Шланг в сборе | 1 |
| 05A | 4382019 | Шланг (PH) | 1 |
| 05B | 4327293 | Защитный кожух | 1 |
| 06 | 9158645 | Шланг в сборе | 1 |
| 06A | 4382022 | Шланг (PE) | 1 |
| 06B | 4327293 | Защитный кожух | 2 |
| 07 | 4156434 | Угловой штуцер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4246672 | Соединительный штуцер | 1 |
| 09 | 4285863 | Угловой штуцер | 1 |
| 10 | 4202531 | Гайка | 1 |
| 11 | A590914 | Пружинная шайба | 1 |
| 13 | 4381908 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120SS-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
