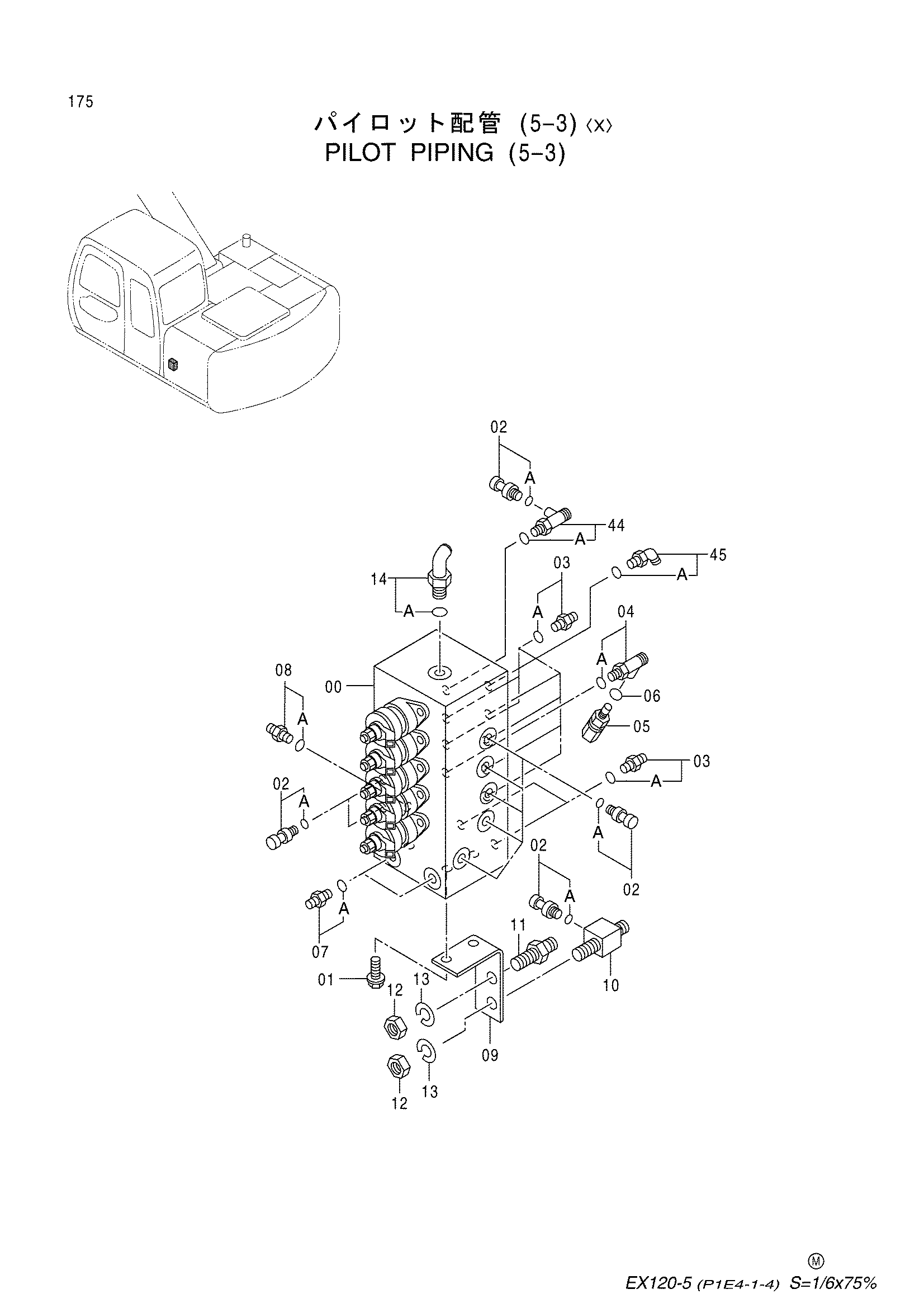

Пилотный трубопроводы (5-3)<X> — HITACHI EX120SS-5
Заводская схема «Пилотный трубопроводы (5-3)<X>» для HITACHI EX120SS-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4391956 | Электромагнитный клапан | 1 |
| 01 | J011025 | Болт с шайбой | 3 |
| 02 | 4332040 | Датчик давления | 9 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4200466 | Адаптер | 8 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4359428 | Тройник | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4333200 | Датчик | 1 |
| 06 | 4506320 | Уплотнительное кольцо | 1 |
| 07 | 4200468 | Адаптер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4200467 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4365374 | Кронштейн | 1 |
| 10 | 4351955 | Тройник | 1 |
| 11 | 4202532 | Адаптер | 1 |
| 12 | 4202531 | Гайка | 2 |
| 13 | A590916 | Пружинная шайба | 2 |
| 14 | 4154671 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4392677 | Тройник | 1 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 4190244 | Угловой штуцер | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120SS-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
