Пилотный трубопроводы (10)<Z> — HITACHI EX120SS-5

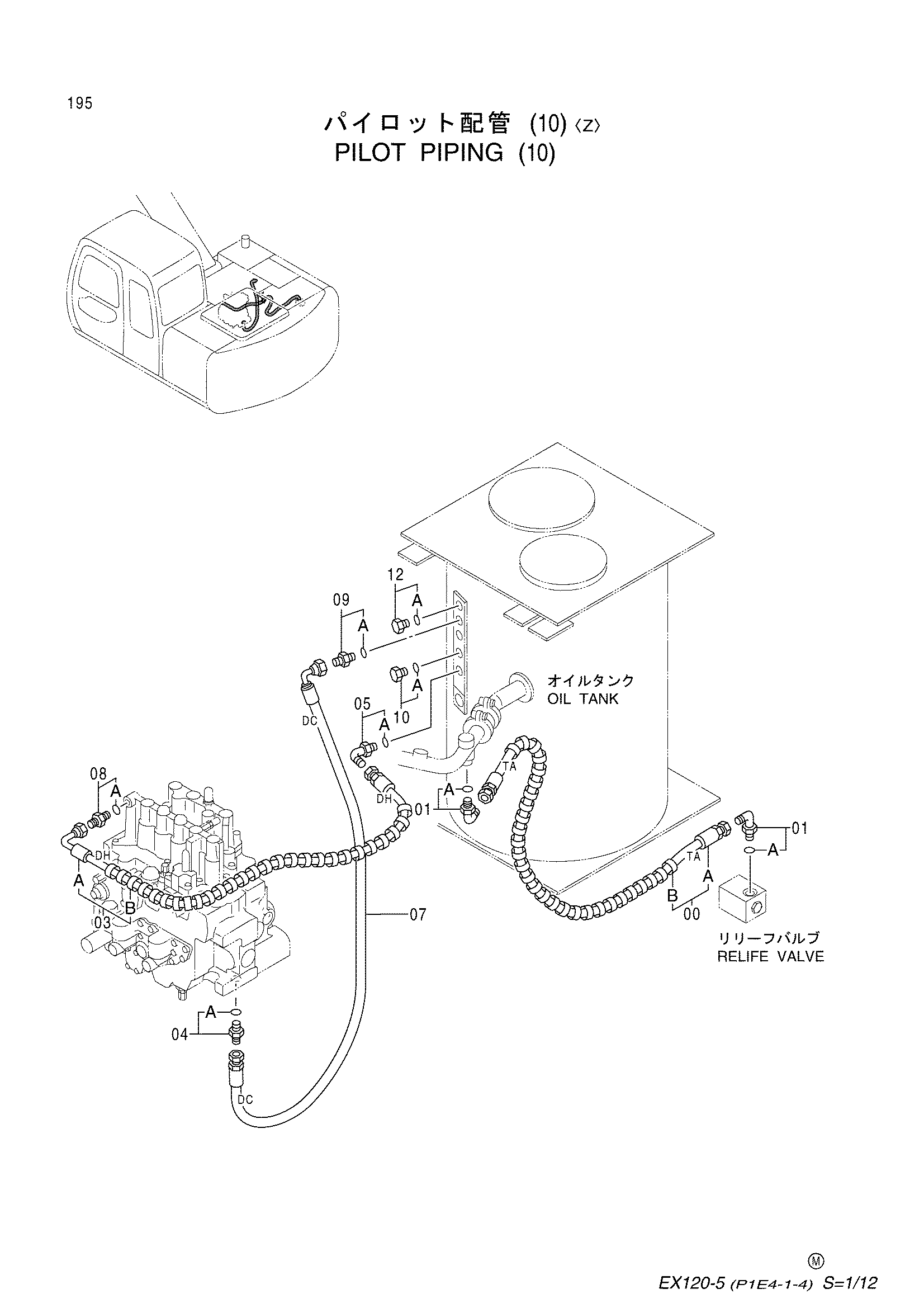

Заводская схема «Пилотный трубопроводы (10)<Z>» для HITACHI EX120SS-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9151258 | Шланг в сборе | 1 |
| 00A | 4369382 | Шланг (TA) | 1 |
| 00B | 4327293 | Защитный кожух | 2 |
| 01 | 4154672 | Угловой штуцер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 9150074 | Шланг в сборе | 1 |
| 03A | 4354468 | Пластиковый шланг (DH) | 1 |
| 03B | 4327293 | Защитный кожух | 2 |
| 04 | 4200467 | Адаптер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4154671 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4366272 | Шланг (DC) | 1 |
| 08 | 4200467 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4200467 | Адаптер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4092534 | Пробка | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4093624 | Пробка | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120SS-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
