Тормозной клапан — HITACHI EX120K-3m

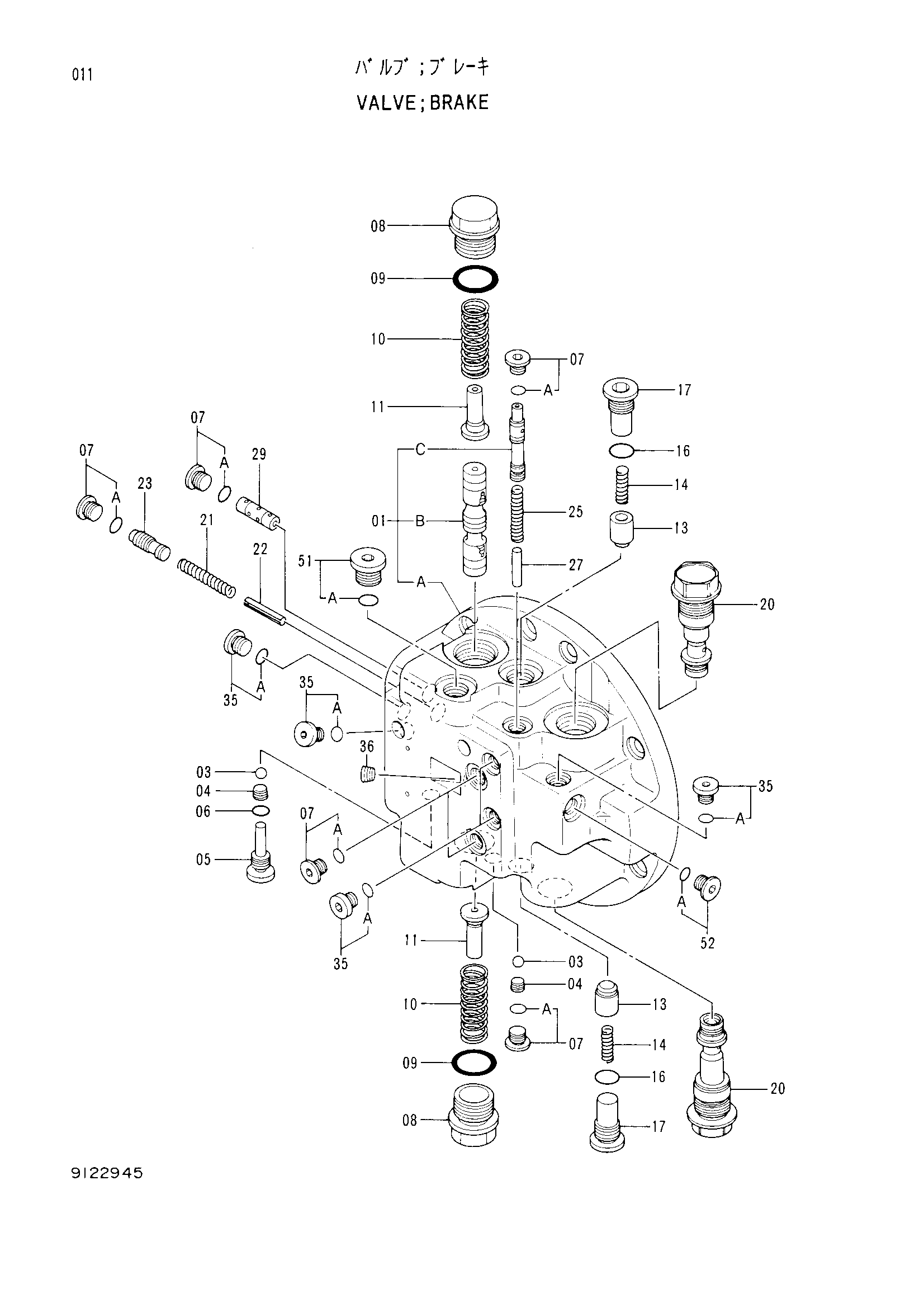

Заводская схема «Тормозной клапан» для HITACHI EX120K-3m. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| (9133167) | Тормозной клапан | 1 | |
| 9122945 замена: 9133167 | Тормозной клапан | 1 | |
| 01 | 8056895 | Корпус в сборе | 1 |
| 03 | 4509493 | Шарик | 2 |
| 04 | 4193400 | Пробка | 2 |
| 05 | 4335918 | Пробка | 1 |
| 06 | 957366 | Уплотнительное кольцо | 1 |
| 07 | 9089485 | Пробка | 6 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4229631 | Пробка | 2 |
| 09 | 4506429 | Уплотнительное кольцо | 2 |
| 10 | 4229522 | Пружина сжатия | 2 |
| 11 | 4229521 | Ограничитель | 2 |
| 13 | 4193379 | Тарельчатый клапан | 2 |
| 14 | 4193376 | Пружина сжатия | 2 |
| 16 | 4506418 | Уплотнительное кольцо | 2 |
| 17 | 4275049 | Пробка | 2 |
| 20 | 9120414 | Предохранительный клапан | 2 |
| 21 | 4229525 | Пружина сжатия | 1 |
| 22 | 4116307 | Пружинный штифт | 1 |
| 23 | 4255847 | Золотник | 1 |
| 25 | 4297257 | Пружина сжатия | 1 |
| 27 | 4281767 | Ограничитель | 1 |
| 29 | 4312685 | Золотник | 1 |
| 35 | 9134109 | Пробка | 5 |
| 35A | 4506408 | Уплотнительное кольцо | 1 |
| 36 | 4050968 | Пробка | 1 |
| 51 | 9134112 | Пробка | 1 |
| 51A | 4506418 | Уплотнительное кольцо | 1 |
| 52 | 9089485 | Пробка | 1 |
| 52 | 9134109 | Пробка | 1 |
| 52A | 4506408 | Уплотнительное кольцо | 1 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120K-3m и серийный номер машины. Это снижает риск заказа детали другого исполнения.
