Гидроцилиндр рукояти — HITACHI EX120K-3

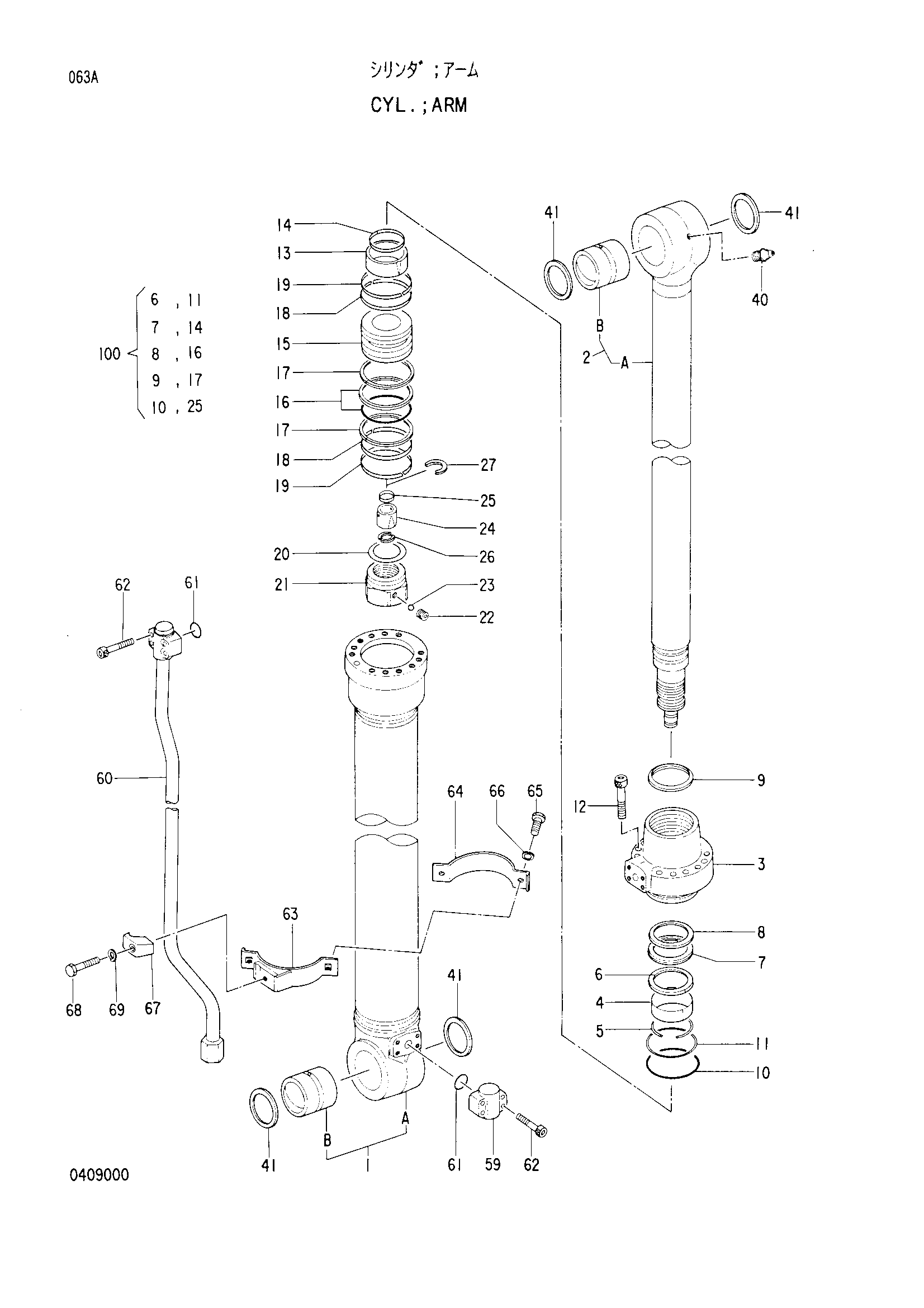

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX120K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4257644	Гидроцилиндр рукояти	1
1-41	4286460	Гидроцилиндр.(пипелесс)	1
1	4286461	Труба гидроцилиндра в сборе	1
1A	0409001	Труба гидроцилиндра	1
1B	0140808	Втулка пальца	1
2	4286462	Шток поршня в сборе	1
2A	0409002	Шток поршня	1
2B	0140808	Втулка пальца	1
3	0409003	Головка гидроцилиндра	1
4	0309304	Втулка	1
5	0208604	Стопорное кольцо	1
6	0409004	Кольцо	1
7	0208605	U-образная манжета	1
8	0208606	Опорное кольцо	1
9	0409019	Грязесъёмное кольцо	1
10	A811105	Уплотнительное кольцо	1
11	0298904	Опорное кольцо	1
12	0408805	Болт с внутренним шестигранником	12
13	0409005	Амортизирующий подшипник	1
14	0409006	Уплотнение	1
15	0409007	Поршень	1
16	0240915	Кольцо уплотнение в сборе	1
17	0409008	Опорное кольцо	2
18	0409009	Кольцо	2
19	0298907	Кольцо	2
20	0409010	Регулировочная шайба	1
21	0409011	Гайка	1
22	0309011	Винт	1
23	0111707	Стальной шарик	1
24	0409012	Амортизирующий подшипник	1
25	0409013	Уплотнение	1
26	0409014	Ограничитель	2
27	0409015	Кольцо	1
40	J75481	Пресс-маслёнка	1
41	4084578	Пылезащитное уплотнение	4
59	0409016	Соединение	1
60	0409017	Трубка	1
61	4506430	Уплотнительное кольцо	2
62	0309019	Болт с внутренним шестигранником	8
63	0409018	Лента	1
64	0327410	Лента	1
65	0408815	Болт	2
66	0325913	Шайба	2
67	0309021	Держатель	1
68	0309022	Болт	1
69	0208516	Пружинная шайба	1
100	4320993	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX120K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
