Облицовка (1-3) — HITACHI EX120K-3

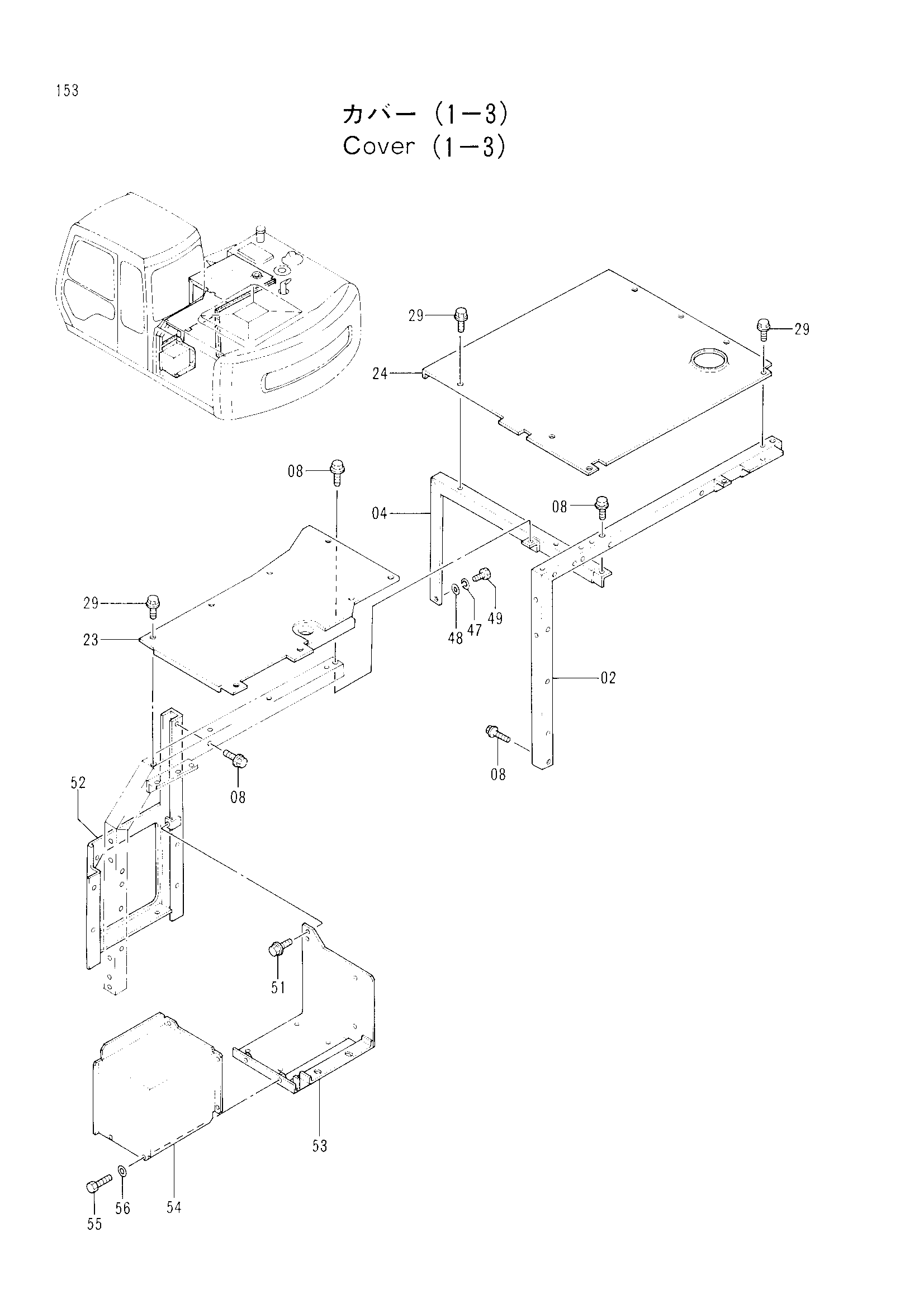

Заводская схема «Облицовка (1-3)» для HITACHI EX120K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 7023154 | Опора | 1 |
| 04 | 8048346 | Опора | 1 |
| 08 | J021025 | Болт с шайбой | 4 |
| 23 | 8050575 | Крышка | 1 |
| 24 | 8055663 | Крышка | 1 |
| 29 | J031030 | Болт с шайбой | 15 |
| 47 | A590910 | Пружинная шайба | 1 |
| 48 | A590110 | Плоская шайба | 1 |
| 49 | J901016 | Болт | 1 |
| 51 | J021030 | Болт с шайбой | 6 |
| 52 | 7029467 | Опора | 1 |
| 53 | 7029477 | Крышка | 1 |
| 54 | 2037396 | Крышка | 1 |
| 55 | J900816 | Болт | 6 |
| 56 | A590908 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
