Масляный радиатор трубопроводы (3) — HITACHI EX120K-3

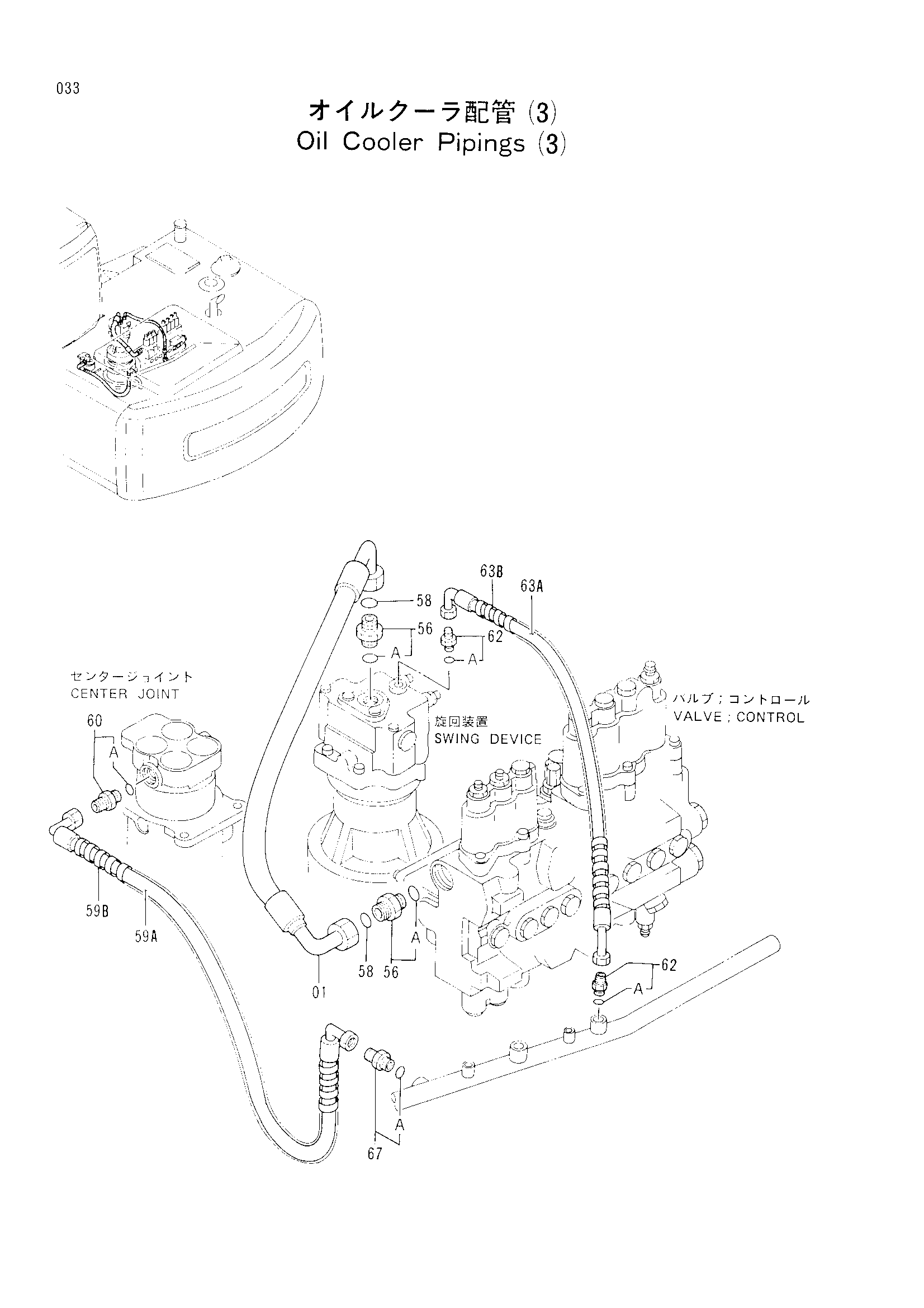

Заводская схема «Масляный радиатор трубопроводы (3)» для HITACHI EX120K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4290984 | Шланг | 1 |
| 56 | 4189619 | Адаптер | 2 |
| 56A | 4506424 | Уплотнительное кольцо | 1 |
| 58 | 4187308 | Уплотнительное кольцо | 2 |
| 59A | 4283887 | Нейлоновый шланг | 1 |
| 59B | 4044420 | Защитный кожух | 1 |
| 60 | 4221290 | Адаптер | 1 |
| 60A | 4509180 | Уплотнительное кольцо | 1 |
| 62 | 4200466 | Адаптер | 2 |
| 62A | 4509180 | Уплотнительное кольцо | 1 |
| 63A | 4285683 | Нейлоновый шланг | 1 |
| 63B | 4133527 | Защитный кожух | 1 |
| 67 | 4210361 | Адаптер | 1 |
| 67A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
