Поток рисинг комплект — HITACHI EX120K-3

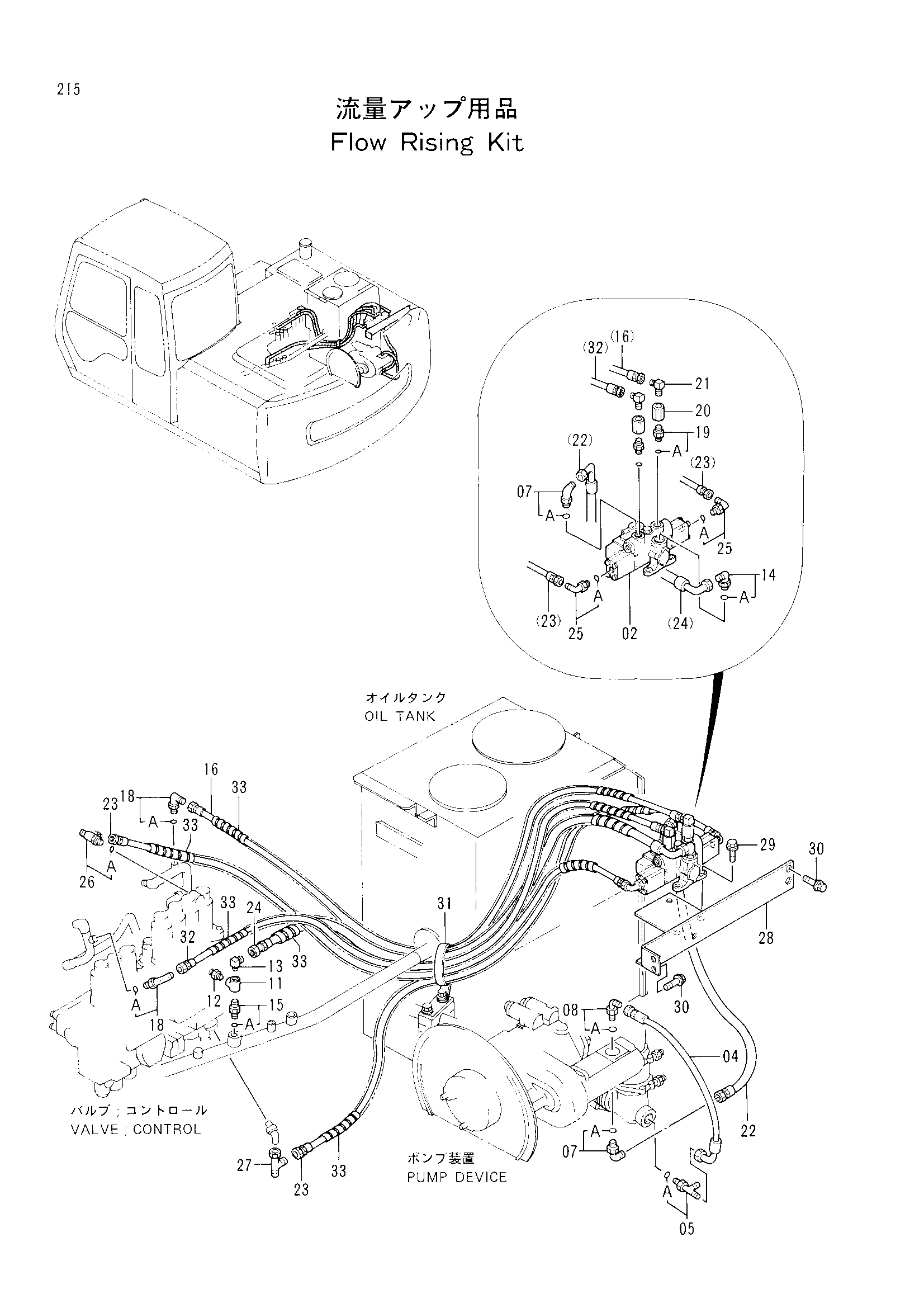

Заводская схема «Поток рисинг комплект» для HITACHI EX120K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4297173 | Гидрораспределитель | 1 |
| 04 | 4266180 | Шланг | 1 |
| 05 | 4286917 | Тройник | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4154672 | Угловой штуцер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4156435 | Угловой штуцер | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 94-0663 | Тройник | 1 |
| 12 | 94-1304 | Адаптер | 1 |
| 13 | 94-1404 | Угловой штуцер | 1 |
| 14 | 4065118 | Угловой штуцер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4208243 | Адаптер | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4305237 | Шланг | 1 |
| 18 | 4154671 | Угловой штуцер | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4142256 | Адаптер | 2 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4322826 | Обратный клапан | 2 |
| 21 | 4224412 | Угловой штуцер | 2 |
| 22 | 4340887 | Шланг | 1 |
| 23 | 4269846 | Шланг | 2 |
| 24 | 4325563 | Шланг | 1 |
| 25 | 4156434 | Угловой штуцер | 2 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4205363 | Тройник | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4246672 | Соединительный штуцер | 1 |
| 28 | 8057655 | Кронштейн | 1 |
| 29 | J011040 | Болт с шайбой | 3 |
| 30 | J011025 | Болт с шайбой | 4 |
| 31 | 4193816 | Зажим | 1 |
| 32 | 4304423 | Шланг | 1 |
| 33 | 4133527 | Защитный кожух | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
