Управление двигателем гидромотор — HITACHI EX120K-3

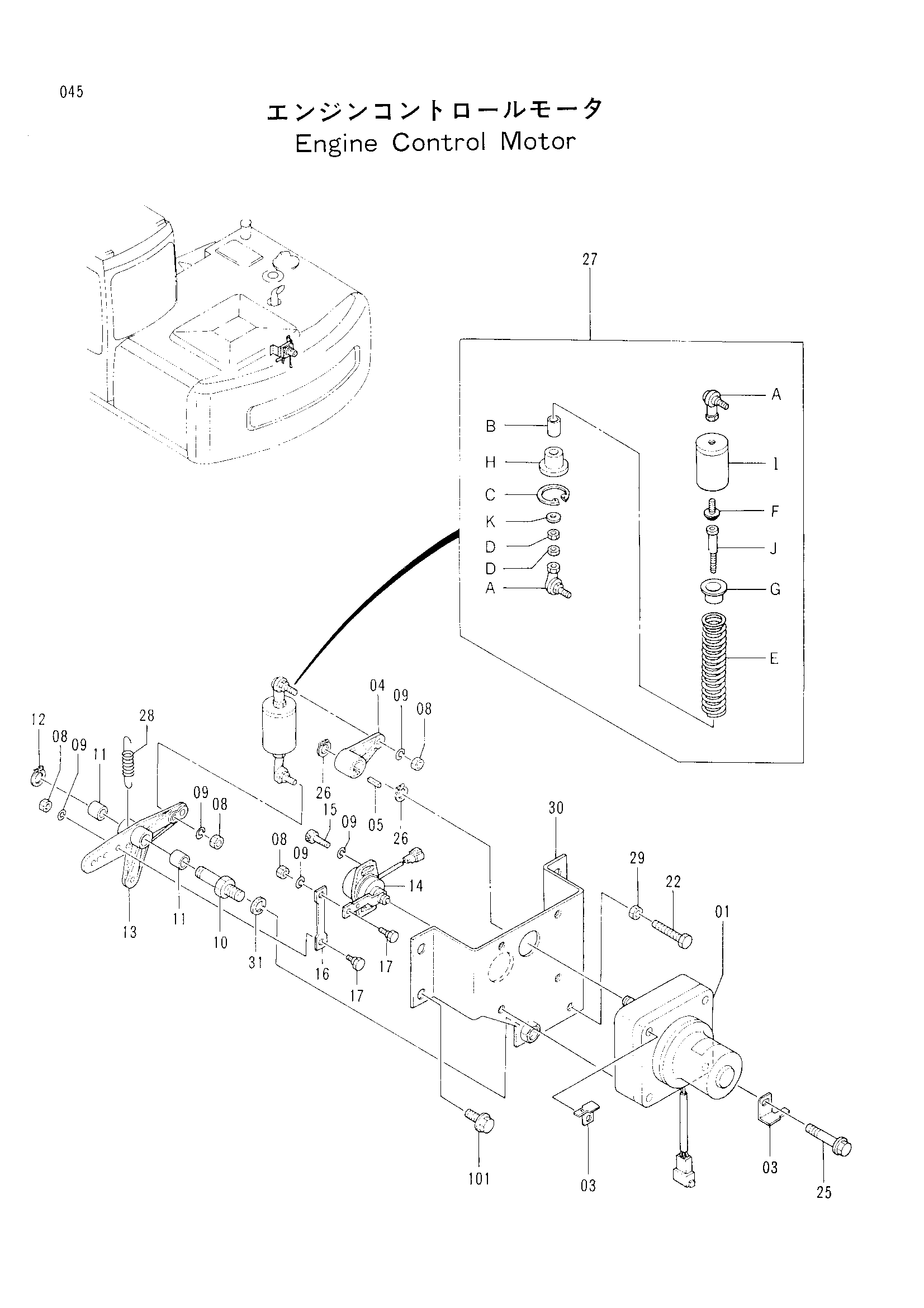

Заводская схема «Управление двигателем гидромотор» для HITACHI EX120K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-31 | 9095590 | Гидромотор в сборе | 1 |
| 01 | 4257163 | Гидромотор ступень | 1 |
| 03 | 4257159 | Кронштейн | 2 |
| 04 | 3051015 | Рычаг | 1 |
| 05 | 94-2204 | Шпонка | 1 |
| 08 | M500605 | Гайка | 4 |
| 09 | A590906 | Пружинная шайба | 6 |
| 10 | 4257162 | Палец | 1 |
| 11 | 4260781 | Втулка | 2 |
| 12 | 991337 | Стопорное кольцо | 1 |
| 13 | 2030310 | Рычаг | 1 |
| 14 | 4257164 | Датчик угла | 1 |
| 15 | M340616 | Болт с внутренним шестигранником | 2 |
| 16 | 4254025 | Тяга | 1 |
| 17 | 4254023 | Палец | 2 |
| 22 | 4257161 | Болт | 1 |
| 25 | J011060 | Болт с шайбой | 4 |
| 26 | 991336 | Стопорное кольцо | 2 |
| 27 | 9095828 | Пружина в сборе | 1 |
| 27A | 4056017 | Шарнир | 2 |
| 27B | 4261314 | Втулка | 1 |
| 27C | 4064463 | Стопорное кольцо | 1 |
| 27D | M500605 | Гайка | 2 |
| 27E | 4258876 | Пружина | 1 |
| 27F | J010614 | Болт с шайбой | 1 |
| 27G | 4266428 | Седло пружины | 1 |
| 27H | 4278445 | Седло пружины | 1 |
| 27I | 9737377 | Кольцо | 1 |
| 27J | 4278473 | Шток | 1 |
| 27K | 4278446 | Проставка | 1 |
| 28 | 4271909 | Пружина | 1 |
| 29 | M500807 | Гайка | 1 |
| 30 | 7024514 | Кронштейн | 1 |
| 31 | A590914 | Пружинная шайба | 1 |
| 101 | J011020 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
