Топливный двойной фильтр <дополнительное оборудование> — HITACHI EX120K-3

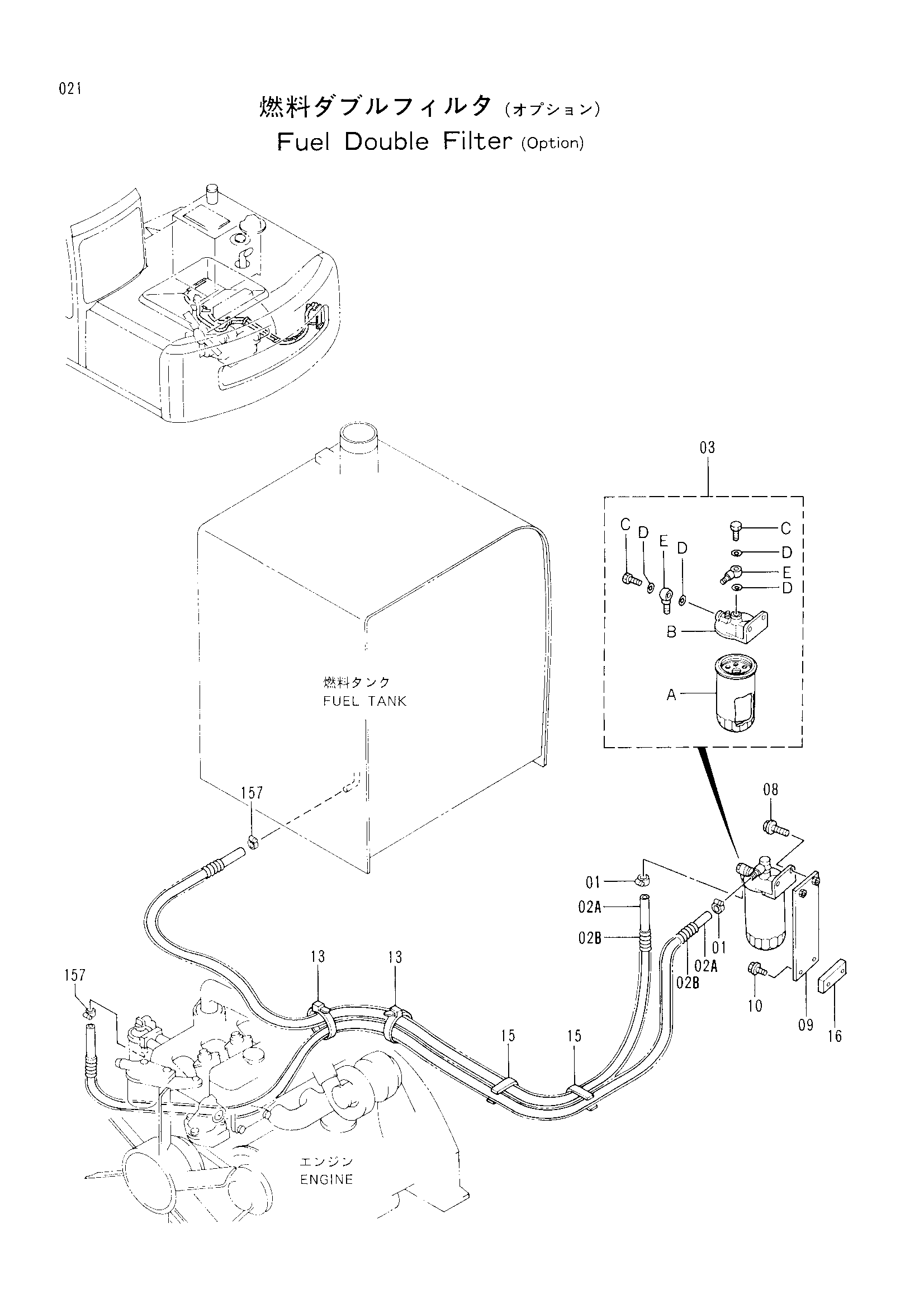

Заводская схема «Топливный двойной фильтр <дополнительное оборудование>» для HITACHI EX120K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-16 | 9130359 | Двойной фильтр | 1 |
| 01 | 4514700 | Зажим шланг | 2 |
| 02A | 4337987 | Топливный шланг | 2 |
| 02B | 4276107 | Трубка | 2 |
| 03 | 4335136 | Топливный фильтр | 1 |
| 03A | 4326739 | Топливный фильтр | 1 |
| 03B | 4326807 | Головка | 1 |
| 03C | 4326740 | Болт | 2 |
| 03D | 4326741 | Прокладка | 4 |
| 03E | 4326742 | Трубка топливный | 2 |
| 08 | J021035 | Болт с шайбой | 2 |
| 09 | 9742034 | Кронштейн | 1 |
| 10 | J011225 | Болт с шайбой | 2 |
| 13 | 4055312 | Ленточный зажим | 2 |
| 15 | 449620 | Зажим | 2 |
| 16 | 4154093 | Седло винта | 1 |
| 157 | 4514700 | Зажим шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
