Гидробак — HITACHI EX120K-3

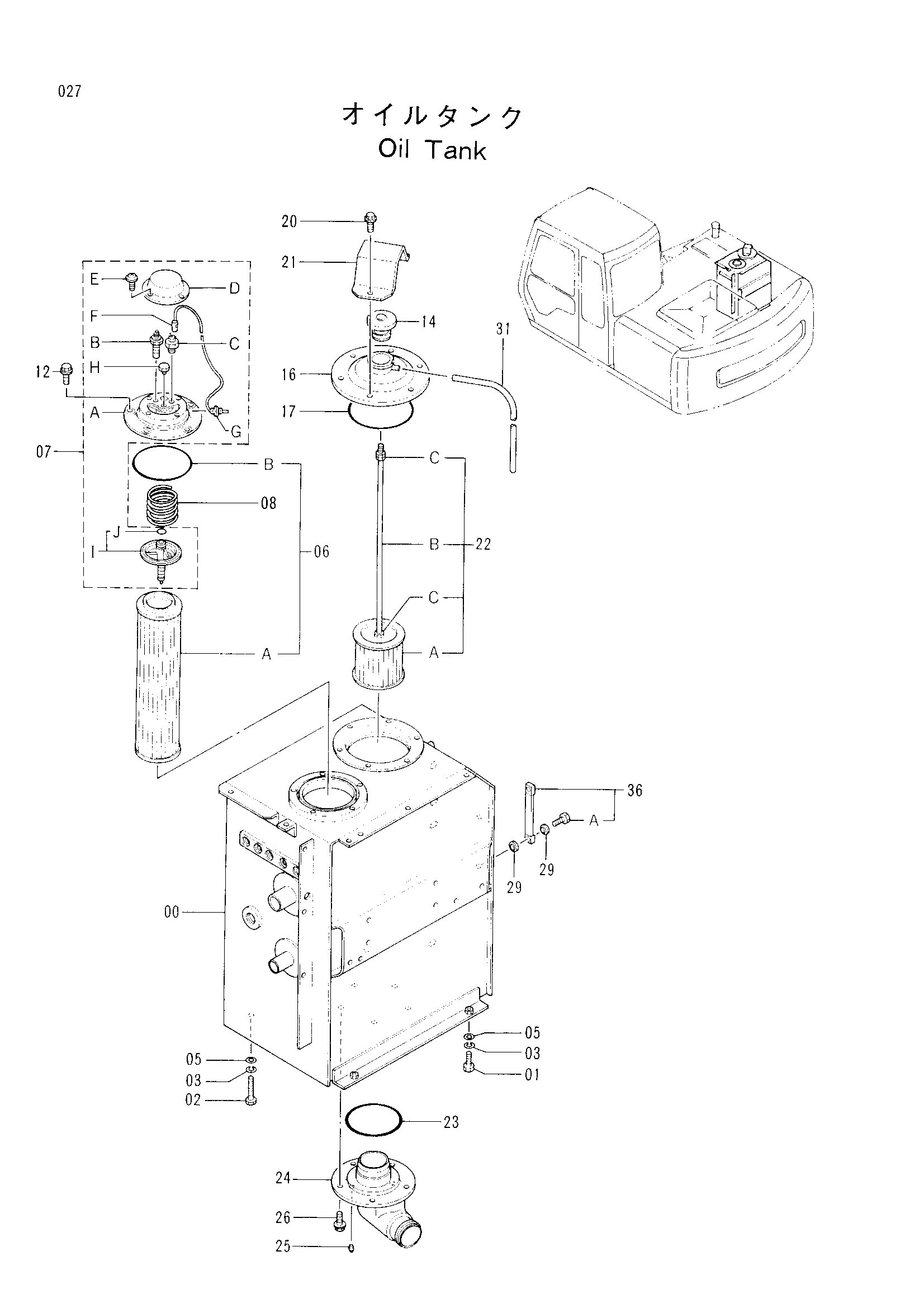

Заводская схема «Гидробак» для HITACHI EX120K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003098 | Гидробак | 1 |
| 01 | J901640 | Болт | 2 |
| 02 | J901680 | Болт | 2 |
| 03 | A590916 | Пружинная шайба | 4 |
| 05 | J222016 | Шайба | 4 |
| 06 | 4326625 | Фильтрующий элемент | 1 |
| 06A | 4311307 | Фильтрующий элемент | 1 |
| 06B | A810145 | Уплотнительное кольцо | 1 |
| 07 | 4311308 | Крышка-в сборе | 1 |
| 07A | 4314248 | Крышка | 1 |
| 07B | 4305119 | Индикатор | 1 |
| 07C | 4314249 | Термостат | 1 |
| 07D | 4314247 | Колпачок | 1 |
| 07E | J450408 | Винт с шайбой | 4 |
| 07F | 4270568 | Провод | 1 |
| 07G | 4270569 | Адаптер | 1 |
| 07H | 4270657 | Пробка | 1 |
| 07I | 4316063 | Предохранительный клапан | 1 |
| 07J | 955655 | Уплотнительное кольцо | 1 |
| 08 | 4314277 | Пружина | 1 |
| 12 | J011025 | Болт с шайбой | 5 |
| 14 | 4294701 | Колпачок | 1 |
| 16 | 8049319 | Крышка | 1 |
| 17 | A810160 | Уплотнительное кольцо | 1 |
| 20 | J011025 | Болт с шайбой | 6 |
| 21 | 4282883 | Пластина | 1 |
| 22 | 4256202 | Фильтр всасывание в сборе | 1 |
| 22A | 4285577 | Сетчатый фильтр | 1 |
| 22B | 4285578 | Шток | 1 |
| 22C | J950010 | Гайка | 3 |
| 23 | 934333 | Уплотнительное кольцо | 1 |
| 24 | 2029045 | Всасывающая трубка | 1 |
| 25 | 94-2011 | Пробка | 1 |
| 26 | J011030 | Болт с шайбой | 5 |
| 29 | 449558 | Уплотнительная шайба | 4 |
| 31 | 4149677 | Виниловый шланг | 1 |
| 36 | 8056874 | Указатель уровня | 1 |
| 36A | 4100967 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
