Гидроцилиндр стрелы (правый) — HITACHI EX120K-2m

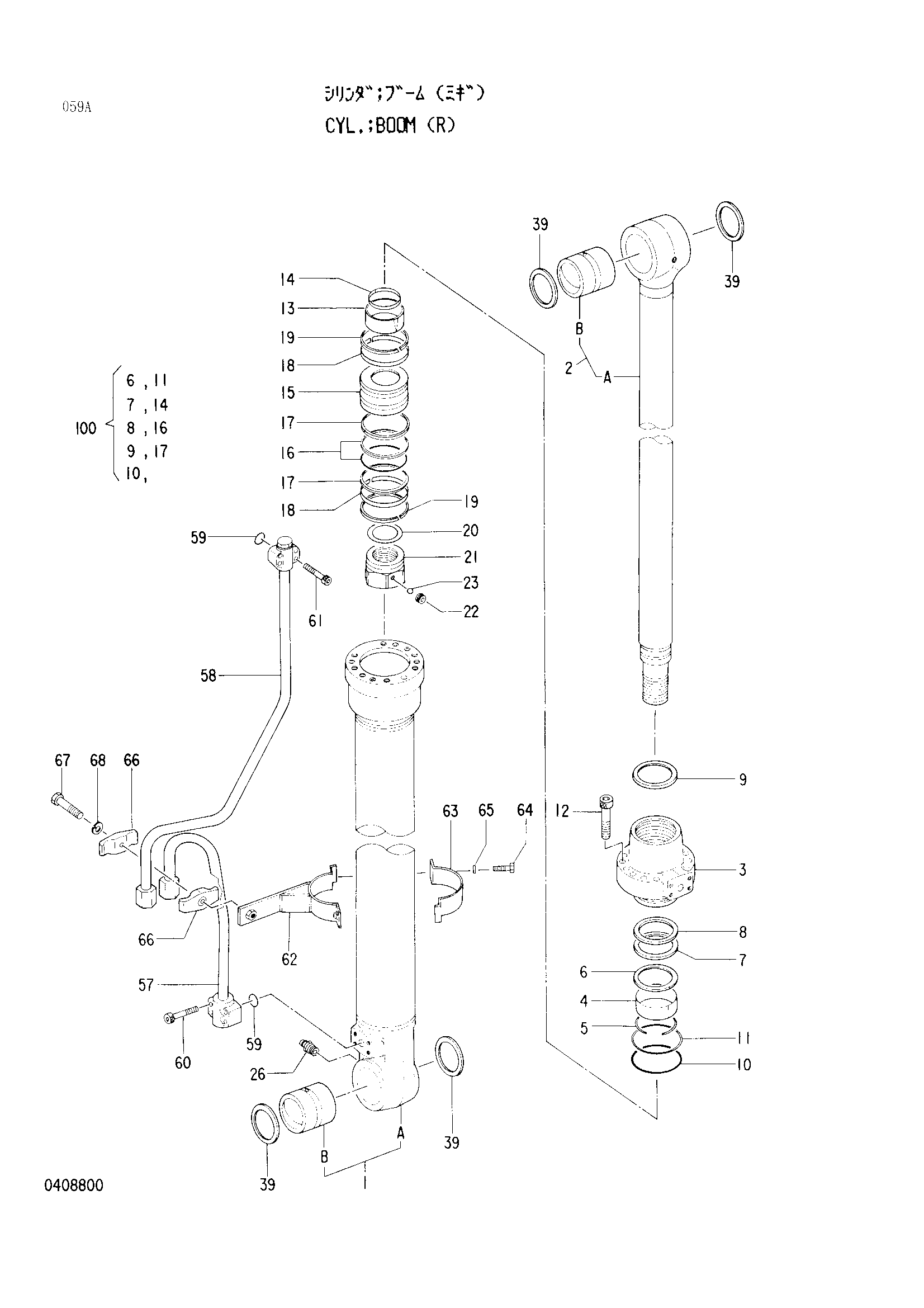

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI EX120K-2m. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4257642 | Гидроцилиндр стрелы (правый) | 1 | |
| 1-39 | 4286454 | Гидроцилиндр.(пипелесс) | 1 |
| 1 | 4286455 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0408801 | Труба гидроцилиндра | 1 |
| 1B | 0408816 | Втулка пальца | 1 |
| 2 | 4286456 | Шток поршня в сборе | 1 |
| 2A | 0408802 | Шток поршня | 1 |
| 2B | 0140808 | Втулка пальца | 1 |
| 3 | 0408803 | Головка гидроцилиндра | 1 |
| 4 | 0310304 | Втулка | 1 |
| 5 | 0271304 | Стопорное кольцо | 1 |
| 6 | 0408804 | Кольцо | 1 |
| 7 | 0271309 | U-образная манжета | 1 |
| 8 | 0271310 | Опорное кольцо | 1 |
| 9 | 0409503 | Грязесъёмное кольцо | 1 |
| 10 | A811100 | Уплотнительное кольцо | 1 |
| 11 | 0310506 | Опорное кольцо | 1 |
| 12 | 0408805 | Болт с внутренним шестигранником | 12 |
| 13 | 0408806 | Амортизирующий подшипник | 1 |
| 14 | 0408807 | Уплотнение | 1 |
| 15 | 0408808 | Поршень | 1 |
| 16 | 0310508 | Кольцо уплотнение в сборе | 1 |
| 17 | 0408809 | Опорное кольцо | 2 |
| 18 | 0310509 | Кольцо | 2 |
| 19 | 0310510 | Кольцо | 2 |
| 20 | 0310514 | Регулировочная шайба | 1 |
| 21 | 0310511 | Гайка | 1 |
| 22 | 0309011 | Винт | 1 |
| 23 | 0111707 | Стальной шарик | 1 |
| 26 | J75481 | Пресс-маслёнка | 1 |
| 39 | 4084578 | Пылезащитное уплотнение | 4 |
| 57 | 0408811 | Трубка | 1 |
| 58 | 0408812 | Трубка | 1 |
| 59 | 4509181 | Уплотнительное кольцо | 2 |
| 60 | 0309019 | Болт с внутренним шестигранником | 4 |
| 61 | 0310310 | Болт с внутренним шестигранником | 4 |
| 62 | 0408814 | Лента | 1 |
| 63 | 0310707 | Лента | 1 |
| 64 | 0408815 | Болт | 2 |
| 65 | 0325913 | Шайба | 2 |
| 66 | 0310312 | Держатель | 2 |
| 67 | 0224115 | Болт | 1 |
| 68 | 0208516 | Пружинная шайба | 1 |
| 100 | 4320990 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120K-2m и серийный номер машины. Это снижает риск заказа детали другого исполнения.
