Детали пола — HITACHI EX120K-2

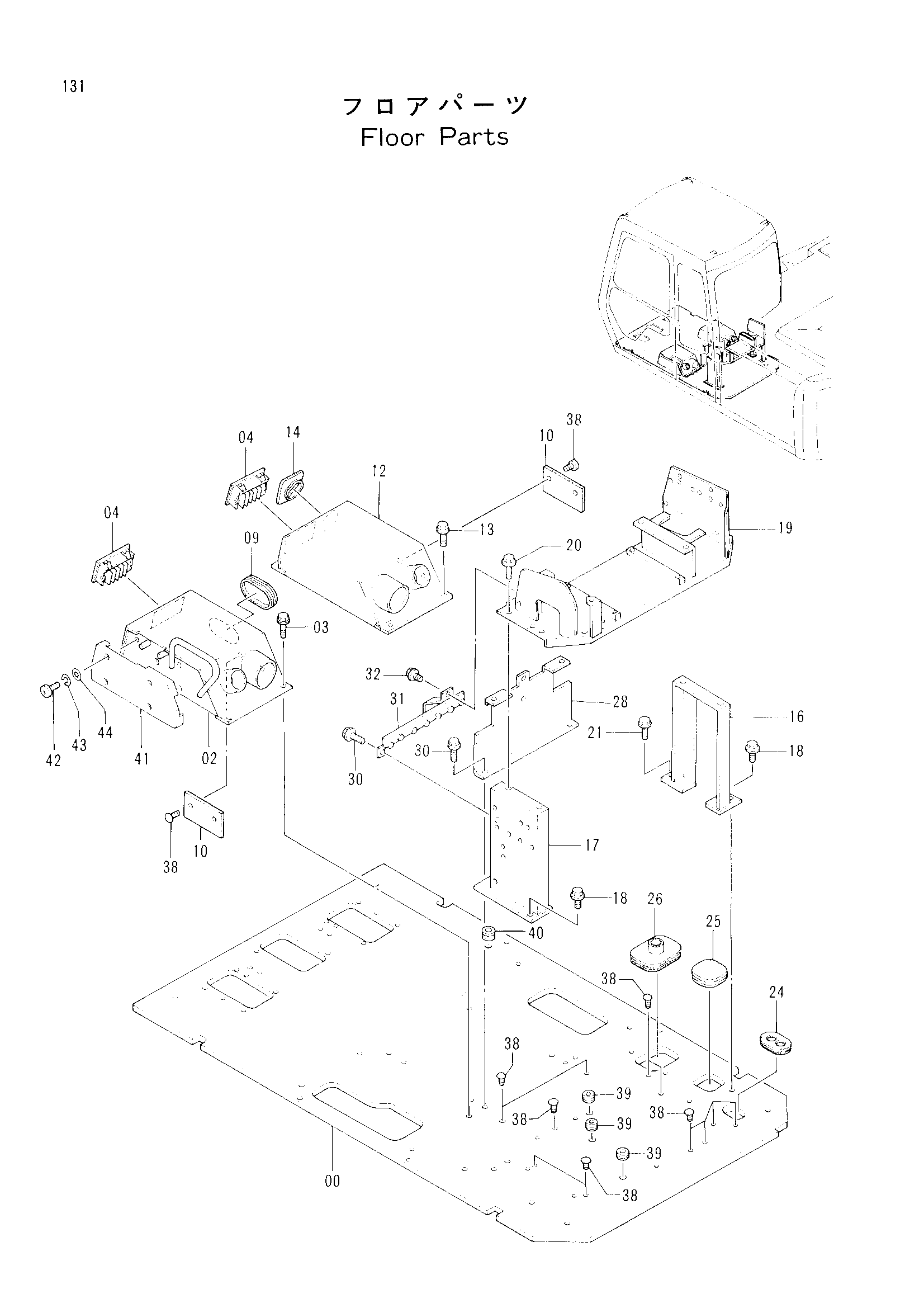

Заводская схема «Детали пола» для HITACHI EX120K-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6013600 | Пластина | 1 |
| 02 | 6011824 | Короб | 1 |
| 03 | J011030 | Болт с шайбой | 4 |
| 04 | 4259639 | Решётка | 2 |
| 09 | 4280565 | Резиновая втулка | 1 |
| 10 | 4287258 | Резиновая прокладка | 2 |
| 12 | 7024363 | Короб | 1 |
| 13 | J011030 | Болт с шайбой | 4 |
| 14 | 4263965 | Резиновая втулка | 1 |
| 16 | 7024361 | Опора | 1 |
| 17 | 7024362 | Опора | 1 |
| 18 | J011030 | Болт с шайбой | 3 |
| 19 | 6011828 | Кронштейн | 1 |
| 20 | J011020 | Болт с шайбой | 4 |
| 21 | J021030 | Болт с шайбой | 1 |
| 24 | 4276794 | Резиновая втулка | 1 |
| 25 | 4205080 | Резиновая втулка | 1 |
| 26 | 4276792 | Резиновая втулка | 1 |
| 28 | 8050923 | Пластина | 1 |
| 30 | J011030 | Болт с шайбой | 3 |
| 31 | 8051493 | Кронштейн | 1 |
| 32 | J010816 | Болт с шайбой | 1 |
| 38 | 4280359 | Зажим | 15 |
| 39 | 4205084 | Резиновая втулка | 3 |
| 40 | 4288445 | Втулка | 1 |
| 41 | 1016676 | Крышка | 1 |
| 42 | J850645 | Винт | 4 |
| 43 | J251006 | Пружинная шайба | 4 |
| 44 | J250006 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120K-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
