Облицовка (1-1) — HITACHI EX120K-2

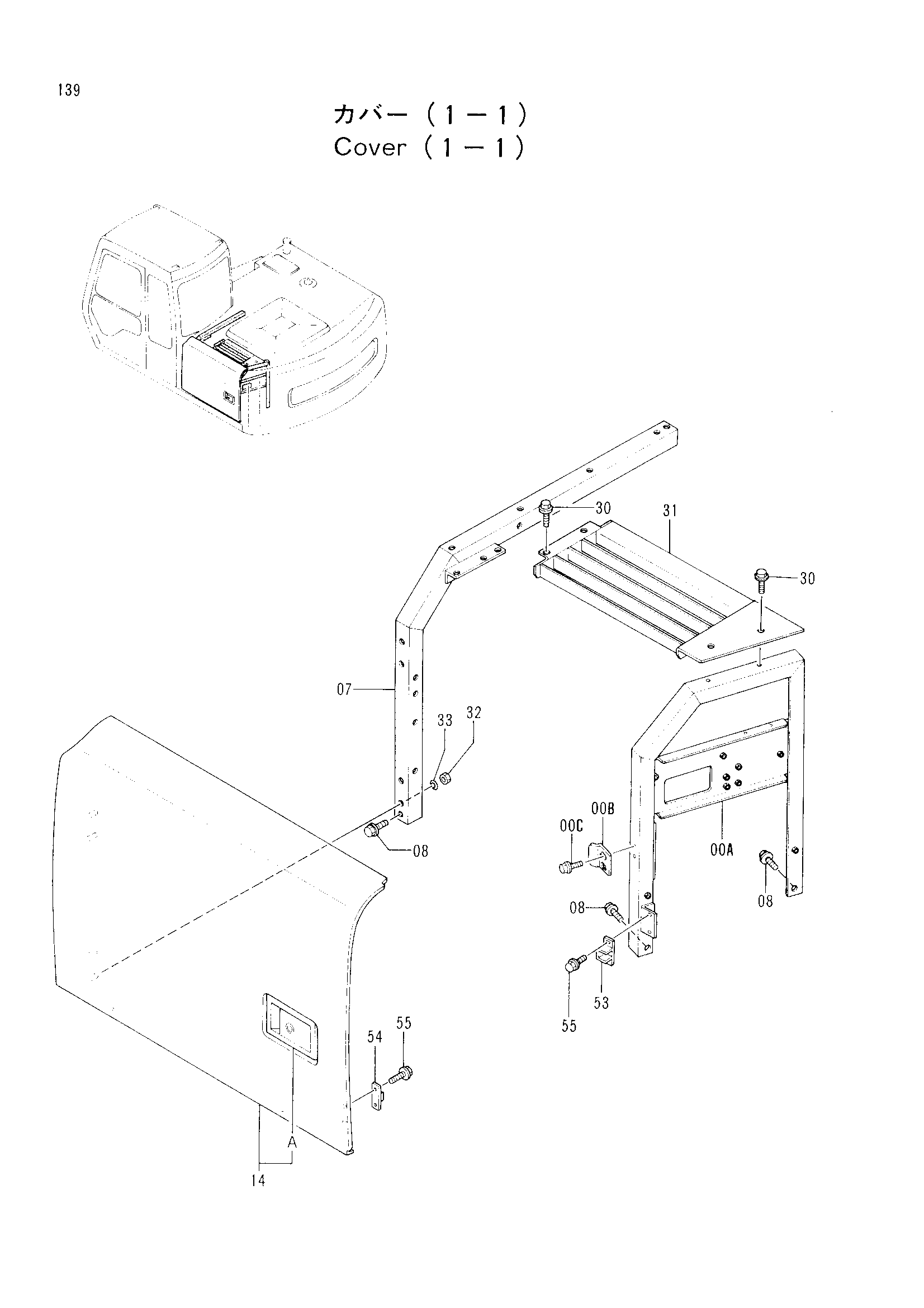

Заводская схема «Облицовка (1-1)» для HITACHI EX120K-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 8050661 | Опора | 1 |
| 00B | 4259298 | Ограничитель | 1 |
| 00C | J031030 | Болт с шайбой | 2 |
| 07 | 7024532 | Опора | 1 |
| 08 | J021025 | Болт с шайбой | 3 |
| 14 | 5003397 | Дверь | 1 |
| 14A | 7017924 | Дверь блокировка (2) | 1 |
| 30 | J021025 | Болт с шайбой | 4 |
| 31 | 7026285 | Крышка | 1 |
| 32 | J950010 | Гайка | 4 |
| 33 | A590910 | Пружинная шайба | 4 |
| 53 | 4175253 | Кронштейн | 1 |
| 54 | 4175254 | Ограничитель | 1 |
| 55 | J020614 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120K-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
