STD. рукоять (2.52M) — HITACHI EX120K-2

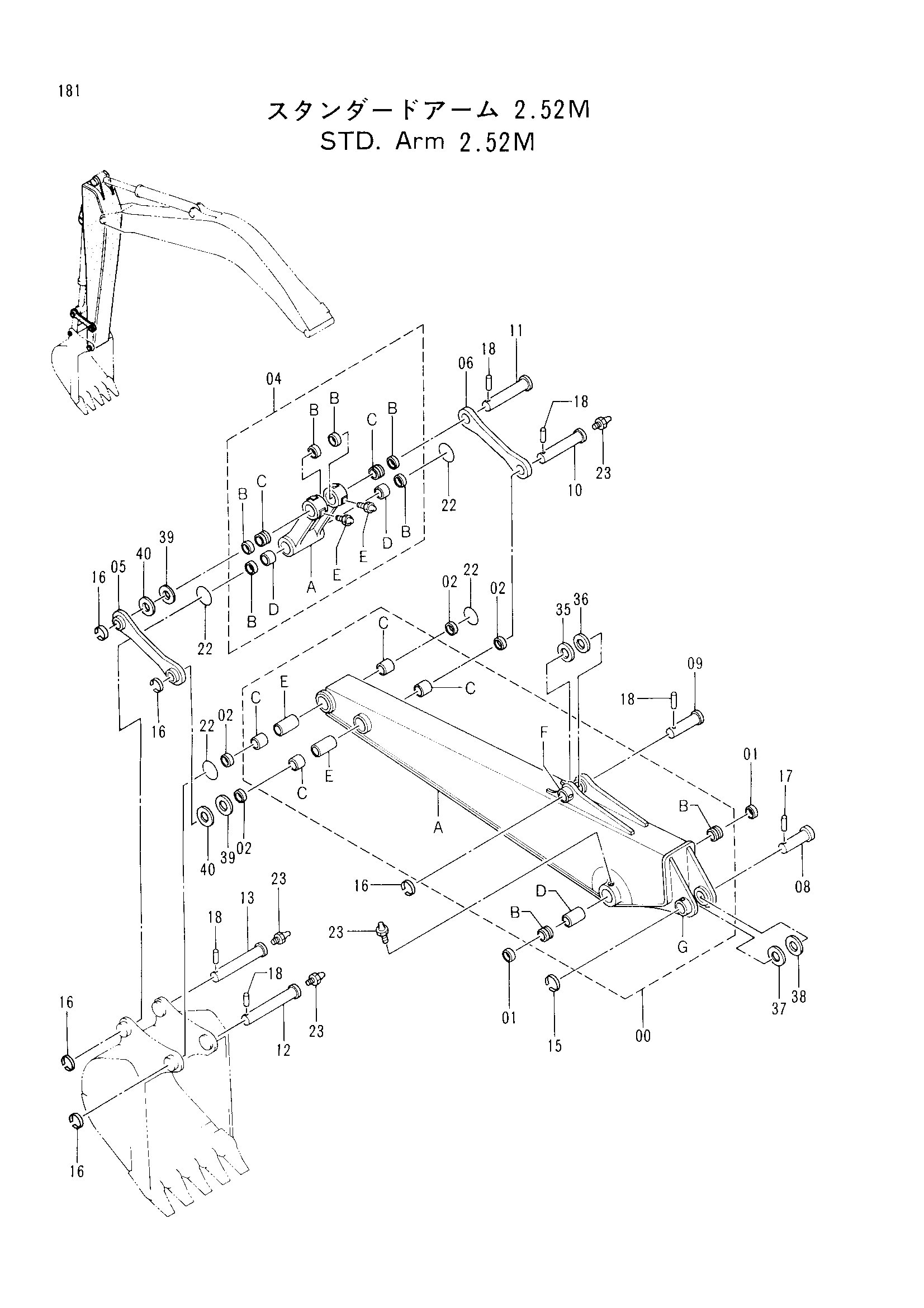

Заводская схема «STD. рукоять (2.52M)» для HITACHI EX120K-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7027986 | Рукоять в сборе | 1 |
| 00A | 6013915 | Рукоять | 1 |
| 00B | 3037286 | Втулка | 2 |
| 00C | 4196558 | Втулка | 4 |
| 00D | 4258181 | Проставка | 1 |
| 00E | 4124575 | Трубка | 2 |
| 00F | 4197033 | Ограничитель | 1 |
| 00G | 4276106 | Ограничитель | 1 |
| 01 | 4084578 | Пылезащитное уплотнение | 2 |
| 02 | 4065687 | Пылезащитное уплотнение | 4 |
| 04 | 8050179 | Тяга в сборе | 1 |
| 04A | 1016240 | Тяга | 1 |
| 04B | 4065687 | Пылезащитное уплотнение | 6 |
| 04C | 4188796 | Втулка | 2 |
| 04D | 4196558 | Втулка | 2 |
| 04E | J75481 | Пресс-маслёнка | 2 |
| 05 | 9740176 | Тяга | 1 |
| 06 | 4303761 | Тяга | 1 |
| 08 | 3051445 | Палец | 1 |
| 09 | 3037078 | Палец | 1 |
| 10 | 3037079 | Палец | 1 |
| 11 | 3037082 | Палец | 1 |
| 12 | 3037080 | Палец | 1 |
| 13 | 3037081 | Палец | 1 |
| 15 | 4098716 | Кольцо | 1 |
| 16 | 4065688 | Кольцо | 5 |
| 17 | 4106307 | Палец | 1 |
| 18 | 4065689 | Палец | 5 |
| 22 | 4276696 | Уплотнительное кольцо | 4 |
| 23 | J75481 | Пресс-маслёнка | 5 |
| 35 | 4179807 | Шайба 1.0 | 1 |
| 36 | 4284139 | Регулировочная шайба 2.0 | 1 |
| 37 | 4097354 | Регулировочная шайба 1.2 | 1 |
| 38 | 4097355 | Регулировочная шайба 2.3 | 1 |
| 39 | 4075357 | Шайба 1.0 | 2 |
| 40 | 4075358 | Шайба 2.0 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120K-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
