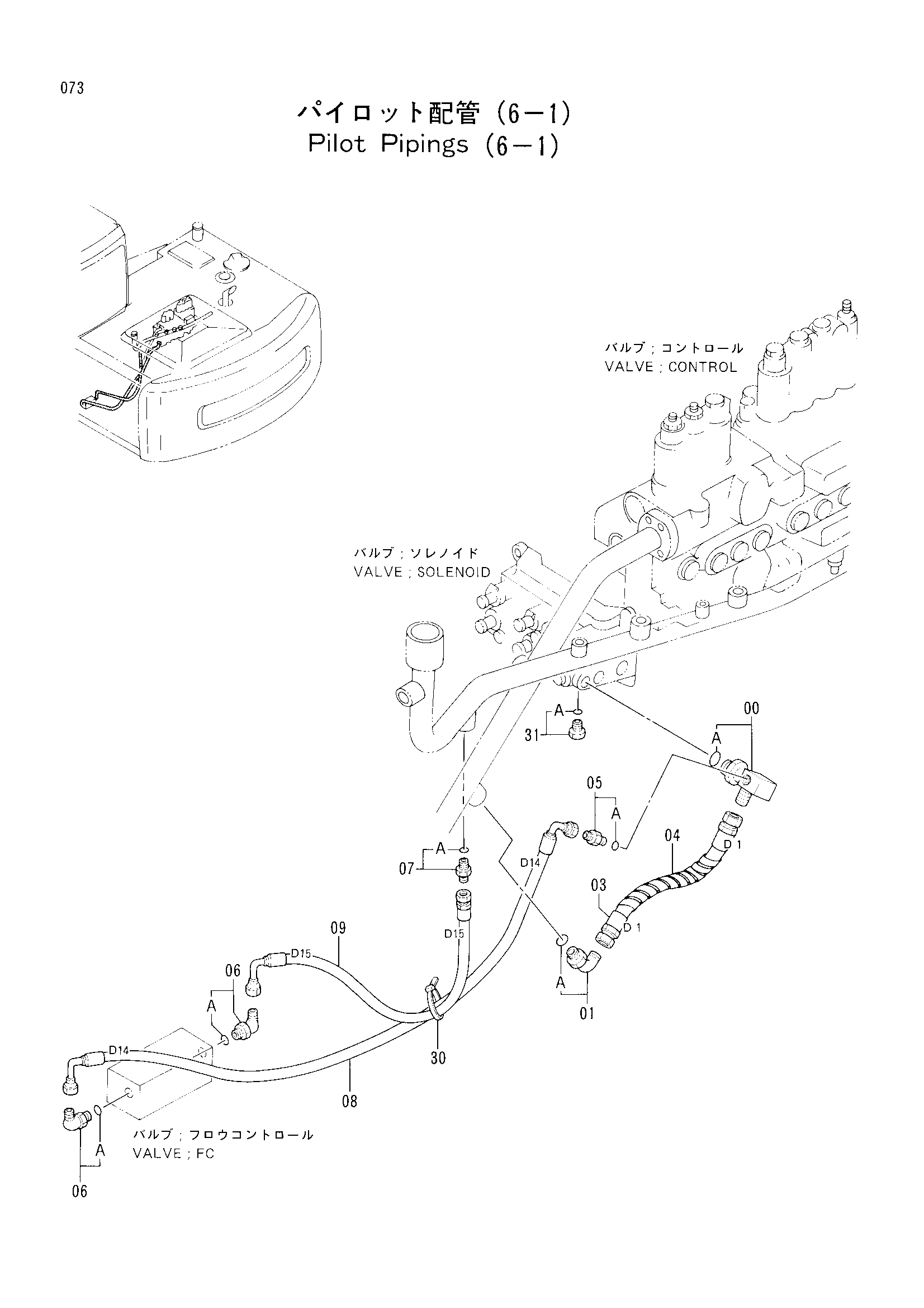

Пилотный трубопроводы (6-1) — HITACHI EX120K-2
Заводская схема «Пилотный трубопроводы (6-1)» для HITACHI EX120K-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4283986 | Адаптер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4154672 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4314999 | Нейлоновый шланг (D1) | 1 |
| 04 | 4044420 | Защитный кожух | 1 |
| 05 | 4261938 | Фильтр | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4154671 | Угловой штуцер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4200466 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4283880 | Нейлоновый шланг (D14) | 1 |
| 09 | 4283881 | Нейлоновый шланг (D15) | 1 |
| 30 | 4055312 | Ленточный зажим | 1 |
| 31 | 4093624 | Пробка | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120K-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
