Погрузчик гидролинии рабочего оборудования (5) — HITACHI EX1200-6

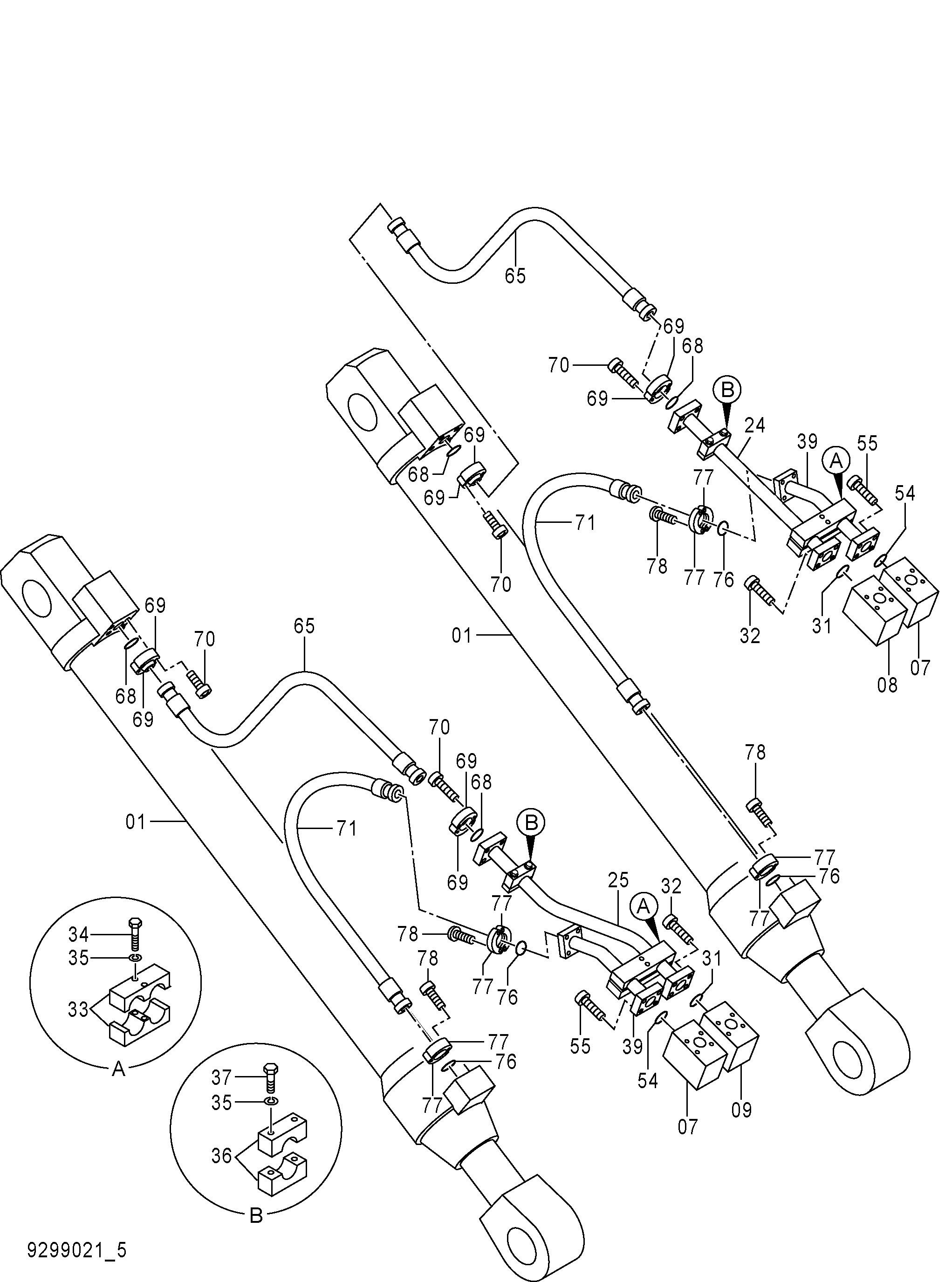

Заводская схема «Погрузчик гидролинии рабочего оборудования (5)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4704474 замена: 4711375 | Гидроцилиндр стрелы | 2 |
| 01 | 4711375 | Гидроцилиндр стрелы | 2 |
| 07 | 3051569 | Блок | 2 |
| 08 | 3089810 | Блок | 1 |
| 09 | 3089811 | Блок | 1 |
| 24 | 8117083 | Трубка | 1 |
| 25 | 8117082 | Трубка | 1 |
| 31 | 4510169 | Уплотнительное кольцо | 2 |
| 32 | M341650 | Болт с внутренним шестигранником | 8 |
| 33 | 4439521 | Хомут трубки | 4 |
| 34 | J901400 | Болт | 4 |
| 35 | A590914 | Пружинная шайба | 4 |
| 36 | 4342723 | Хомут трубки | 4 |
| 37 | J271200 | Болт с шайбой | 4 |
| 37A | J901200 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 39 | 8117084 | Трубка | 2 |
| 54 | 4508805 | Уплотнительное кольцо | 2 |
| 55 | M341445 | Болт с внутренним шестигранником | 8 |
| 65 | 4697605 | Шланг | 2 |
| 68 | 4510169 | Уплотнительное кольцо | 4 |
| 69 | 4075854 | Разъёмный фланец | 8 |
| 70 | M341650 | Болт с внутренним шестигранником | 16 |
| 71 | 4296629 | Шланг | 2 |
| 76 | 4508805 | Уплотнительное кольцо | 4 |
| 77 | 4089703 | Разъёмный фланец | 8 |
| 78 | M341445 | Болт с внутренним шестигранником | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
