Рама передний крышка — HITACHI EX1200-6

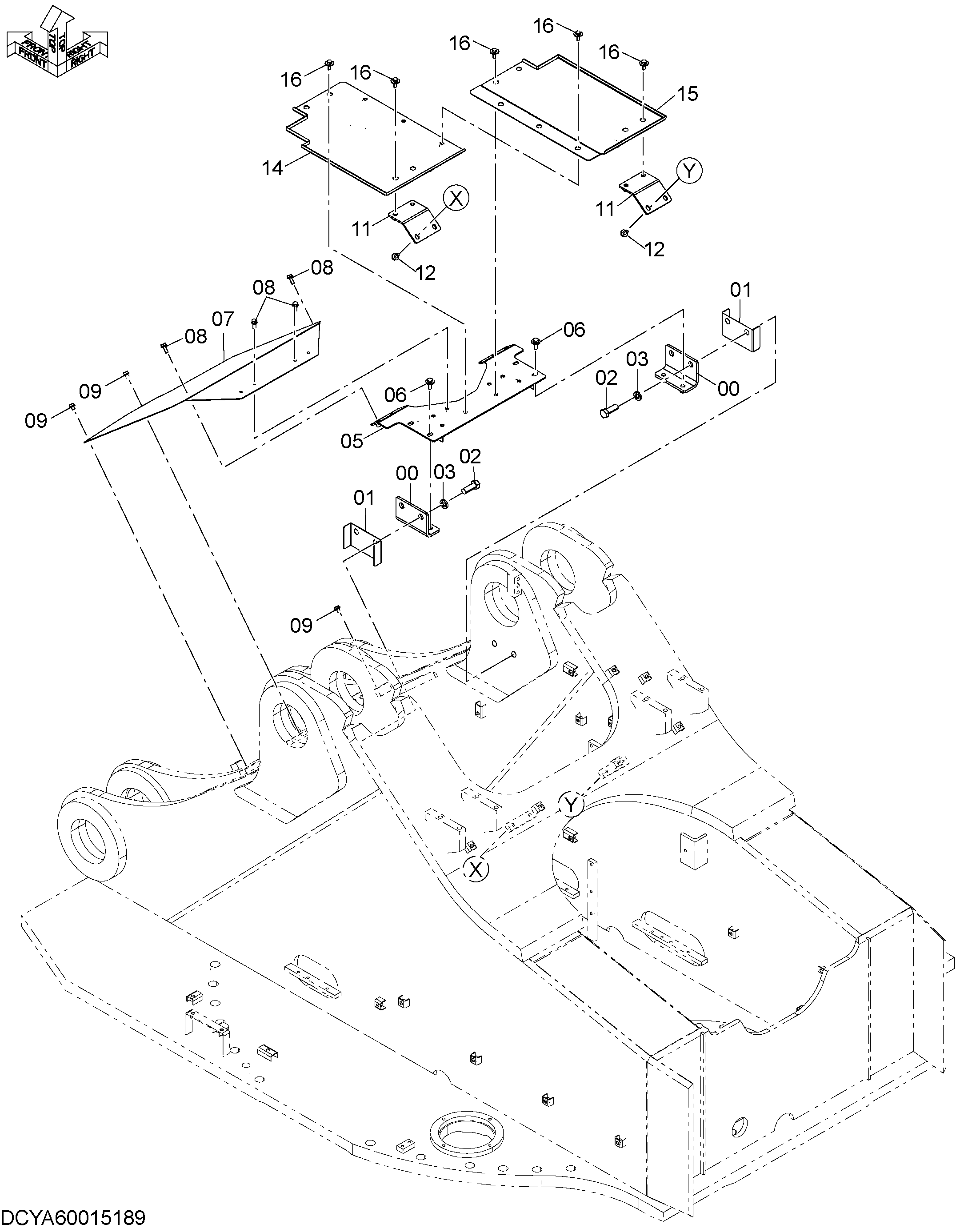

Заводская схема «Рама передний крышка» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40013248 | Кронштейн | 2 |
| 01 | YA00020522 | Крышка | 2 |
| 02 | J912055 | Болт | 4 |
| 03 | A590920 | Пружинная шайба | 4 |
| 05 | YA40013558 | Кронштейн | 1 |
| 06 | J281235 | Болт с шайбой | 4 |
| 06A | J901235 | Болт | 1 |
| 06B | 4249324 | Шайба | 1 |
| 07 | YA00021400 | Крышка | 1 |
| 08 | J271030 | Болт с шайбой | 8 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | J271016 | Болт с шайбой | 6 |
| 09A | J901016 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | YA40013247 | Кронштейн | 2 |
| 12 | J271225 | Болт с шайбой | 4 |
| 12A | J901225 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | YA40013419 | Крышка | 1 |
| 15 | YA40013420 | Крышка | 1 |
| 16 | J281030 | Болт с шайбой | 11 |
| 16A | J901030 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
