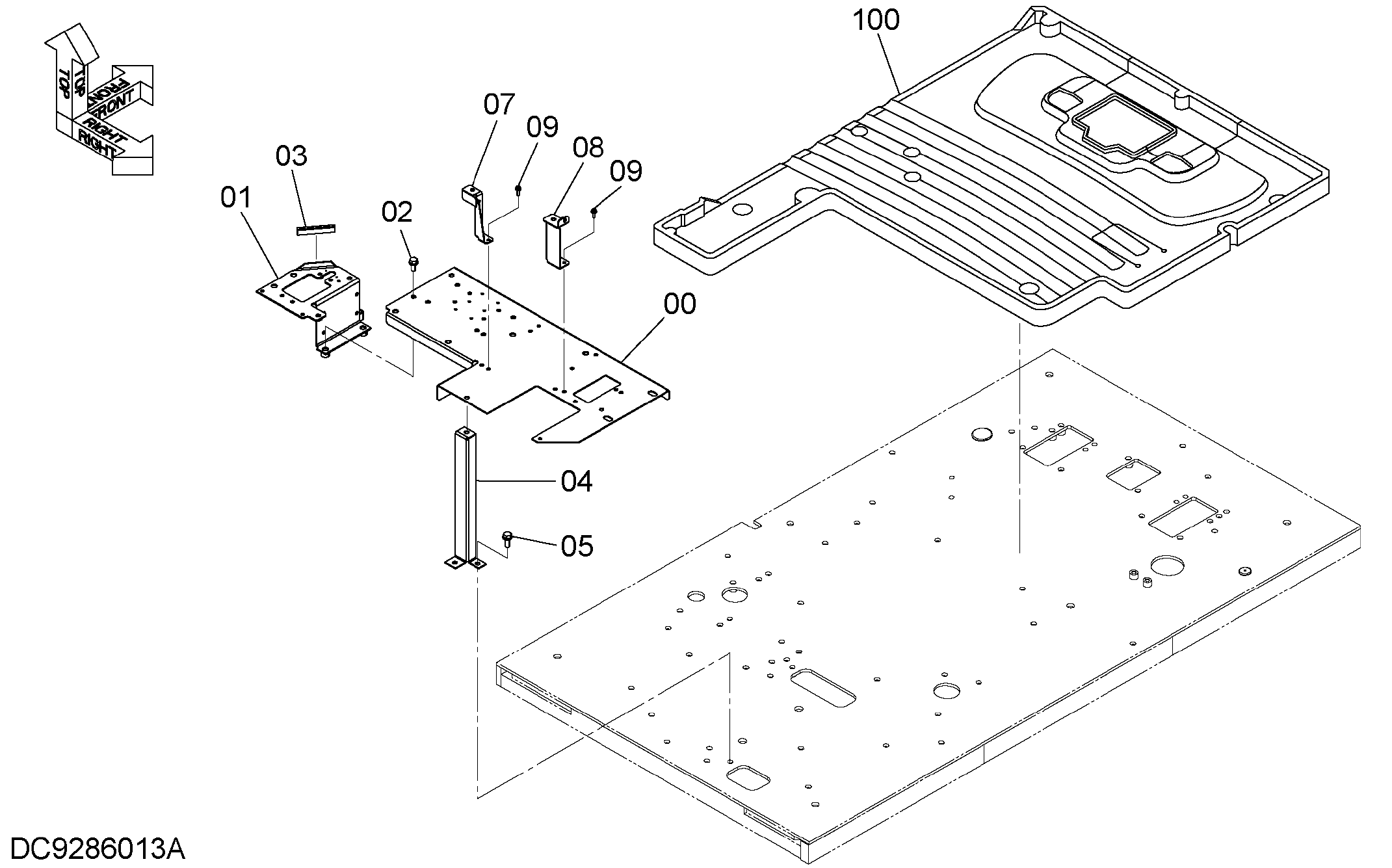

Детали пола (1) — HITACHI EX1200-6
Заводская схема «Детали пола (1)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6025574 | Кронштейн | 1 |
| 01 | 7047546 | Кронштейн | 1 |
| 02 | J271025 | Болт с шайбой | 2 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4649377 | Резиновая прокладка | 1 |
| 04 | 8098880 | Кронштейн | 1 |
| 05 | J271030 | Болт с шайбой | 2 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 8104074 | Кронштейн | 1 |
| 08 | 8104075 | Кронштейн | 1 |
| 09 | J460620 | Винт с шайбой | 4 |
| 100 | 4713339 | Коврик пола | 1 |
| 100 | 4679265 | Коврик пола | 1 |
| 100 | 4679664 | Коврик пола | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
