Вентилятор привод — HITACHI EX1200-6

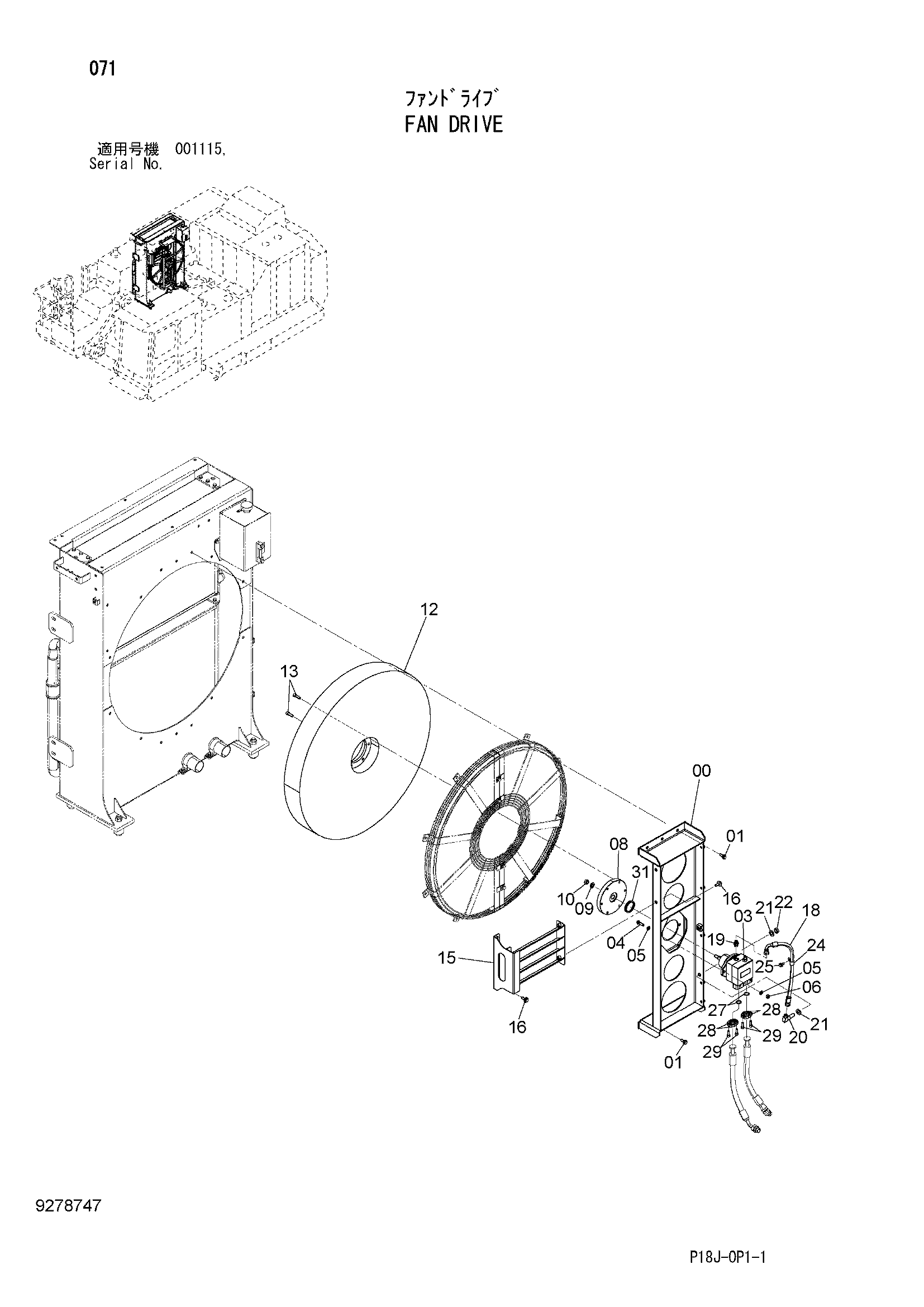

Заводская схема «Вентилятор привод» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7052897 | Кронштейн | 1 |
| 01 | J271235 | Болт с шайбой | 6 |
| 01A | J901235 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 4669841 | Гидромотор | 1 |
| 04 | J921240 | Болт | 2 |
| 05 | A590112 | Плоская шайба | 4 |
| 06 | J950012 | Гайка | 2 |
| 08 | 4676300 | Муфта | 1 |
| 09 | J222016 | Шайба | 1 |
| 10 | J953016 | Гайка | 1 |
| 12 | 4670618 | Вентилятор | 1 |
| 13 | M341236 | Болт с внутренним шестигранником | 6 |
| 15 | 8109687 | Воздуховод | 1 |
| 16 | J281235 | Болт с шайбой | 4 |
| 16A | J901235 | Болт | 1 |
| 16B | 4249324 | Шайба | 1 |
| 18 | 4294357 | Шланг | 1 |
| 19 | 4489342 | Адаптер | 1 |
| 19A | 4506416 | Уплотнительное кольцо | 1 |
| 20 | 4465051 | Угловой штуцер | 1 |
| 21 | A590120 | Плоская шайба | 2 |
| 22 | 4465189 | Гайка | 1 |
| 24 | 4190274 | Зажим | 1 |
| 25 | J271025 | Болт с шайбой | 1 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 27 | 971489 | Уплотнительное кольцо | 2 |
| 28 | 986910 | Разъёмный фланец | 4 |
| 29 | M341030 | Болт с внутренним шестигранником | 8 |
| 31 | 4687447 | Уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
