Погрузчик основные гидролинии — HITACHI EX1200-6

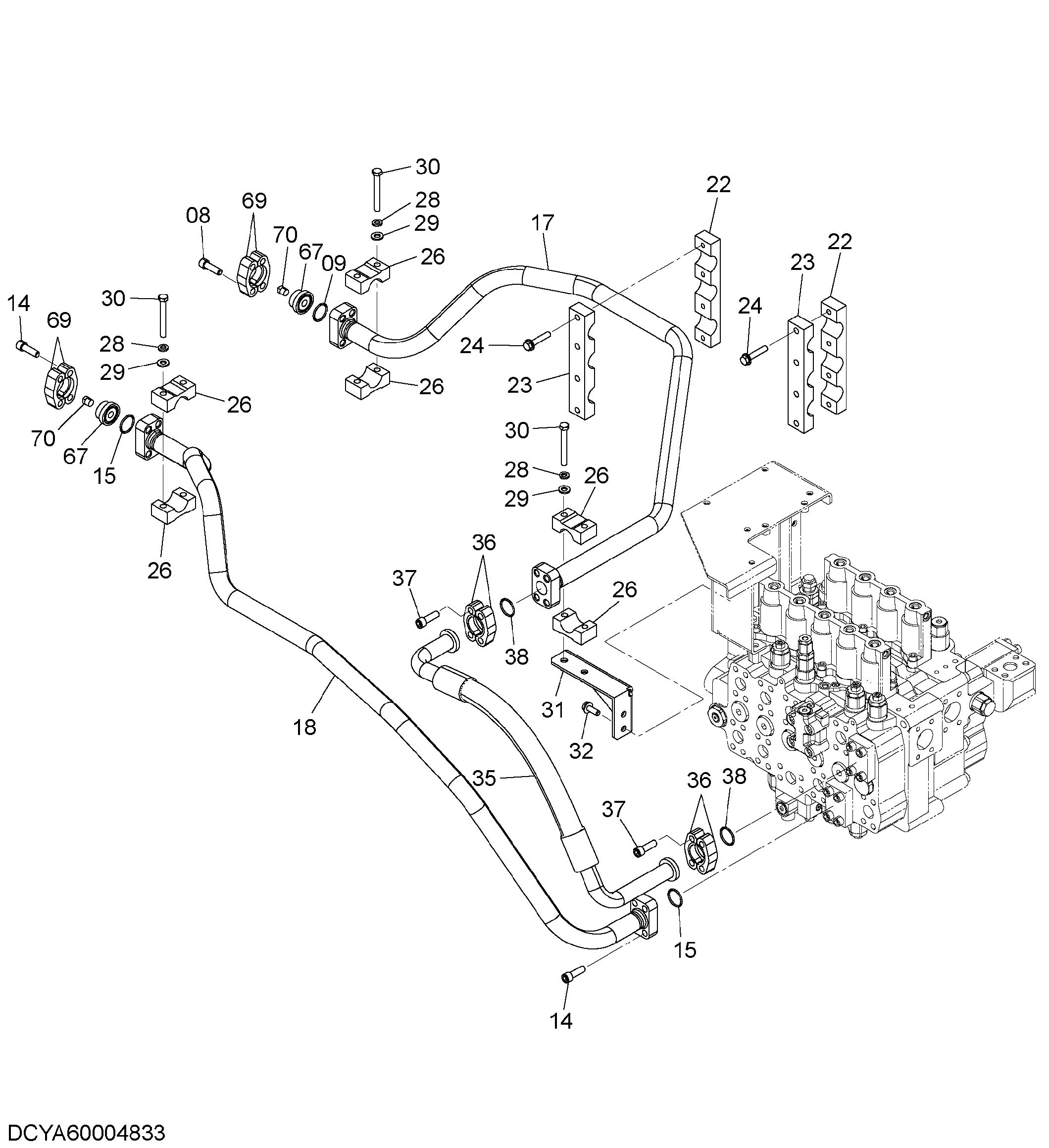

Заводская схема «Погрузчик основные гидролинии» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | M341445 | Болт с внутренним шестигранником | 4 |
| 09 | 4508805 | Уплотнительное кольцо | 1 |
| 14 | M341445 | Болт с внутренним шестигранником | 8 |
| 15 | 4508805 | Уплотнительное кольцо | 2 |
| 17 | YA40004503 | Трубка | 1 |
| 18 | YA40004506 | Трубка | 1 |
| 22 | 4440505 | Хомут трубки | 2 |
| 23 | 4440506 | Хомут трубки | 2 |
| 24 | J271265 | Болт с шайбой | 8 |
| 24A | J901265 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 26 | 4311153 | Хомут трубки | 6 |
| 28 | A590912 | Пружинная шайба | 6 |
| 29 | 4086891 | Шайба | 6 |
| 30 | J901200 | Болт | 6 |
| 31 | YA40004499 | Кронштейн | 1 |
| 32 | J271235 | Болт с шайбой | 2 |
| 32A | J901235 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 35 | 4671759 | Шланг | 1 |
| 36 | 4089703 | Разъёмный фланец | 4 |
| 37 | M341445 | Болт с внутренним шестигранником | 8 |
| 38 | 4508805 | Уплотнительное кольцо | 2 |
| 67 | 4199396 | Крышка | 2 |
| 69 | 4089703 | Разъёмный фланец | 4 |
| 70 | 94-2023 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
