Топливные трубопроводы — HITACHI EX1200-6

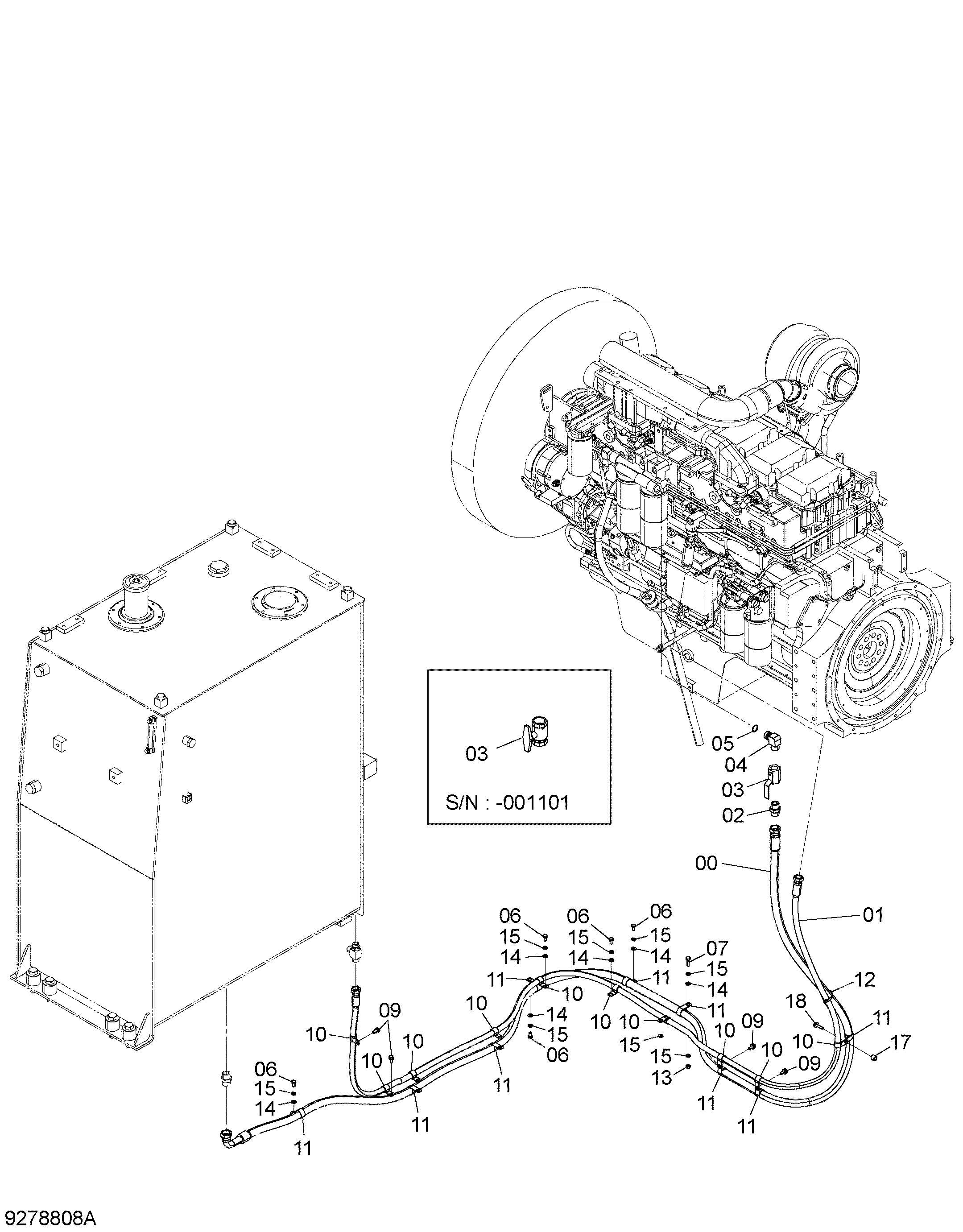

Заводская схема «Топливные трубопроводы» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4640770 | Шланг | 1 |
| 01 | 4671556 | Шланг | 1 |
| 02 | 94-1305 | Адаптер | 1 |
| 03 | 4345526 | Шаровой клапан | 1 |
| 03 | 4245984 | Шаровой клапан | 1 |
| 04 | 4634498 | Угловой штуцер | 1 |
| 05 | 4638384 | Уплотнительное кольцо | 1 |
| 06 | J901020 | Болт | 5 |
| 07 | J901035 | Болт | 1 |
| 09 | J271025 | Болт с шайбой | 4 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 4190263 | Зажим | 10 |
| 11 | 4190264 | Зажим | 9 |
| 12 | 4055312 | Ленточный зажим | 1 |
| 13 | J950010 | Гайка | 1 |
| 14 | A590110 | Плоская шайба | 6 |
| 15 | A590910 | Пружинная шайба | 8 |
| 17 | 4322539 | Проставка | 1 |
| 18 | J271040 | Болт с шайбой | 1 |
| 18A | J901040 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
