Трубопроводы системы смазки (3)(BE стрела) — HITACHI EX1200-6

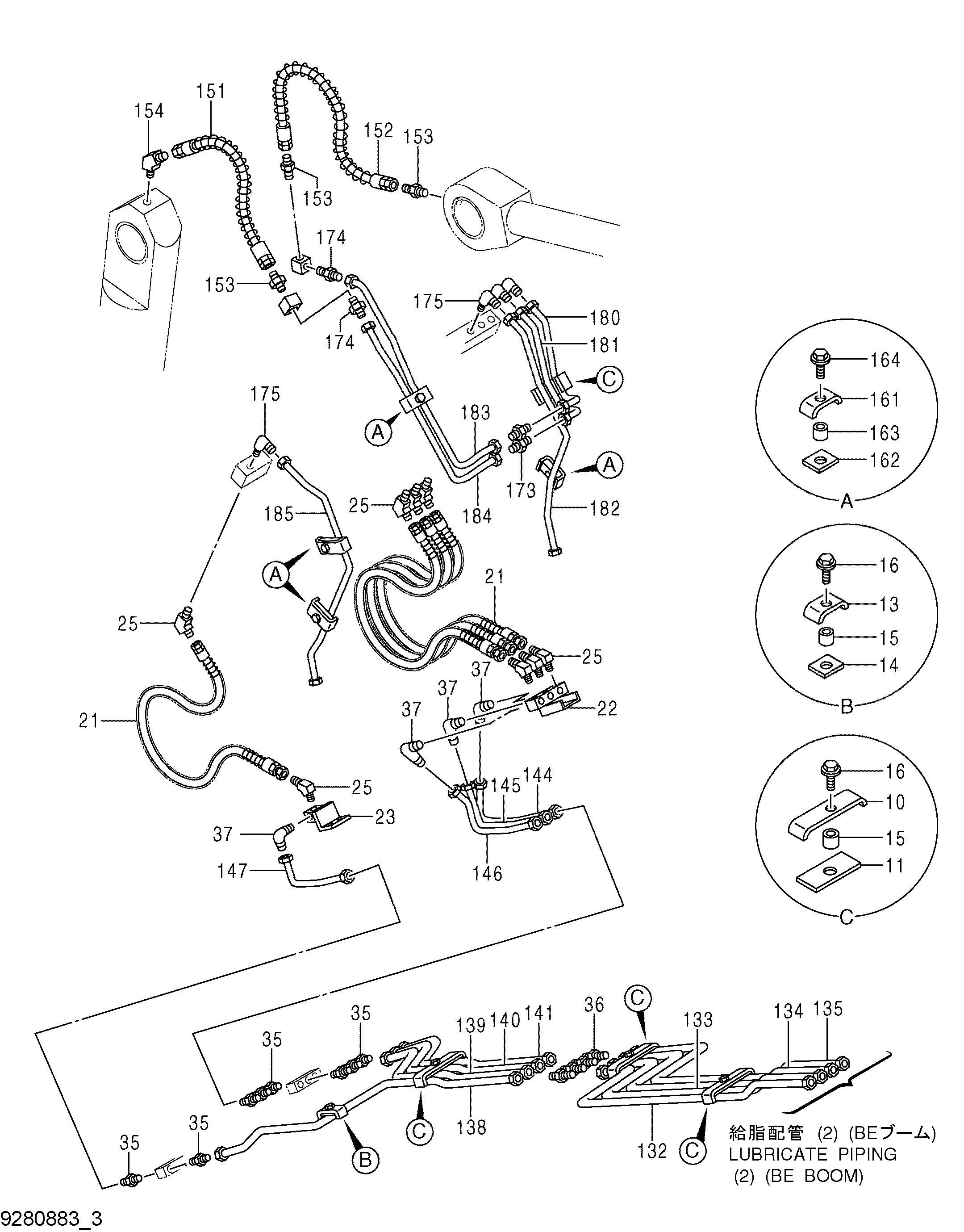

Заводская схема «Трубопроводы системы смазки (3)(BE стрела)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 4273720 | Хомут | 4 |
| 11 | 4273721 | Резиновая прокладка | 4 |
| 13 | 4269656 | Хомут | 1 |
| 14 | 4269657 | Резиновая прокладка | 1 |
| 15 | 4269658 | Проставка | 5 |
| 16 | J271030 | Болт с шайбой | 5 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 21 | 4297370 | Шланг | 4 |
| 22 | 8048693 | Блок | 1 |
| 23 | 8048694 | Блок | 1 |
| 25 | 94-1501 | Угловой штуцер | 8 |
| 35 | 4360981 | Штуцер трубки | 8 |
| 36 | 4099282 | Адаптер | 4 |
| 37 | 4097666 | Угловой штуцер | 4 |
| 132 | 4673942 | Трубка | 1 |
| 133 | 4673943 | Трубка | 1 |
| 134 | 4673944 | Трубка | 1 |
| 135 | 4673945 | Трубка | 1 |
| 138 | 4673946 | Трубка | 1 |
| 139 | 4673947 | Трубка | 1 |
| 140 | 4673948 | Трубка | 1 |
| 141 | 4673949 | Трубка | 1 |
| 144 | 4609734 | Трубка | 1 |
| 145 | 4609735 | Трубка | 1 |
| 146 | 4609736 | Трубка | 1 |
| 147 | 4609737 | Трубка | 1 |
| 151 | 4301863 | Шланг | 1 |
| 152 | 4439779 | Шланг | 1 |
| 153 | 94-1301 | Адаптер | 3 |
| 154 | 94-1501 | Угловой штуцер | 1 |
| 161 | 4269656 | Хомут | 4 |
| 162 | 4269657 | Резиновая прокладка | 4 |
| 163 | 4269658 | Проставка | 4 |
| 164 | J271030 | Болт с шайбой | 4 |
| 164A | J901030 | Болт | 1 |
| 164B | J222010 | Шайба | 1 |
| 173 | 4099282 | Адаптер | 2 |
| 174 | 4360981 | Штуцер трубки | 2 |
| 175 | 4097666 | Угловой штуцер | 4 |
| 180 | 4673995 | Трубка | 1 |
| 181 | 4673996 | Трубка | 1 |
| 182 | 3100353 | Трубка | 1 |
| 183 | 4673998 | Трубка | 1 |
| 184 | 4673997 | Трубка | 1 |
| 185 | 4610428 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
