Схуттер — HITACHI EX1200-6

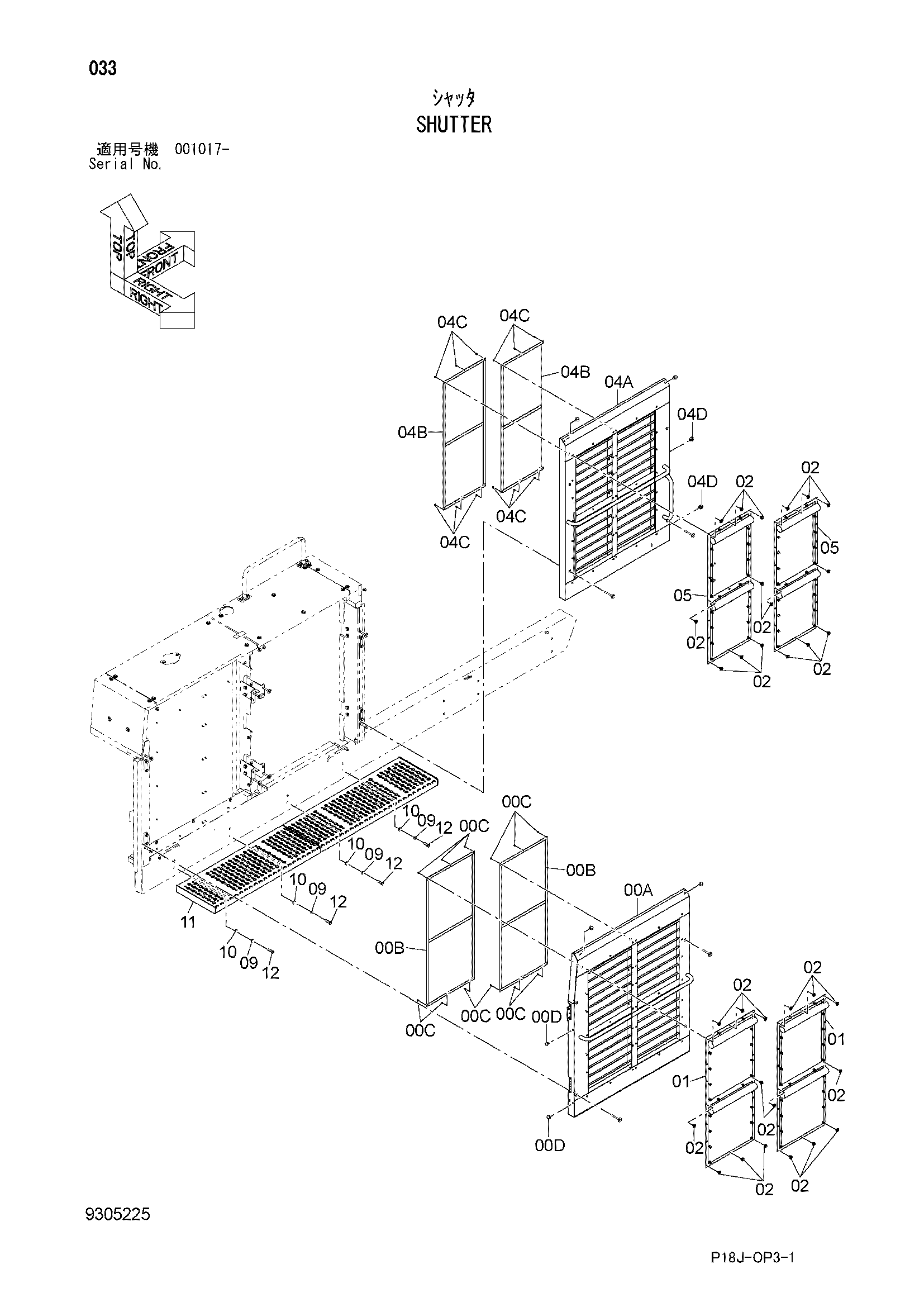

Заводская схема «Схуттер» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9305616 | Воздуховод | 1 |
| 00A | 5012595 | Воздуховод | 1 |
| 00B | 8109530 | Сетка | 2 |
| 00C | J260616 | Болт с шайбой | 24 |
| 00CA | J900616 | Болт | 1 |
| 00CB | A590106 | Плоская шайба | 1 |
| 00D | 4294508 | Ограничитель | 2 |
| 01 | 4703684 | Схуттер | 2 |
| 02 | J281025 | Болт с шайбой | 68 |
| 02A | J901025 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 04 | 9305617 | Воздуховод | 1 |
| 04A | 5012596 | Воздуховод | 1 |
| 04B | 8107886 | Сетка | 2 |
| 04C | J260616 | Болт с шайбой | 24 |
| 04CA | J900616 | Болт | 1 |
| 04CB | A590106 | Плоская шайба | 1 |
| 04D | 4294508 | Ограничитель | 2 |
| 05 | 4703691 | Схуттер | 2 |
| 09 | A590916 | Пружинная шайба | 6 |
| 09 | A590916 | Пружинная шайба | 8 |
| 10 | 4114405 | Шайба | 6 |
| 10 | 4114405 | Шайба | 8 |
| 11 | 5010092 | Ступень | 1 |
| 11 | 5012788 | Ступень | 1 |
| 12 | J921640 | Болт | 6 |
| 12 | J921655 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
