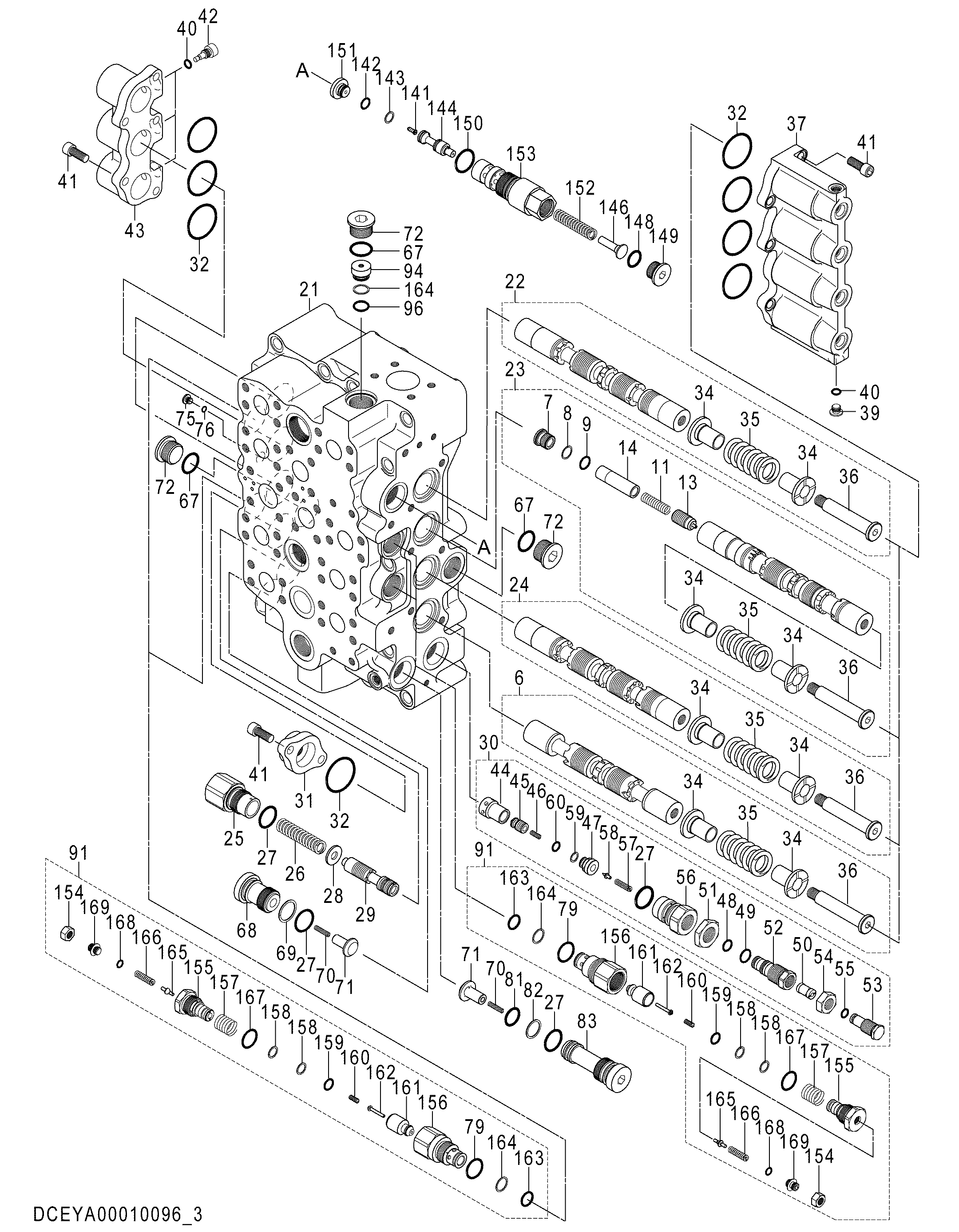

Гидрораспределитель (3/4) — HITACHI EX1200-6

Заводская схема «Гидрораспределитель (3/4)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	YA00010096	Гидрораспределитель (3/4)	1
6	0979205	・Плунжер	1
7	0979208	・Колпачок	1
8	0979207	・Кольцо бакк-уп	1
9	4506418	・Уплотнительное кольцо	1
11	0810706	・Пружина	1
13	0810707	・Обратный	1
14	1194001	・Проставка	1
22	1194002	・Плунжер	1
23	1194003	・Плунжер	1
24	1194004	・Плунжер	1
25	0979214	・Колпачок	1
26	0810405	・Пружина	1
27	4088425	・Уплотнительное кольцо	4
28	0622816	・Проставка	1
29	1194005	・Золотник	1
30	4702777	・Предохранительный клапан	1
31	0622803	・Крышка	1
32	4486597	・Уплотнительное кольцо	8
34	1194205	・Направляющая	8
35	0622807	・Пружина	4
36	0622808	・Колпачок	4
37	0979216	・Крышка	1
39	0622810	・Колпачок	1
40	957366	・Уплотнительное кольцо	4
41	M341230	・Болт разъём	13
42	1194206	・Пробка	3
43	0979219	・Крышка	1
44	0809715	・Втулка	1
45	0809714	・Поппет	1
46	0809713	・Пружина	1
47	0809712	・Сиденье	1
48	0809711	・Уплотнительное кольцо	1
49	0818008	・Уплотнительное кольцо	1
50	0809710	・Поршень	1
51	0809709	・Гайка	1
52	0809708	・Втулка	1
53	0809716	・Винт	1
54	0809717	・Гайка	1
55	XB00000203	・Уплотнительное кольцо	1
56	0809718	・Колпачок	1
57	0135206	・Пружина	1
58	0809719	・Поппет	1
59	4040813	・Кольцо бакк-уп	1
60	0809720	・Уплотнительное кольцо	1
67	0624703	・Уплотнительное кольцо	3
68	0622825	・Колпачок	1
69	0223104	・Кольцо бакк-уп	1
70	0622827	・Пружина	2
71	0622829	・Обратный	2
72	0624702	・Колпачок	3
75	0838001	・Колпачок	1
76	0838002	・Уплотнительное кольцо	1
79	0818007	・Уплотнительное кольцо	4
81	966689	・Уплотнительное кольцо	1
82	4113187	・Кольцо бакк-уп	1
83	0979222	・Колпачок	1
91	4469380	・Предохранительный клапан	4
94	0646203	・Пробка	1
96	4506420	・Уплотнительное кольцо	1
141	0622835	・Поршень	1
142	4506415	・Уплотнительное кольцо	1
143	4040814	・Кольцо бакк-уп	1
144	0979259	・Золотник	1
146	0622831	・Направляющая	1
148	4138931	・Уплотнительное кольцо	1
149	0453932	・Колпачок	1
150	0810603	・Уплотнительное кольцо	1
151	0979262	・Втулка	1
152	0979263	・Пружина	1
153	0979264	・Втулка	1
154	0809721	・Гайка	4
155	0809722	・Сиденье	4
156	0809723	・Втулка	4
157	0809724	・Пружина	4
158	0809725	・Кольцо бакк-уп	8
159	0809726	・Уплотнительное кольцо	4
160	0809727	・Пружина	4
161	0809728	・Епоппет	4
162	0809729	・Поршень	4
163	0818011	・Уплотнительное кольцо	4
164	4027959	・Кольцо бакк-уп	5
165	0809733	・Поппет	4
166	0809732	・Пружина	4
167	0809731	・Уплотнительное кольцо	4
168	0818012	・Уплотнительное кольцо	4
169	0809730	・Винт	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
