Ларге-сизед воздушный фильтр — HITACHI EX1200-6

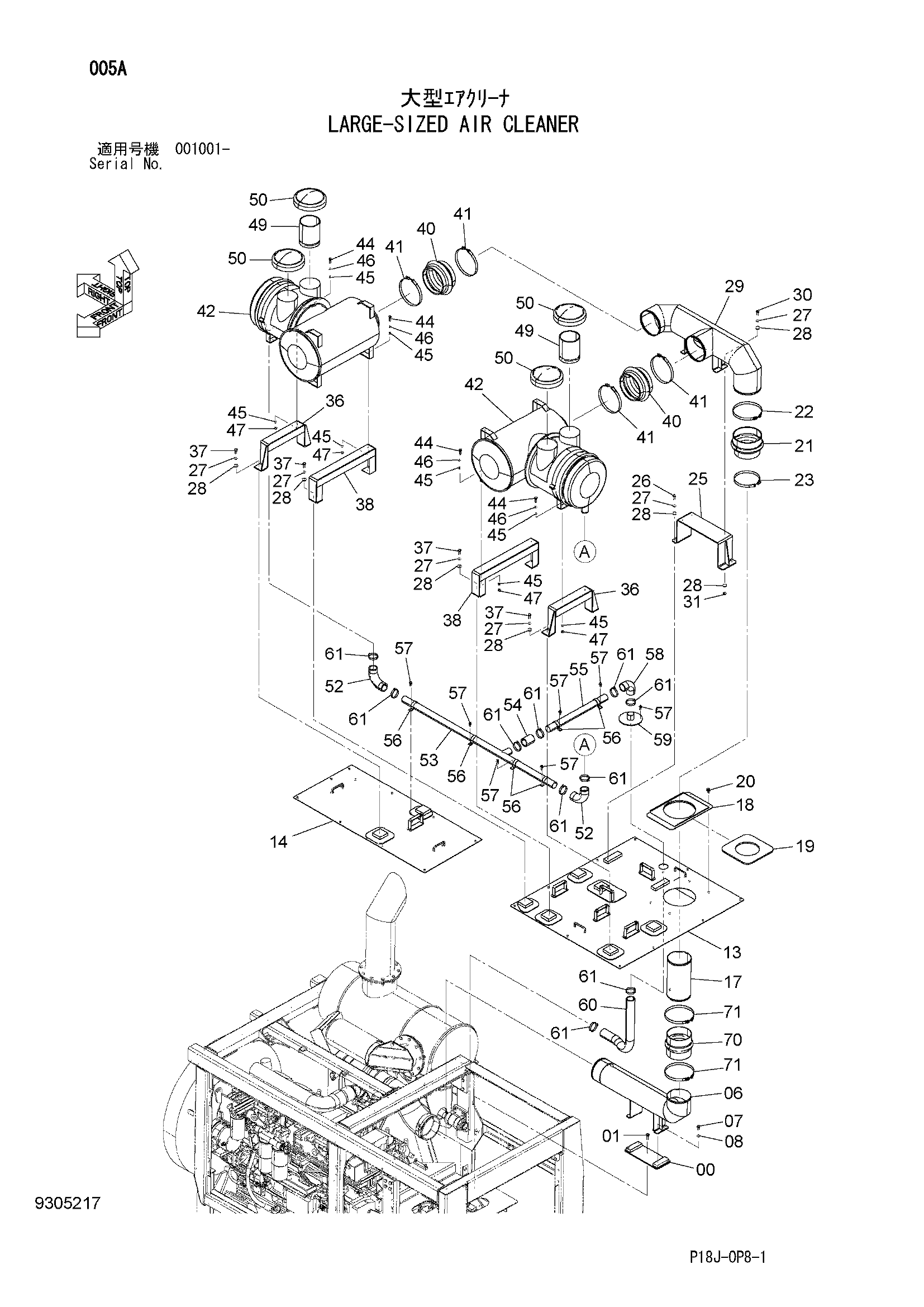

Заводская схема «Ларге-сизед воздушный фильтр» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9759291	Кронштейн	1
01	J271240	Болт с шайбой	3
01A	J901240	Болт	1
01B	J222012	Шайба	1
06	8089053	Трубка воздушный	1
07	J901225	Болт	4
08	A590912	Пружинная шайба	4
13	6027459	Крышка двигатель	1
14	6027460	Крышка двигатель	1
17	4479046	Трубка воздушный	1
18	8089191	Крышка	1
19	4479109	Резиновая прокладка	1
20	J281030	Болт с шайбой	4
20A	J901030	Болт	1
20B	4486055	Шайба	1
21	4348917	Резиновый шланг	1
22	4285357	Хомут шланга	1
23	4287489	Хомут шланга	1
25	9759356	Кронштейн	1
26	J901230	Болт	4
27	A590912	Пружинная шайба	16
28	449490	Плоская шайба	20
29	8118585	Трубка воздушный	1
30	J901235	Болт	4
31	J950012	Гайка	4
36	9771316	Кронштейн	2
37	J901230	Болт	8
38	9759253	Кронштейн	2
40	4348920	Резиновый шланг	2
41	4285357	Хомут шланга	4
42	4386105	Фильтр воздушный	2
44	J901035	Болт	8
45	A590110	Плоская шайба	16
46	A590910	Пружинная шайба	8
47	J950010	Гайка	8
49	4276498	Удлинитель	2
50	4085785	Колпачок	4
52	4619811	Шланг	2
53	8118584	Трубка	1
54	4605006	Шланг	1
55	4619810	Трубка	1
56	4379047	Хомут	6
57	J271025	Болт с шайбой	16
57A	J901025	Болт	1
57B	J222010	Шайба	1
58	4377259	Угловой штуцер	1
59	8096013	Трубка	1
60	3116818	Шланг	1
61	4504199	Хомут шланга	10
70	4106891	Резиновый шланг	1
71	4287489	Хомут шланга	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
