Механизм натяжения — HITACHI EX1200-6

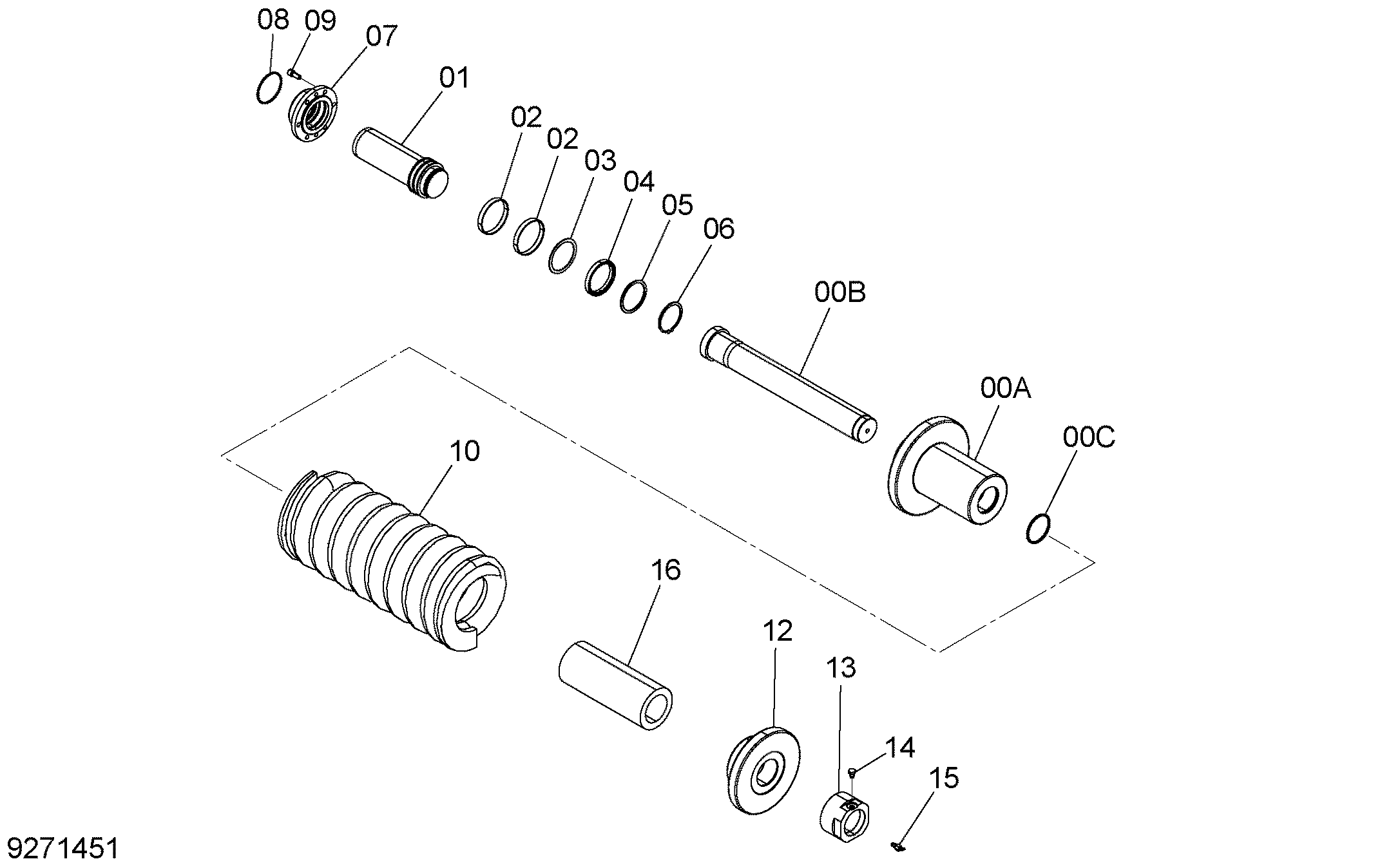

Заводская схема «Механизм натяжения» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9271451 | Механизм натяжения в сборе | 2 | |
| 00 | 9271452 | Гидроцилиндр | 1 |
| 00A | 2054017 | Гидроцилиндр | 1 |
| 00B | 2054018 | Шток | 1 |
| 00C | 4046608 | Уплотнительное кольцо | 1 |
| 01 | 3109371 | Шток поршня | 1 |
| 02 | 4239905 | Веаринг | 2 |
| 03 | 4239904 | Кольцо букк-уп | 1 |
| 04 | 4239903 | U-образная манжета | 1 |
| 05 | 4239906 | Пластина | 1 |
| 06 | 991355 | Стопорное кольцо | 1 |
| 07 | 3109372 | Направляющая | 1 |
| 08 | 4129441 | Уплотнительное кольцо | 1 |
| 09 | M341640 | Болт с внутренним шестигранником | 6 |
| 10 | 3109390 | Пружина | 1 |
| 12 | 3109373 | Кронштейн | 1 |
| 13 | 4379241 | Гайка | 1 |
| 14 | 4239908 | Болт | 1 |
| 15 | 4255055 | Клапан | 1 |
| 16 | 4675810 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
