Высокая кабина детали (1400mm) (3) — HITACHI EX1200-6

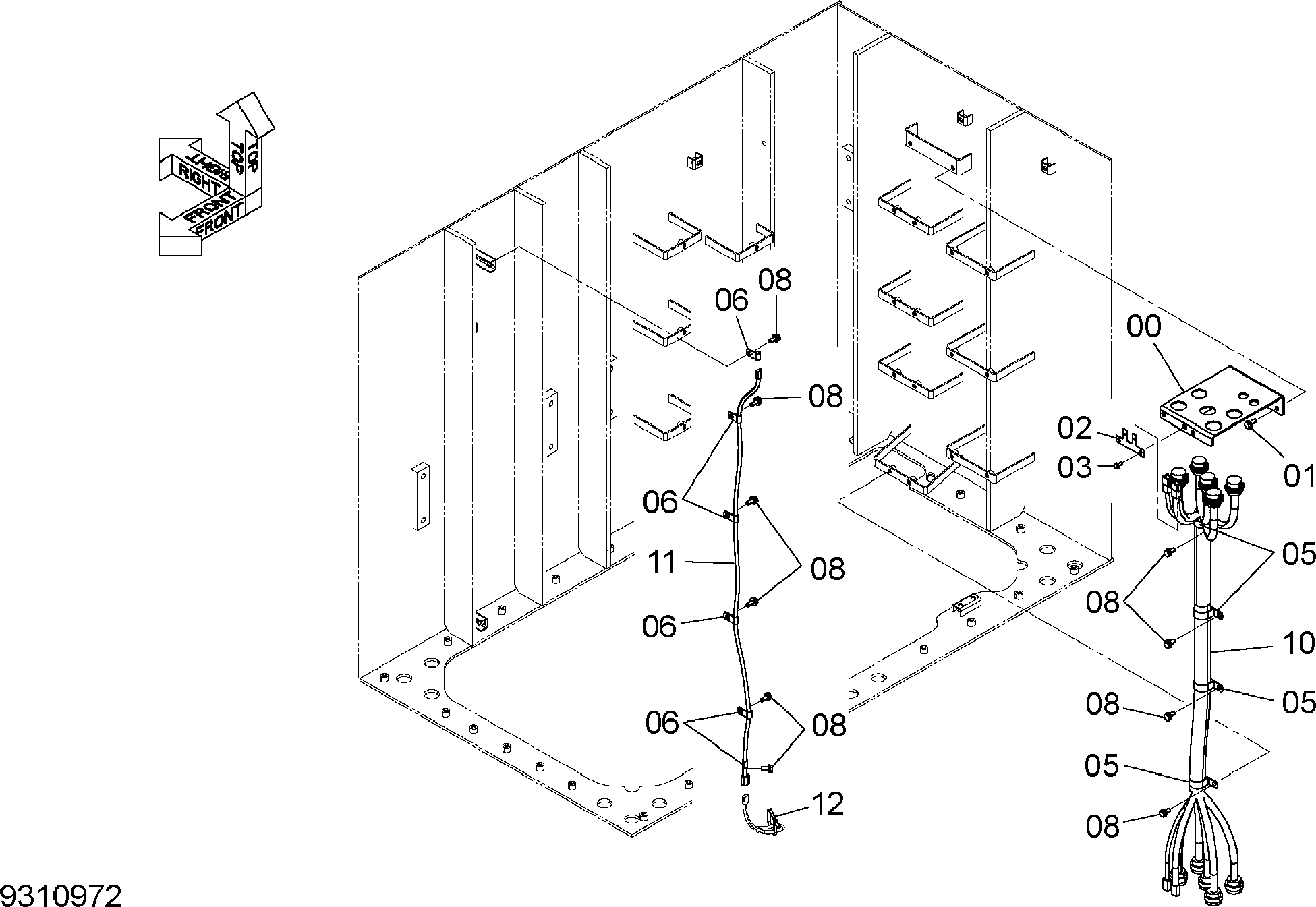

Заводская схема «Высокая кабина детали (1400mm) (3)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9310972 | Електр/детали(1400) | 1 | |
| 00 | 8112024 | Кронштейн | 1 |
| 01 | J271030 | Болт с шайбой | 2 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4671570 | Кронштейн | 1 |
| 03 | J260820 | Болт с шайбой | 2 |
| 03A | J900820 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 05 | 4193848 | Зажим | 4 |
| 06 | 4190261 | Зажим | 6 |
| 08 | J271025 | Болт с шайбой | 10 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 0007456 | Жгут проводов | 1 |
| 11 | 4710171 | Жгут проводов | 1 |
| 12 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
