Двигатель — HITACHI EX1200-6

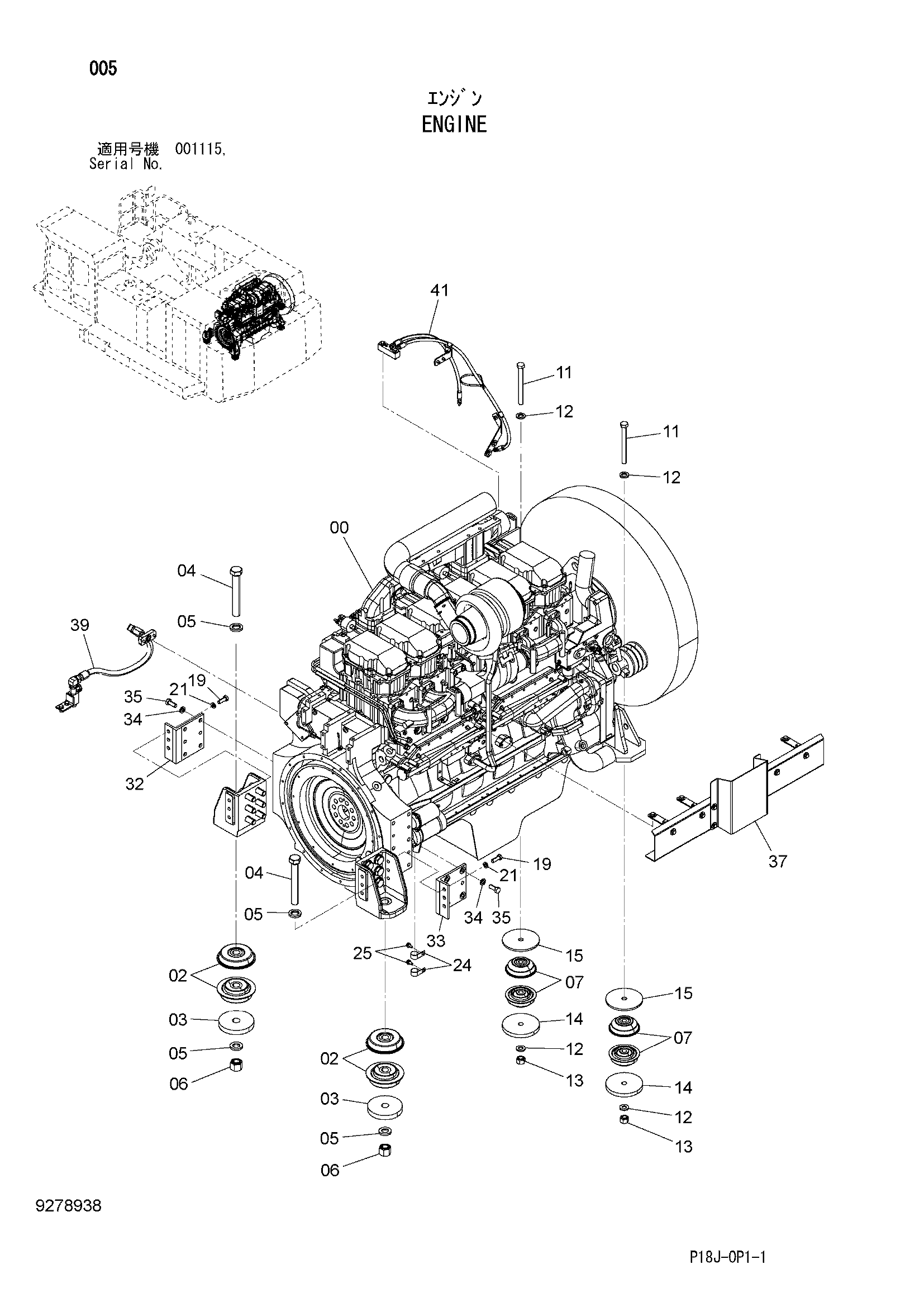

Заводская схема «Двигатель» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4350380 | Амортизатор | 4 |
| 03 | 4280782 | Пластина | 2 |
| 04 | J833320 | Болт | 2 |
| 05 | 4083438 | Шайба | 4 |
| 06 | M663033 | U-образная гайка | 2 |
| 07 | 4608150 | Амортизатор | 4 |
| 11 | J932217 | Болт | 2 |
| 12 | 4089822 | Шайба | 4 |
| 13 | M662022 | U-образная гайка | 2 |
| 14 | 4608473 | Пластина | 2 |
| 15 | 4608476 | Пластина | 2 |
| 19 | J921645 | Болт | 6 |
| 21 | A590916 | Пружинная шайба | 6 |
| 24 | 4190264 | Зажим | 2 |
| 25 | J271025 | Болт с шайбой | 2 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 32 | 4635307 | Кронштейн | 1 |
| 33 | 4633416 | Кронштейн | 1 |
| 34 | J257218 | Пружинная шайба | 8 |
| 35 | J921845 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
