Трансмиссия (насос) — HITACHI EX1200-6

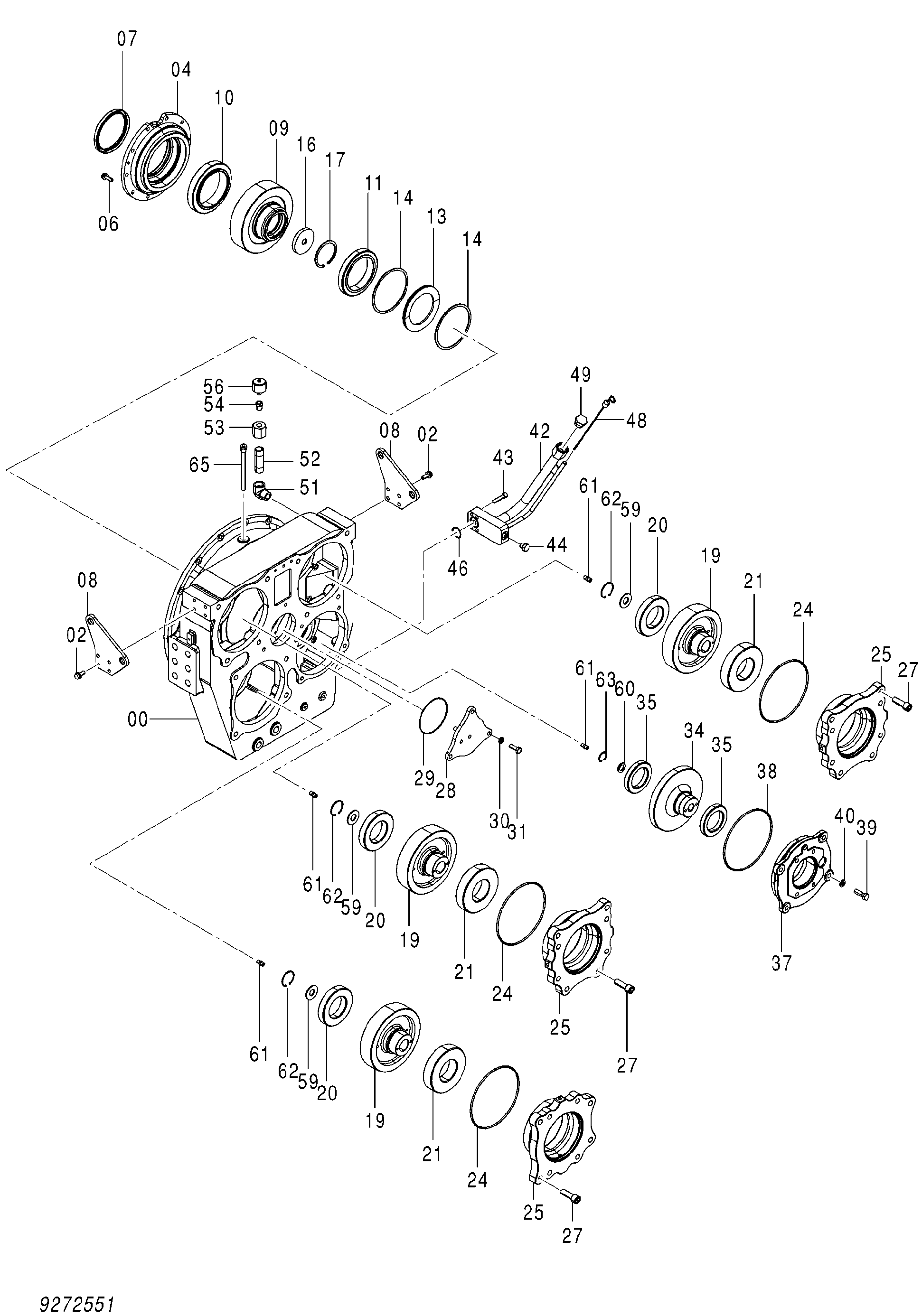

Заводская схема «Трансмиссия (насос)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9272551 замена: 9309280 | Трансмиссия (насос) | 1 | |
| (9309280) | Трансмиссия (насос) | 1 | |
| 00 | 0005707 | Корпус трансмиссия | 1 |
| 02 | J271235 | Болт с шайбой | 8 |
| 02A | J901235 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 04 | 2054000 | Картридж | 1 |
| 06 | J271240 | Болт с шайбой | 10 |
| 06A | J901240 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | 4457838 | Масляное уплотнение | 1 |
| 08 | 4456331 | Кронштейн | 2 |
| 09 | 2054005 | Шестерня | 1 |
| 10 | 4297166 | Брг.рол. | 1 |
| 11 | 4297164 | Брг.рол. | 1 |
| 13 | 4297265 | Тарельчатая пружина | 1 |
| 14 | 4437686 | Проставка | 2 |
| 16 | 4437472 | Ограничитель | 1 |
| 17 | 991729 | Стопорное кольцо | 1 |
| 19 | 2054008 | Шестерня | 3 |
| 20 | 4095191 | Шариковый подшипник | 3 |
| 21 | 4438086 | Шариковый подшипник | 3 |
| 24 | 4239720 | Уплотнительное кольцо | 3 |
| 25 | 2055843 | Картридж | 3 |
| 27 | M342065 | Болт с внутренним шестигранником | 12 |
| 28 | 8080246 | Крышка | 1 |
| 29 | 4441877 | Уплотнительное кольцо | 1 |
| 30 | A590914 | Пружинная шайба | 3 |
| 31 | J901440 | Болт | 3 |
| 34 | 2054007 | Шестерня | 1 |
| 35 | 4438087 | Шариковый подшипник | 2 |
| 37 | 2054001 | Картридж | 1 |
| 38 | 4205316 | Уплотнительное кольцо | 1 |
| 39 | J901650 | Болт | 4 |
| 40 | A590916 | Пружинная шайба | 4 |
| 42 | 8108767 замена: 8124854 | Трубка | 1 |
| 42 | 8124854 | Трубка | 1 |
| 43 | M341260 | Болт с внутренним шестигранником | 4 |
| 44 | A885004 | Пробка | 1 |
| 44A | 4506418 | Уплотнительное кольцо | 1 |
| 46 | A811040 | Уплотнительное кольцо | 1 |
| 48 | 4651440 | Указатель уровня | 1 |
| 49 | 4113926 | Пробка | 1 |
| 49A | 4506429 | Уплотнительное кольцо | 1 |
| 51 | 94-0634 | Угловой штуцер | 1 |
| 52 | 4239821 | Трубка | 1 |
| 53 | 94-0691 | Переходник S | 1 |
| 54 | 94-1602 | Переходник | 1 |
| 56 | 4351039 | Сапун | 1 |
| 56A | 4211473 | Элемент | 1 |
| 56B | J900610 | Болт | 1 |
| 56C | A590906 | Пружинная шайба | 1 |
| 56D | A590106 | Плоская шайба | 1 |
| 59 | 4437470 | Проставка | 3 |
| 60 | 4437471 | Проставка | 1 |
| 61 | 4437687 | Форсунка | 4 |
| 62 | 4022588 | Стопорное кольцо | 3 |
| 63 | 991859 | Стопорное кольцо | 1 |
| 65 | 9767478 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
