Кондиционер (3) — HITACHI EX1200-6

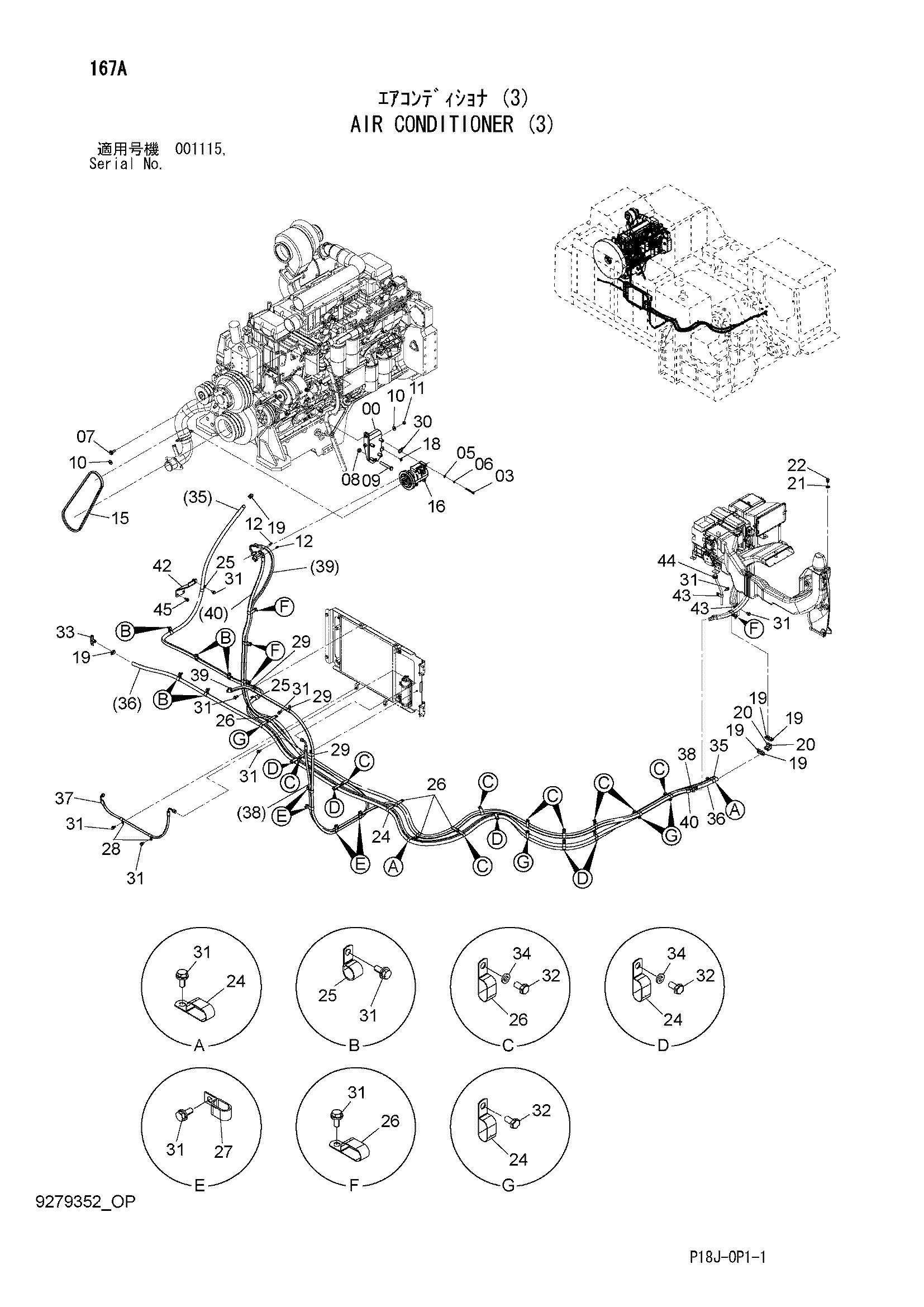

Заводская схема «Кондиционер (3)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8100337	Кронштейн	1
01	4351827	GAS	2
02	4454005	GAS	2
03	J780880	Болт с внутренним шестигранником	4
05	A590108	Плоская шайба	4
06	A590908	Пружинная шайба	4
07	J281245	Болт с шайбой	1
07A	J901245	Болт	1
07B	4249324	Шайба	1
08	J950016	Гайка	1
09	M261611	Болт	1
10	449490	Плоская шайба	2
11	J950012	Гайка	1
12	J260630	Болт с шайбой	2
12A	J900630	Болт	1
12B	A590106	Плоская шайба	1
15	4632986	Ремень V	1
16	4436025	Компрессор	1
17	4422696	Масляный	1
18	4351773	Зажим	1
19	4514699	Хомут шланга	6
20	4376262	Соединение трубка	2
21	4405194	Проставка	1
22	4405814	Датчик	1
24	4192034	Зажим	13
25	4190263	Зажим	7
26	4190266	Зажим	16
27	4190282	Зажим	5
28	4190253	Зажим	2
29	4190274	Зажим	3
30	4055312	Ленточный зажим	1
31	J271025	Болт с шайбой	23
31A	J901025	Болт	1
31B	J222010	Шайба	1
32	J901020	Болт	18
33	4245743	Кран	1
34	A590910	Пружинная шайба	18
35	4671655	Водяной шланг	1
36	4272004	Водяной шланг	1
37	4633198	Шланг радиатора	1
38	4671662	Шланг радиатора	1
39	4671663	Шланг радиатора	1
40	4671664	Шланг радиатора	1
42	9769145	Кронштейн	1
43	4190273	Зажим	2
44	4208985	Резиновая втулка	1
45	J271225	Болт с шайбой	2
45A	J901225	Болт	1
45B	J222012	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
