Дискхарге освещение — HITACHI EX1200-6

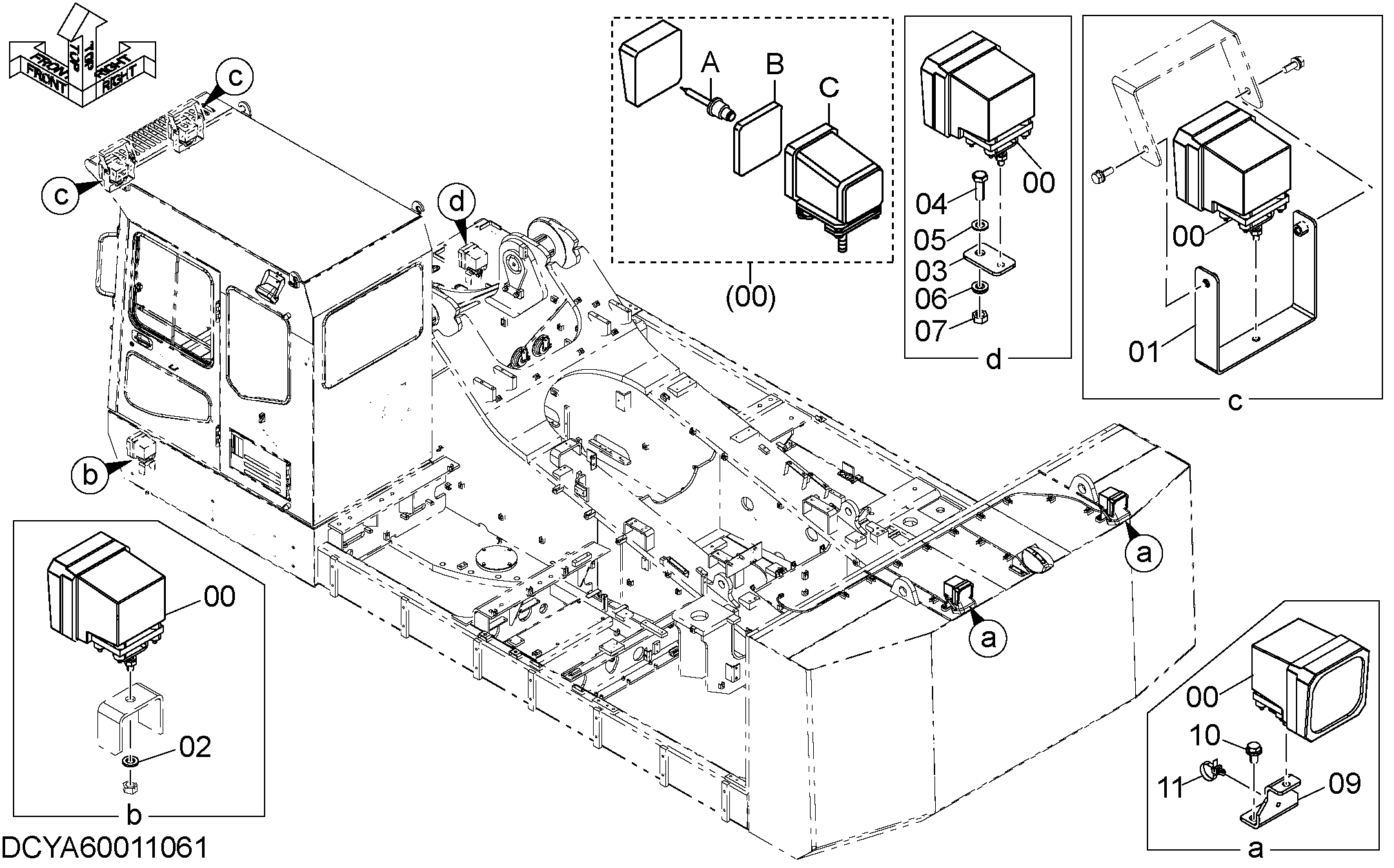

Заводская схема «Дискхарге освещение» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4696127 | Фонарь воркинг | 6 |
| 00A | YA00000431 | Лампа | 1 |
| 00B | YA00000432 | Контроллер | 1 |
| 01 | YA40009809 | Кронштейн | 2 |
| 02 | J222012 | Шайба | 1 |
| 03 | YA00014945 | Пластина | 1 |
| 04 | J901440 | Болт | 1 |
| 05 | A590114 | Плоская шайба | 2 |
| 06 | A590914 | Пружинная шайба | 1 |
| 07 | J950014 | Гайка | 1 |
| 09 | YA00015704 | Кронштейн | 2 |
| 10 | J271225 | Болт с шайбой | 4 |
| 10A | J901225 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | 4259220 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
