Рама в сборе (грейфер ковш 4.0m3, 6.0m3) — HITACHI EX1200-6

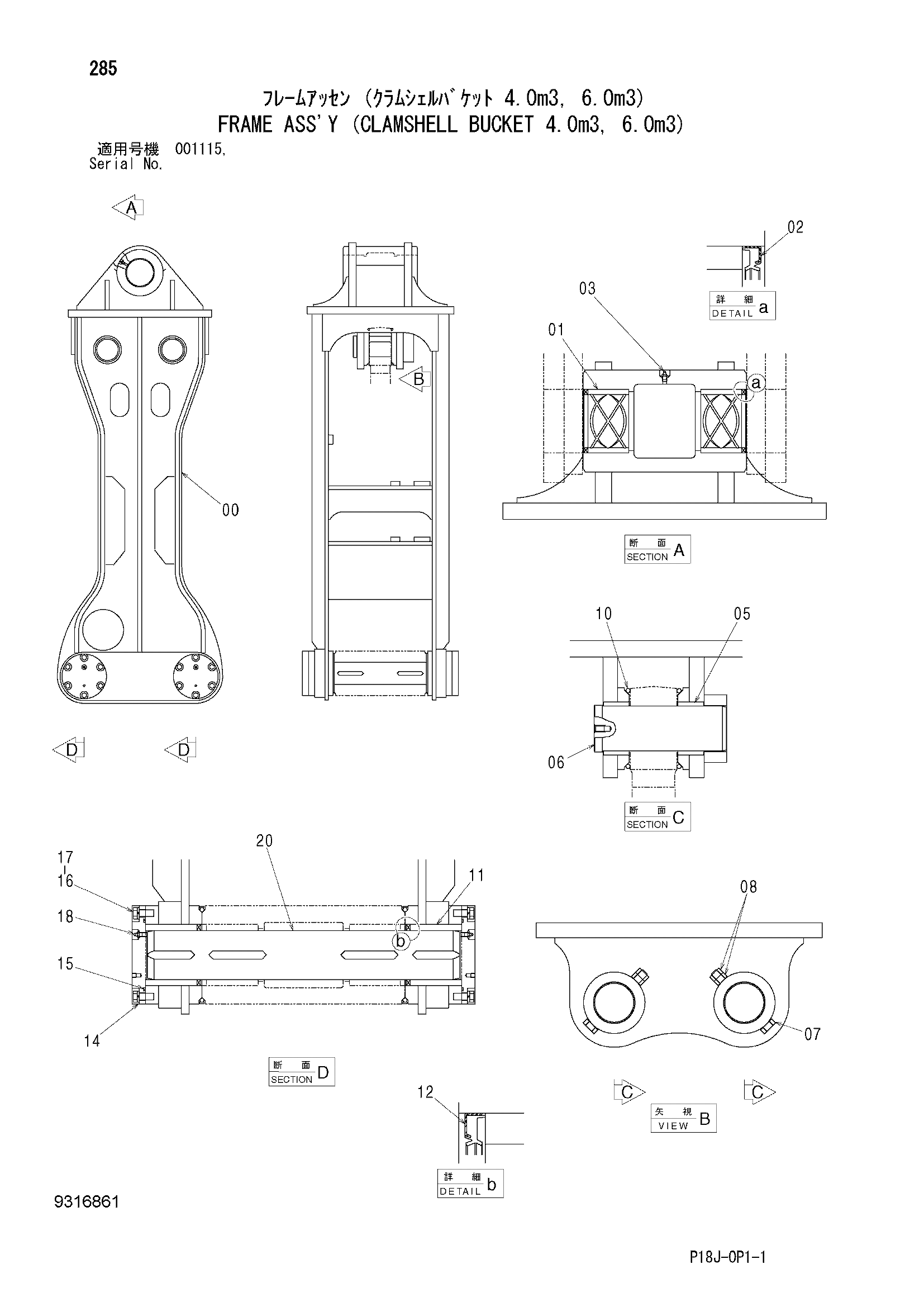

Заводская схема «Рама в сборе (грейфер ковш 4.0m3, 6.0m3)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9316861 | Рама в сборе | 1 | |
| 00 | 5013146 | Рама | 1 |
| 01 | 4258801 | Втулка | 2 |
| 02 | 4251207 | Пылезащитное уплотнение | 2 |
| 03 | J75481 | Пресс-маслёнка | 1 |
| 05 | 4645169 | Втулка | 4 |
| 06 | 3106622 | Палец | 2 |
| 07 | 4276312 | Болт | 2 |
| 08 | J951020 | Гайка | 4 |
| 10 | 4100180 | Уплотнительное кольцо | 4 |
| 11 | 3106624 | Втулка | 4 |
| 12 | 4324194 | Пылезащитное уплотнение | 4 |
| 14 | 3100720 | Крышка | 4 |
| 15 | A811160 | Уплотнительное кольцо | 4 |
| 16 | J931640 | Болт | 24 |
| 17 | A590916 | Пружинная шайба | 24 |
| 18 | J75481 | Пресс-маслёнка | 4 |
| 20 | 4668357 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
