Основные гидролинии (5) — HITACHI EX1200-6

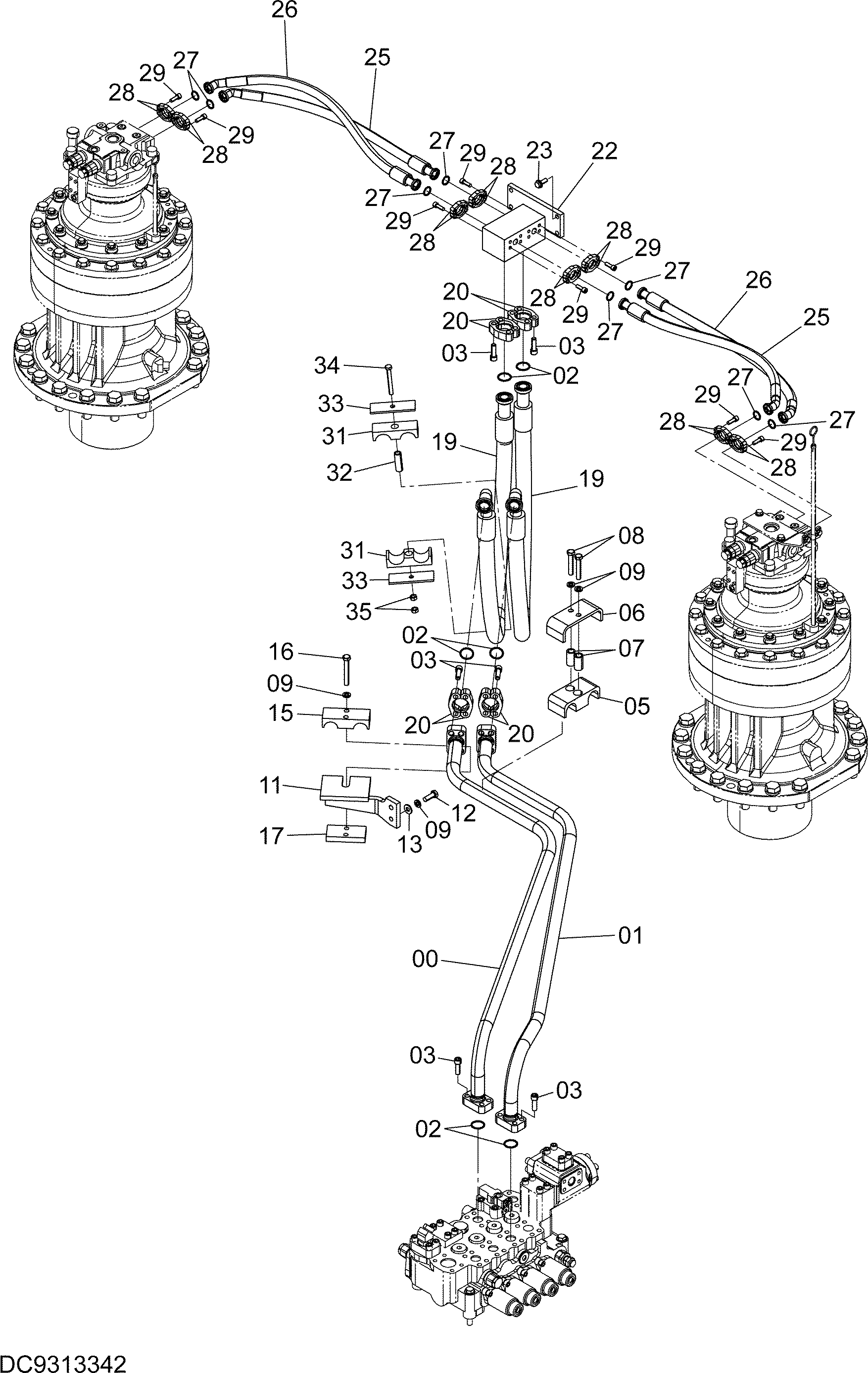

Заводская схема «Основные гидролинии (5)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109414 | Трубка | 1 |
| 01 | 8109413 | Трубка | 1 |
| 02 | 4508805 | Уплотнительное кольцо | 6 |
| 03 | M341445 | Болт с внутренним шестигранником | 24 |
| 05 | 4625971 | Хомут | 1 |
| 06 | 4625974 | Хомут трубки | 1 |
| 07 | 4625948 | Проставка | 2 |
| 08 | J901480 | Болт | 2 |
| 09 | A590914 | Пружинная шайба | 6 |
| 11 | 8098065 | Кронштейн | 1 |
| 12 | J901440 | Болт | 2 |
| 13 | J217084 | Шайба | 2 |
| 15 | 4625926 | Хомут трубки | 1 |
| 16 | J901400 | Болт | 2 |
| 17 | 4625923 | Седло винта | 1 |
| 19 | 4446320 | Шланг | 2 |
| 20 | 4089703 | Разъёмный фланец | 8 |
| 22 | 8109286 | Блок | 1 |
| 23 | J271235 | Болт с шайбой | 4 |
| 23A | J901235 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 25 | 4671800 | Шланг | 2 |
| 26 | 4671801 | Шланг | 2 |
| 27 | 971489 | Уплотнительное кольцо | 8 |
| 28 | 986910 | Разъёмный фланец | 16 |
| 29 | M341030 | Болт с внутренним шестигранником | 32 |
| 31 | 4215878 | Хомут шланга | 2 |
| 32 | 4215879 | Проставка | 1 |
| 33 | 4215880 | Пластина | 2 |
| 34 | J901200 | Болт | 1 |
| 35 | J950012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
