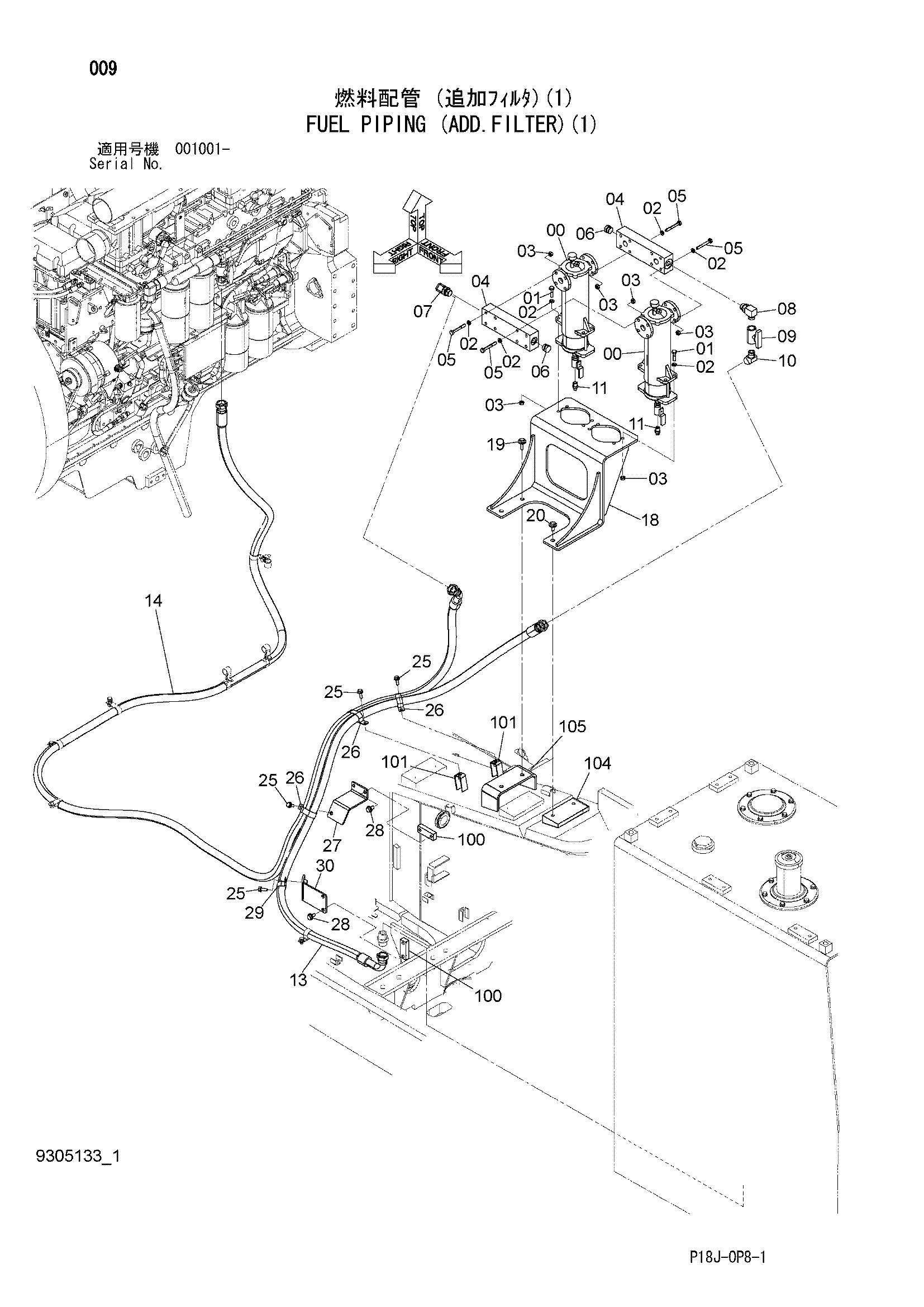

Топливные трубопроводы (адд.филтер)(1) — HITACHI EX1200-6
Заводская схема «Топливные трубопроводы (адд.филтер)(1)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4380402 | Сепаратор | 2 |
| 01 | J901040 | Болт | 8 |
| 02 | A590910 | Пружинная шайба | 24 |
| 03 | J950010 | Гайка | 24 |
| 04 | 3057786 | Коллектор | 2 |
| 05 | J901075 | Болт | 16 |
| 06 | 4174547 | Пробка | 2 |
| 06A | R26906R | Уплотнительное кольцо | 1 |
| 07 | 4037923 | Угловой штуцер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4061078 | Угловой штуцер | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4203434 | Шаровой клапан | 1 |
| 10 | 4437264 | Угловой штуцер | 1 |
| 11 | 4215650 | Адаптер | 2 |
| 13 | 4703070 | Шланг | 1 |
| 14 | 4691258 | Шланг | 1 |
| 18 | 7057220 | Кронштейн | 1 |
| 19 | J281240 | Болт с шайбой | 2 |
| 19A | J901240 | Болт | 1 |
| 19B | 4249324 | Шайба | 1 |
| 20 | J281230 | Болт с шайбой | 2 |
| 20A | J901230 | Болт | 1 |
| 20B | 4249324 | Шайба | 1 |
| 25 | J271030 | Болт с шайбой | 4 |
| 25A | J901030 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 4470169 | Зажим | 3 |
| 27 | 8118493 | Кронштейн | 1 |
| 28 | J271225 | Болт с шайбой | 4 |
| 28A | J901225 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 29 | 4190264 | Зажим | 1 |
| 30 | 8118494 | Кронштейн | 1 |
| 100 | 4371855 | Седло винта | 2 |
| 101 | 9763393 | Седло винта | 2 |
| 104 | 4457269 | Седло винта | 1 |
| 105 | 9771260 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
