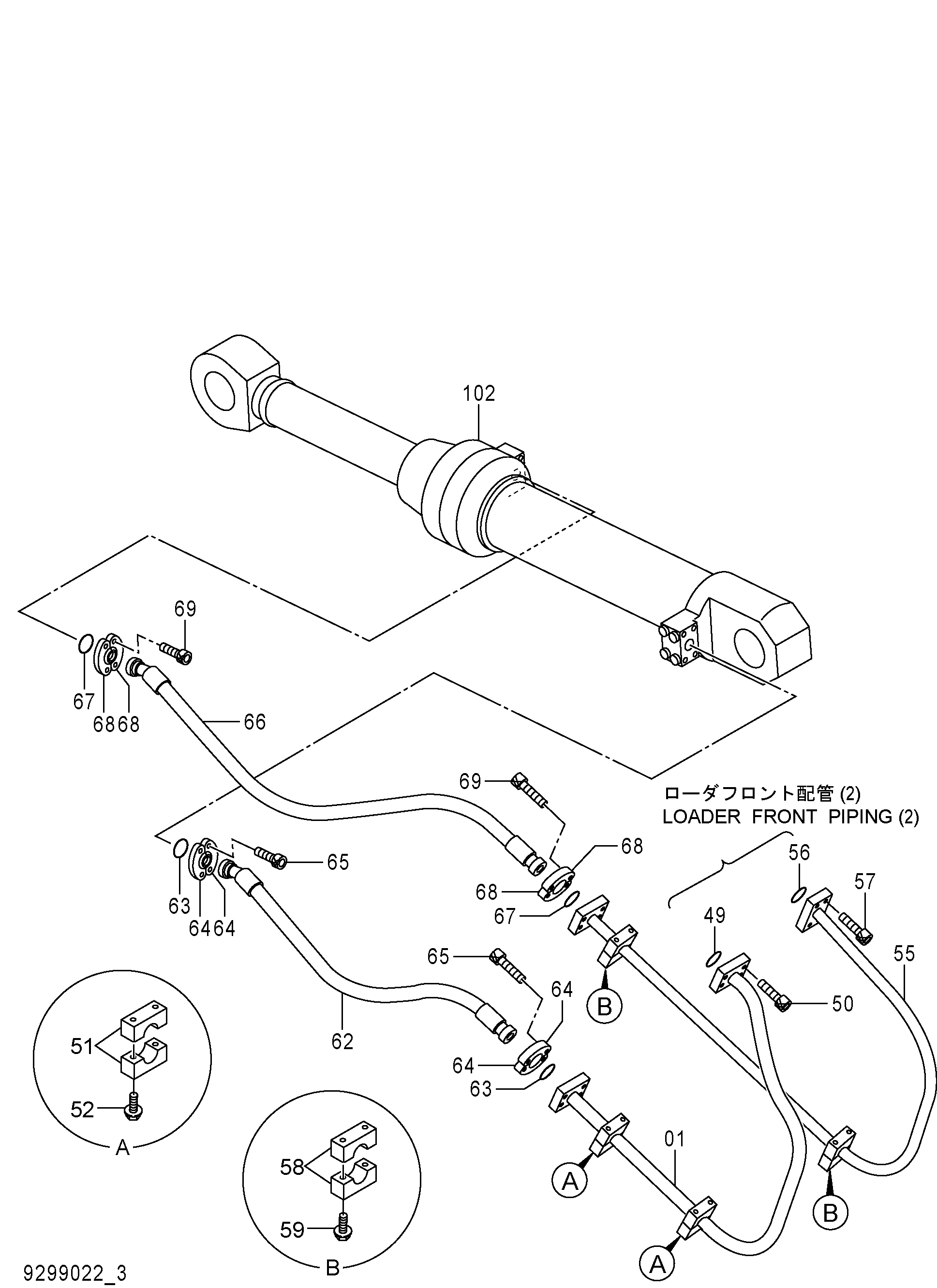

Погрузчик гидролинии рабочего оборудования (3) — HITACHI EX1200-6
Заводская схема «Погрузчик гидролинии рабочего оборудования (3)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8117081 | Трубка | 1 |
| 49 | 4508805 | Уплотнительное кольцо | 1 |
| 50 | M341445 | Болт с внутренним шестигранником | 4 |
| 51 | 4439523 | Хомут трубки | 4 |
| 52 | J271290 | Болт с шайбой | 4 |
| 52A | J901290 | Болт | 1 |
| 52B | J222012 | Шайба | 1 |
| 55 | 8117080 | Трубка | 1 |
| 56 | 966993 | Уплотнительное кольцо | 1 |
| 57 | M341240 | Болт с внутренним шестигранником | 4 |
| 58 | 4334363 | Хомут трубки | 4 |
| 59 | J271285 | Болт с шайбой | 4 |
| 59A | J901285 | Болт | 1 |
| 59B | J222012 | Шайба | 1 |
| 62 | 4454704 | Шланг | 1 |
| 63 | 4508805 | Уплотнительное кольцо | 2 |
| 64 | 4089703 | Разъёмный фланец | 4 |
| 65 | M341445 | Болт с внутренним шестигранником | 8 |
| 66 | 4454700 | Шланг | 1 |
| 67 | 966993 | Уплотнительное кольцо | 2 |
| 68 | 962453 | Разъёмный фланец | 4 |
| 69 | M341030 | Болт с внутренним шестигранником | 8 |
| 102 | 4453180 замена: 4463448 | Гидроцилиндр. уровень | 1 |
| 102 | 4463448 | Гидроцилиндр. уровень | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
