Пилотные гидролинии (7-1) — HITACHI EX1200-6

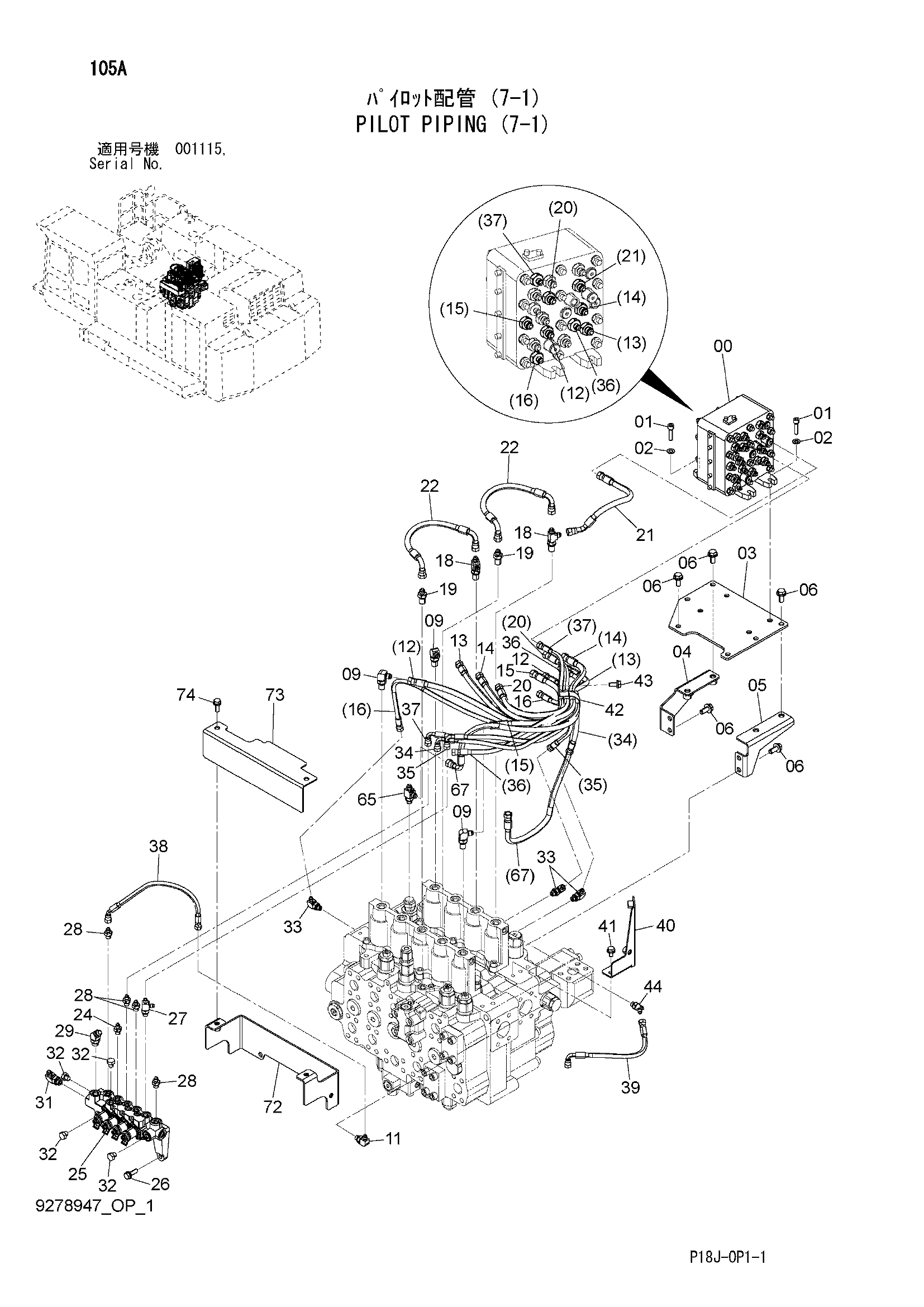

Заводская схема «Пилотные гидролинии (7-1)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4634207 | Челночный клапан | 1 |
| 01 | J781040 | Болт с внутренним шестигранником | 4 |
| 02 | A590110 | Плоская шайба | 4 |
| 03 | 8103066 | Пластина | 1 |
| 04 | 8103064 | Кронштейн | 1 |
| 05 | 8103065 | Кронштейн | 1 |
| 06 | J271230 | Болт с шайбой | 10 |
| 06A | J901230 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 09 | 4208913 | Угловой штуцер | 3 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852322 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4634373 | Шланг | 1 |
| 13 | 4634375 | Шланг | 1 |
| 14 | 4634372 | Шланг | 1 |
| 15 | 4671791 | Шланг | 1 |
| 16 | 9272311 | Шланг в сборе | 1 |
| 16A | 4664469 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 1 |
| 18 | 4208910 | Тройник | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4202422 | Адаптер | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4634366 | Шланг | 1 |
| 21 | 4683802 | Шланг | 1 |
| 22 | 4436269 | Шланг | 2 |
| 24 | A852123 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 9246518 | Электромагнитный клапан | 1 |
| 26 | J271035 | Болт с шайбой | 2 |
| 26A | J901035 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | A852422 | Тройник | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | A852122 | Адаптер | 4 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | A852234 | Угловой штуцер | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | A852333 | Угловой штуцер | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4093624 | Пробка | 4 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | A852322 | Угловой штуцер | 3 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4634383 | Шланг | 1 |
| 35 | 4634384 | Шланг | 1 |
| 36 | 4657602 | Шланг | 1 |
| 37 | 4671790 | Шланг | 1 |
| 38 | 4484580 | Шланг | 1 |
| 39 | 4313240 | Шланг | 1 |
| 40 | 8111985 | Кронштейн | 1 |
| 41 | J271020 | Болт с шайбой | 2 |
| 41A | J901020 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 42 | 4193816 | Зажим | 1 |
| 43 | J271025 | Болт с шайбой | 1 |
| 43A | J901025 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 44 | A852222 | Угловой штуцер | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 65 | A852423 | Тройник | 1 |
| 65A | 957366 | Уплотнительное кольцо | 1 |
| 67 | 4628865 | Шланг | 1 |
| 72 | 7054201 | Кронштейн | 1 |
| 73 | 3111970 | Крышка | 1 |
| 74 | J271030 | Болт с шайбой | 2 |
| 74A | J901030 | Болт | 1 |
| 74B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
