Рама крышка — HITACHI EX1200-6

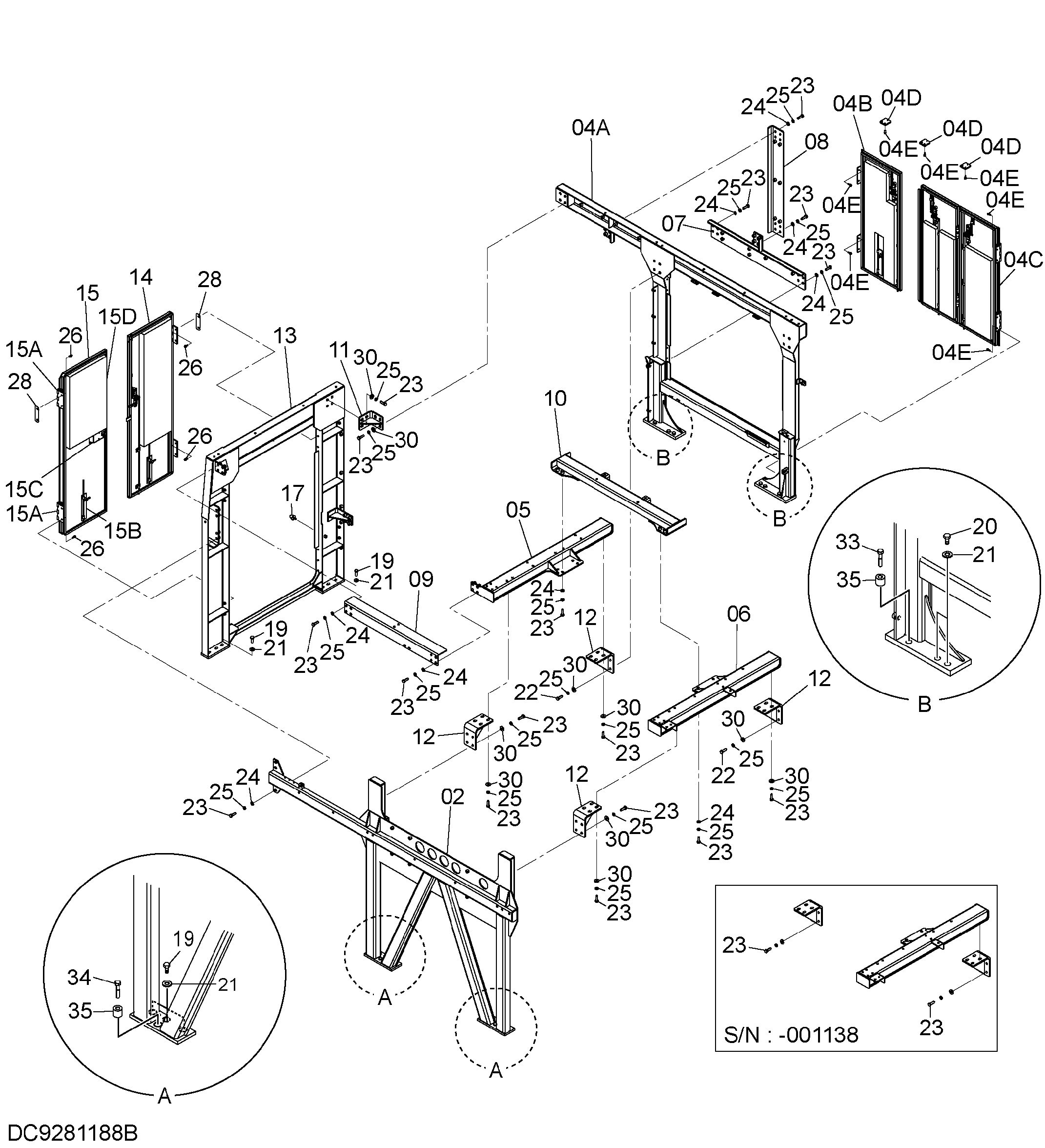

Заводская схема «Рама крышка» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	5011565	Опора	1
04	9281175	Панель в сборе	1
04A	5011590	Панель	1
04B	9281106	Дверь (1)	1
04C	9281151	Дверь (2)	1
04D	4421324	Пластина	3
04E	J260825	Болт с шайбой	14
04E1	J900825	Болт	1
04E1	A590108	Плоская шайба	1
05	7053413	Балка	1
06	7053410 замена: 7054997	Балка	1
06	7054997	Балка	1
07	8108556	Балка	1
08	8110564	Стойка	1
09	8110700	Балка	1
10	8110567	Балка	1
11	8110703	Кронштейн	1
12	8110704	Кронштейн	4
13	5011562	Крышка	1
14	9281607	Дверь (3)	1
15	6025789	Дверь	1
15A	4638258	Петля	2
15B	8063615	Ограничитель	1
15C	4361768	Замок	1
15D	4674617	Резиновая прокладка	1
17	4204586	Ограничитель	1
19	J921640	Болт	12
19	4295195	Болт	12
20	J921650	Болт	4
20	4248606	Болт	4
21	4087197	Шайба	16
22	J921450	Болт	8
23	J921445	Болт	76
23	J921445	Болт	68
24	A590114	Плоская шайба	36
25	A590914	Пружинная шайба	76
26	J260825	Болт с шайбой	8
26A	J900825	Болт	1
26B	A590108	Плоская шайба	1
28	4666127	Регулировочная шайба 3.0mm	2
30	4086894	Шайба	40
33	J921650 замена: J921685	Болт	2
33	J921685	Болт	2
33	4227030	Болт	2
34	J921640 замена: J921680	Болт	2
34	J921680	Болт	2
34	4214441	Болт	2
35	4087197 замена: 4656432	Шайба	4
35	4656432	Проставка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
