Ступень (3) — HITACHI EX1200-6

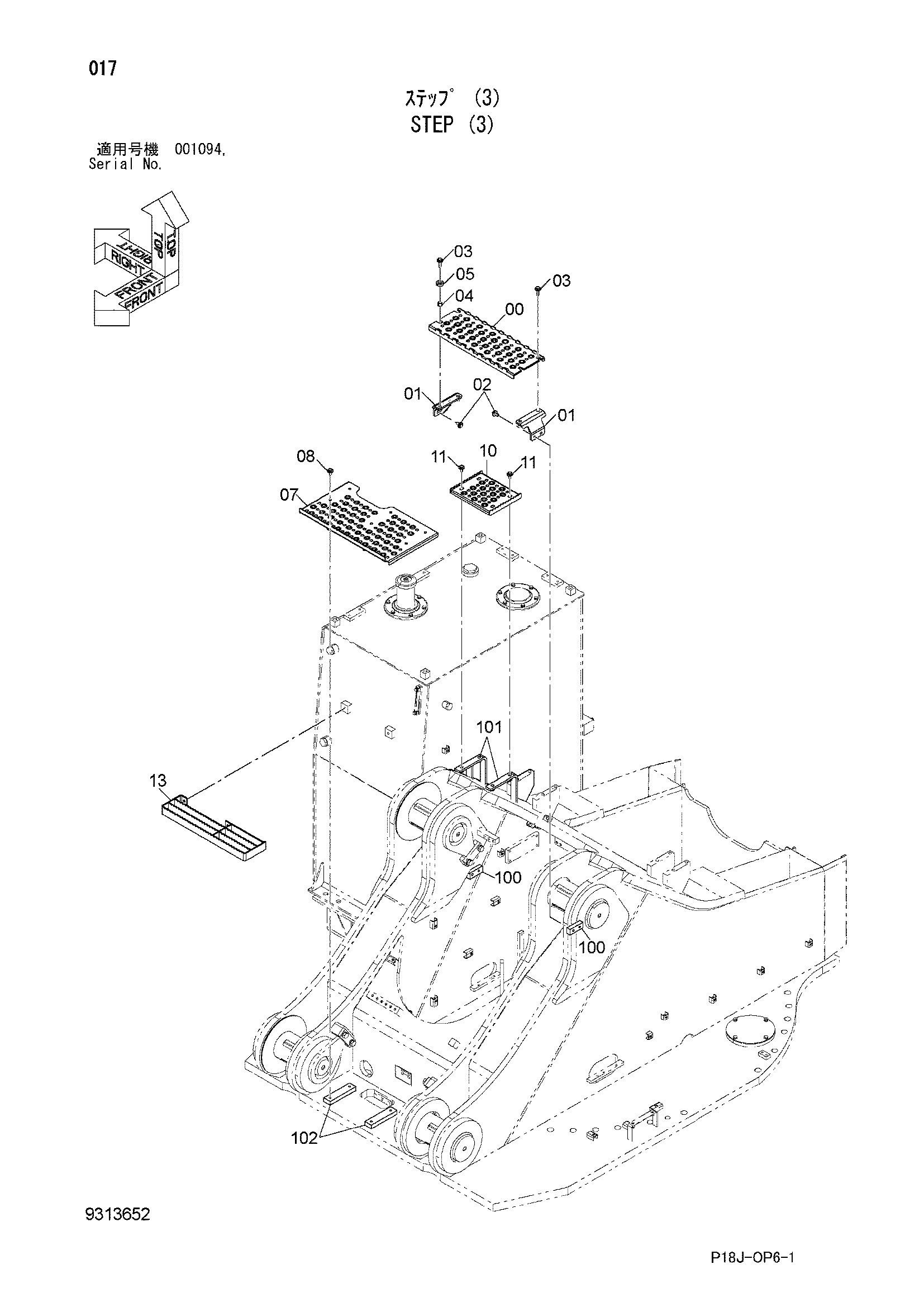

Заводская схема «Ступень (3)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7058605 | Ступень | 1 |
| 01 | 8121551 | Кронштейн | 2 |
| 02 | J281230 | Болт с шайбой | 4 |
| 02A | J901230 | Болт | 1 |
| 02B | 4249324 | Шайба | 1 |
| 03 | J281245 | Болт с шайбой | 4 |
| 03A | J901245 | Болт | 1 |
| 03B | 4249324 | Шайба | 1 |
| 04 | 4712482 | Проставка | 2 |
| 05 | 4456191 | Резиновая прокладка | 2 |
| 07 | 7058604 | Ступень | 1 |
| 08 | J281230 | Болт с шайбой | 6 |
| 08A | J901230 | Болт | 1 |
| 08B | 4249324 | Шайба | 1 |
| 10 | 8121521 | Ступень | 1 |
| 11 | J281230 | Болт с шайбой | 4 |
| 11A | J901230 | Болт | 1 |
| 11B | 4249324 | Шайба | 1 |
| 13 | 8121423 | Ступень | 1 |
| 100 | 4400601 | Седло винта | 2 |
| 101 | 9772103 | Кронштейн | 2 |
| 102 | 4674414 | Седло винта | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
