Ступень (1) — HITACHI EX1200-6

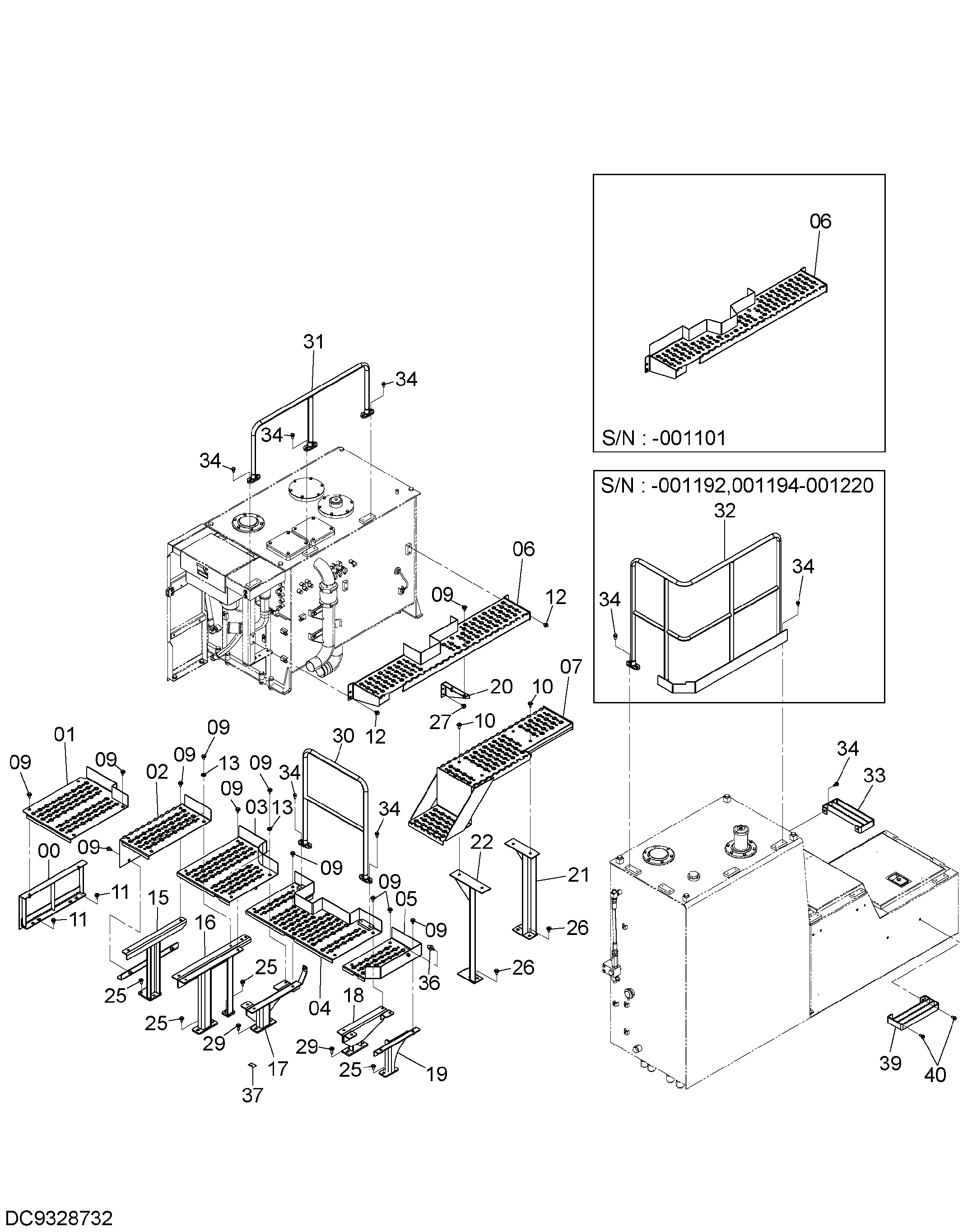

Заводская схема «Ступень (1)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8110392 | Ступень | 1 |
| 01 | 7053329 | Ступень | 1 |
| 02 | 7053323 | Ступень | 1 |
| 03 | 7053343 | Ступень | 1 |
| 04 | 7053324 | Ступень | 1 |
| 05 | 7053321 | Ступень | 1 |
| 06 | 6025695 | Ступень | 1 |
| 06 | 6025717 | Ступень | 1 |
| 09 | J281230 | Болт с шайбой | 24 |
| 09A | J901230 | Болт | 1 |
| 09B | 4249324 | Шайба | 1 |
| 09 | J281235 | Болт с шайбой | 24 |
| 09A | J901235 | Болт | 1 |
| 09B | 4249324 | Шайба | 1 |
| 10 | J281235 | Болт с шайбой | 4 |
| 10A | J901235 | Болт | 1 |
| 10B | 4249324 | Шайба | 1 |
| 11 | J281230 | Болт с шайбой | 4 |
| 11A | J901230 | Болт | 1 |
| 11B | 4249324 | Шайба | 1 |
| 12 | J281225 | Болт с шайбой | 4 |
| 12A | J901225 | Болт | 1 |
| 12B | 4249324 | Шайба | 1 |
| 13 | 4338575 | Плоская шайба | 4 |
| 15 | 7053318 | Кронштейн | 1 |
| 16 | 7053319 | Кронштейн | 1 |
| 17 | 8112361 | Кронштейн | 1 |
| 18 | 8110374 | Кронштейн | 1 |
| 19 | 8110375 | Кронштейн | 1 |
| 20 | 8110370 | Кронштейн | 1 |
| 21 | 8110371 | Кронштейн | 1 |
| 22 | 8110372 | Кронштейн | 1 |
| 25 | J281235 | Болт с шайбой | 8 |
| 25A | J901235 | Болт | 1 |
| 25B | 4249324 | Шайба | 1 |
| 26 | J281230 | Болт с шайбой | 4 |
| 26A | J901230 | Болт | 1 |
| 26B | 4249324 | Шайба | 1 |
| 27 | J281225 | Болт с шайбой | 2 |
| 27A | J901225 | Болт | 1 |
| 27B | 4249324 | Шайба | 1 |
| 29 | J281245 | Болт с шайбой | 4 |
| 29A | J901245 | Болт | 1 |
| 29B | 4249324 | Шайба | 1 |
| 30 | 8110725 | Поручень | 1 |
| 31 | 8110667 | Поручень | 1 |
| 32 | 7041577 | Поручень | 1 |
| 33 | 8083483 | Ступень | 1 |
| 34 | J271230 | Болт с шайбой | 20 |
| 34A | J901230 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 34 | J271230 | Болт с шайбой | 12 |
| 34A | J901230 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 36 | 4204586 | Ограничитель | 1 |
| 37 | 4464056 | Регулировочная шайба 1.0mm | 12 |
| 39 | 8083483 | Ступень | 1 |
| 40 | J271235 | Болт с шайбой | 2 |
| 40A | J901235 | Болт | 1 |
| 40B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
