Трубопроводы системы смазки (3)(BE стрела) — HITACHI EX1200-6

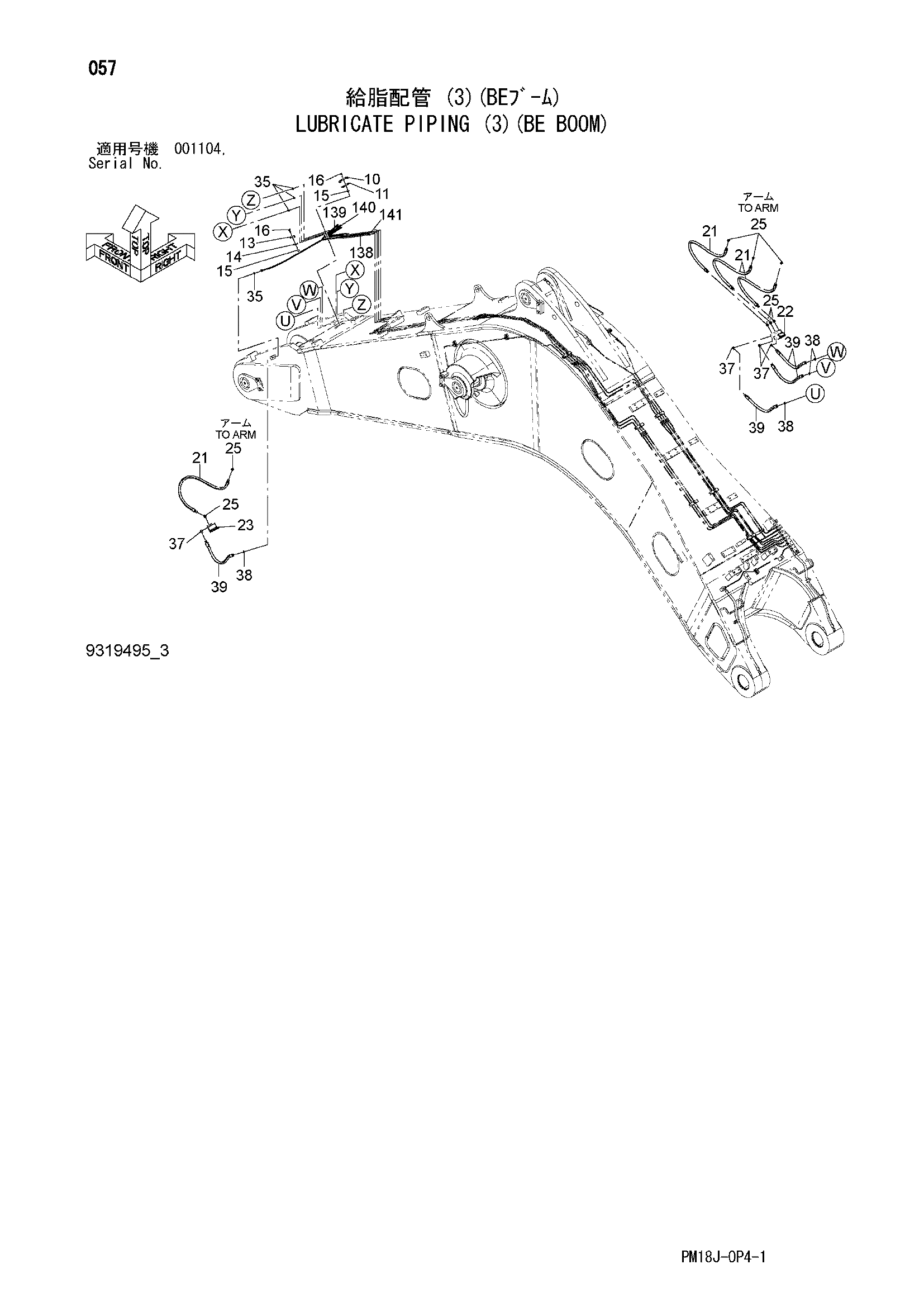

Заводская схема «Трубопроводы системы смазки (3)(BE стрела)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 4273720 | Хомут | 1 |
| 11 | 4273721 | Резиновая прокладка | 1 |
| 13 | 4269656 | Хомут | 1 |
| 14 | 4269657 | Резиновая прокладка | 1 |
| 15 | 4269658 | Проставка | 2 |
| 16 | J271030 | Болт с шайбой | 2 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 21 | 4297370 | Шланг | 4 |
| 22 | 8048693 | Блок | 1 |
| 23 | 8048694 | Блок | 1 |
| 25 | 94-1501 | Угловой штуцер | 8 |
| 35 | 4360981 | Штуцер трубки | 4 |
| 37 | 94-1401 | Угловой штуцер | 4 |
| 38 | 94-1301 | Адаптер | 4 |
| 39 | 4197769 | Шланг | 4 |
| 138 | 4719792 | Трубка | 1 |
| 139 | 4719794 | Трубка | 1 |
| 140 | 4719796 | Трубка | 1 |
| 141 | 4719797 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
