Высокая кабина детали (1) — HITACHI EX1200-6

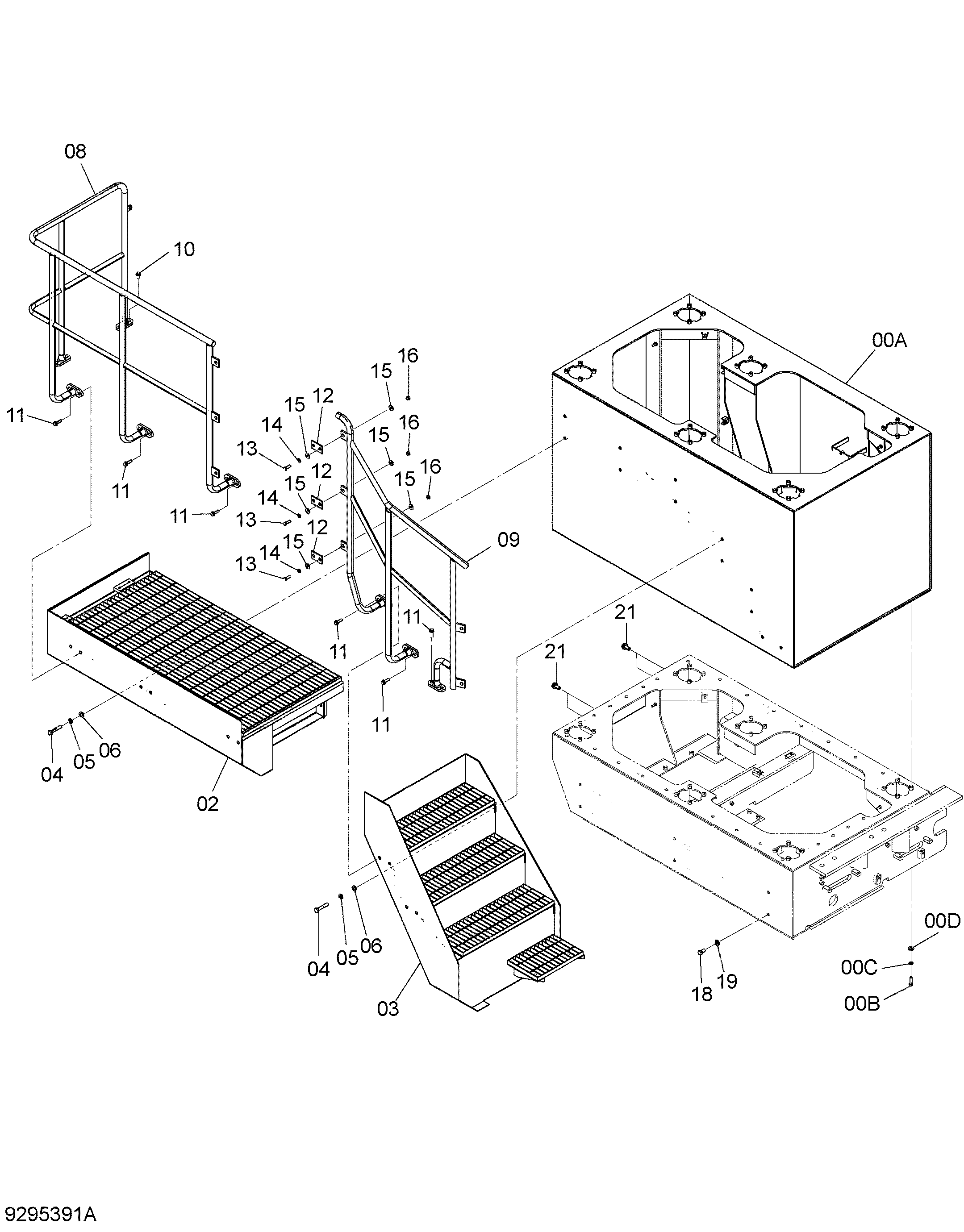

Заводская схема «Высокая кабина детали (1)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9295392 | Высокая кабина платформа | 1 |
| 00A | 5012134 | Платформа кабина | 1 |
| 00B | J901245 | Болт | 27 |
| 00C | A590912 | Пружинная шайба | 27 |
| 00D | 4249324 | Шайба | 27 |
| 02 | 5010929 | Крыло | 1 |
| 03 | 5012140 | Ступень | 1 |
| 04 | J921680 | Болт | 12 |
| 05 | A590916 | Пружинная шайба | 12 |
| 06 | 4114405 | Шайба | 12 |
| 08 | 8094039 | Поручень | 1 |
| 09 | 7055633 | Поручень | 1 |
| 10 | J271230 | Болт с шайбой | 4 |
| 10A | J901230 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | J271245 | Болт с шайбой | 12 |
| 11A | J901245 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | 4364672 | Пластина | 3 |
| 13 | J901235 | Болт | 6 |
| 14 | A590912 | Пружинная шайба | 6 |
| 15 | 449490 | Плоская шайба | 12 |
| 16 | J950012 | Гайка | 6 |
| 18 | J901630 | Болт | 6 |
| 19 | 4114405 | Шайба | 6 |
| 21 | J271225 | Болт с шайбой | 4 |
| 21A | J901225 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
