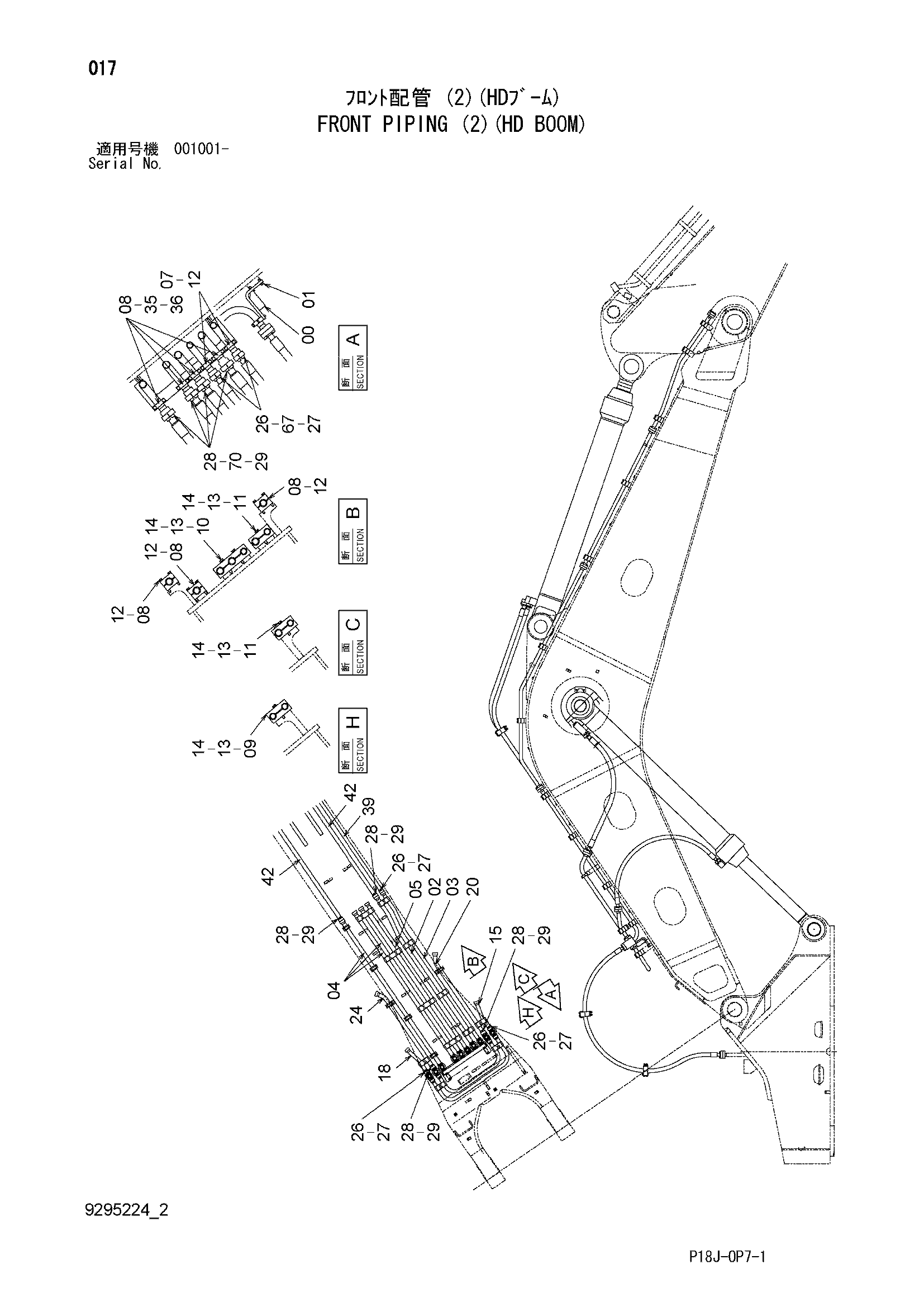

Гидролинии рабочего оборудования (2)(HD стрела) — HITACHI EX1200-6
Заводская схема «Гидролинии рабочего оборудования (2)(HD стрела)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8110407 | Кронштейн | 1 |
| 01 | J271235 | Болт с шайбой | 4 |
| 01A | J901235 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | 8115104 | Трубка | 1 |
| 03 | 8115087 | Трубка | 1 |
| 04 | 8114303 | Трубка | 3 |
| 05 | 8114301 | Трубка | 1 |
| 07 | 4439523 | Хомут трубки | 4 |
| 08 | 4342723 | Хомут трубки | 20 |
| 09 | 4439520 | Хомут трубки | 4 |
| 10 | 4439522 | Хомут трубки | 8 |
| 11 | 4439521 | Хомут трубки | 12 |
| 12 | J271200 | Болт с шайбой | 16 |
| 12A | J901200 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J901400 | Болт | 32 |
| 14 | A590914 | Пружинная шайба | 32 |
| 15 | 8110406 | Трубка | 1 |
| 18 | 8108555 | Трубка | 1 |
| 20 | 8110434 | Трубка | 1 |
| 24 | 8110435 | Трубка | 1 |
| 26 | 4508805 | Уплотнительное кольцо | 5 |
| 27 | M341445 | Болт с внутренним шестигранником | 20 |
| 28 | 4510169 | Уплотнительное кольцо | 8 |
| 29 | M341650 | Болт с внутренним шестигранником | 32 |
| 35 | J901200 | Болт | 8 |
| 36 | A590912 | Пружинная шайба | 8 |
| 39 | 8114348 | Трубка | 1 |
| 42 | 8114335 | Трубка | 2 |
| 67 | 4089703 | Разъёмный фланец | 4 |
| 70 | 4075854 | Разъёмный фланец | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
