Пилотные гидролинии (3) — HITACHI EX1200-6

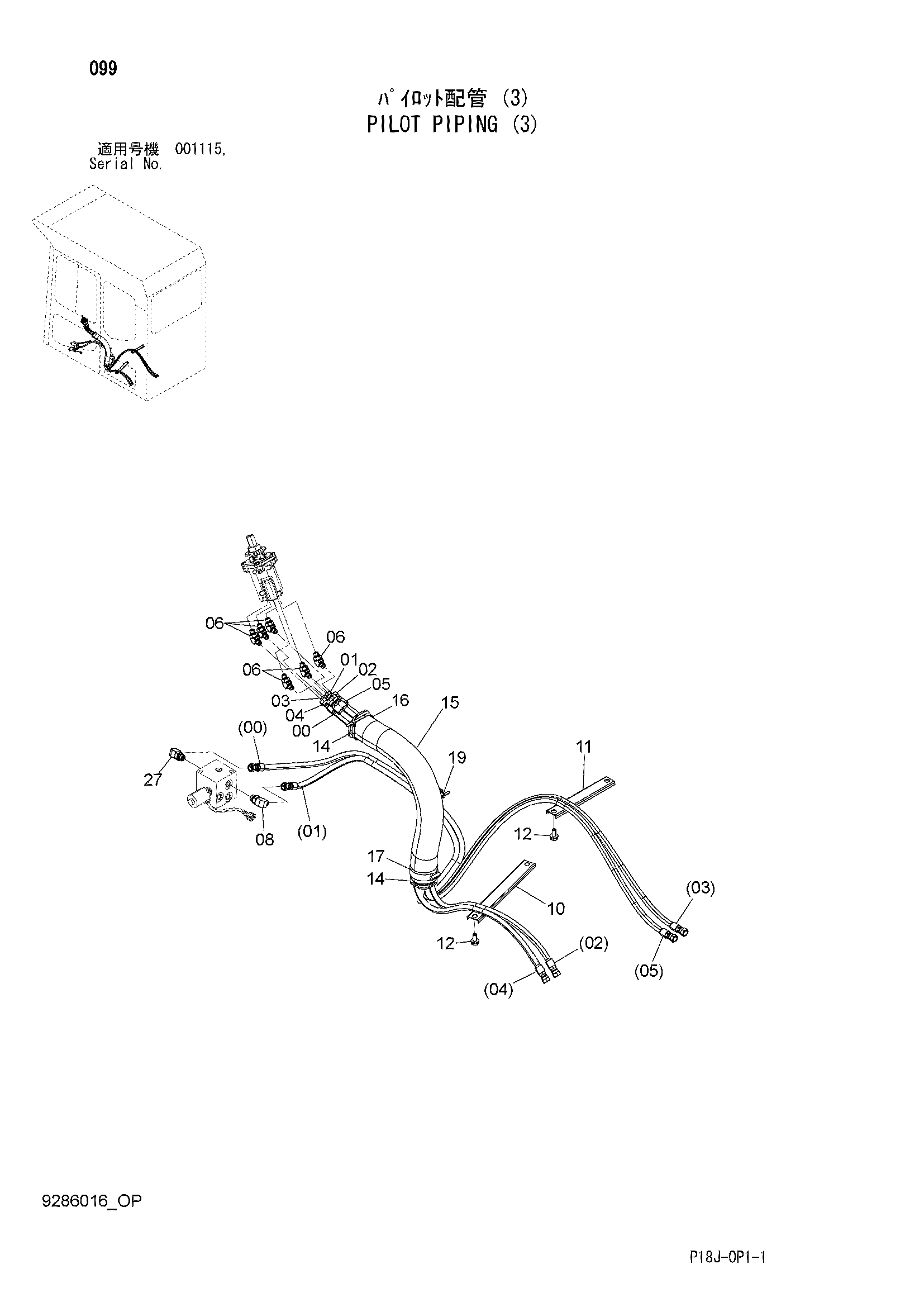

Заводская схема «Пилотные гидролинии (3)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4635254 | Шланг | 1 |
| 01 | 4635255 | Шланг | 1 |
| 02 | 4486628 | Шланг | 1 |
| 03 | 4329585 | Шланг | 1 |
| 04 | 4486627 | Шланг | 1 |
| 05 | 4315309 | Шланг | 1 |
| 06 | A852223 | Угловой штуцер | 6 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852333 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4341877 | Хомут шланга | 1 |
| 11 | 4436124 | Хомут шланга | 1 |
| 12 | J271025 | Болт с шайбой | 4 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 3079728 | Втулка | 2 |
| 15 | 4629782 | Шланг | 1 |
| 16 | 4121859 | Ленточный зажим | 1 |
| 17 | 4351774 | Хомут провод | 1 |
| 19 | 4055312 | Ленточный зажим | 1 |
| 27 | 4711798 | Фильтр | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
